Каталог оборудования Weller

Каталог объединяет оборудование и инструмент Weller для монтажа, ремонта и серийной сборки электроники: паяльные станции, паяльники, сменные жала и насадки, дымоудаление и фильтрацию, аксессуары и расходные материалы, а также прецизионный ручной инструмент Weller Erem и Weller Xcelite. Ветки построены по типу оборудования, внутри разделов позиции разбиты по системам и сериям.

Станции представлены системами WX, WT, WXD, WXR и WR: от одноканальных монтажных моделей до трёхканальных ремонтных с пайкой, выпайкой и горячим воздухом. Жала подбираются под конкретный паяльник: серия LT работает с WP 80 и WXP 80, XT - с WP 120 и WXP 120, XNT - с WP 65, RT и RTM - с микропаяльниками WMRP и WXMP.

  • Товаров: 2 047
  • Подкатегорий: 8
  • Производителей: 1
  • Цены с НДС
Вид Плиткой Списком

Позиции 1-24 из 2047

Сортируется по возрастанию. Установить по убыванию
на странице

Как выбрать

Как выбрать: Каталог оборудования Weller

Что важно при выборе: характеристики, сравнение и типичные области применения.

Критерии выбора

ПараметрЗначения в каталогеНа что смотреть
Тип оборудованиястанции, паяльники, жала и насадки, дымоудаление, ручной инструмент, аксессуарыОбъём работ: разовый ремонт, постоянный монтаж или многоканальный сервис
Серия жалLT, WXP, RTU, RTP, PT, RTM, RTW, XNT, RT, XT, ETСерия должна совпадать с паяльником, жала разных серий не взаимозаменяемы
Совместимый паяльникWP 80 / WSP 80 / WXP 80, WP 120 / WXP 120, WP 65 / WXP 65, WXDP 120 / WDP 120, WXMP / WMRPОбозначение паяльника на рукоятке или в паспорте станции
Форма жалаклиновидное, круглое, коническое, ножевидное, специальное, игольчатоеКлин - для выводов и разъёмов, конус и игла - для мелких SMD
Ориентация жалапрямое, со срезом, изогнутоеИзогнутые и со срезом - для доступа в плотный монтаж
Диаметр / ширина жалаот 0,1 до 60 ммШирина рабочей части под размер контактной площадки
Мощностьот 20 до 1200 ВтБольше мощность - быстрее восстановление температуры на массивных соединениях
Диапазон температур100-450 °C, 50-450 °C, 50-550 °C, 100-550 °CВерхняя граница важна для бессвинцовых припоев и термовоздуха
ESD-безопасностьДа, Нет; стандарт IEC 61340-5-1Для участков с защитой от электростатики - ESD-исполнение
Рабочие места1, 2 или 3Для дымоудаления: сколько постов подключается к одному блоку

Типичные задачи

Ремонт плат. Ремонтные станции WR и WXR объединяют паяльник, инструмент выпайки и горячий воздух на одном блоке питания.
SMD-монтаж. Микропаяльники WMRP и WXMP с жалами RT и RTM, термопинцеты и термовоздушные станции для мелких корпусов.
Выводной монтаж. Паяльники WP 80 и WXP 80 с клиновидными жалами LT, для разъёмов и крупных выводов - WP 120 с жалами XT.
BGA и QFP. Монтажные станции для BGA/QFP, нагревательные пластины и аксессуары для станций WQB.
Серийная пайка. Станция WSF 81D8 с блоком автоподачи припоя WSF 2 и дозирующие приборы для повторяющихся операций.
Дымоудаление. Дымоуловители, прямая вытяжка и вытяжные камеры со сменными фильтрами на одно или несколько рабочих мест.

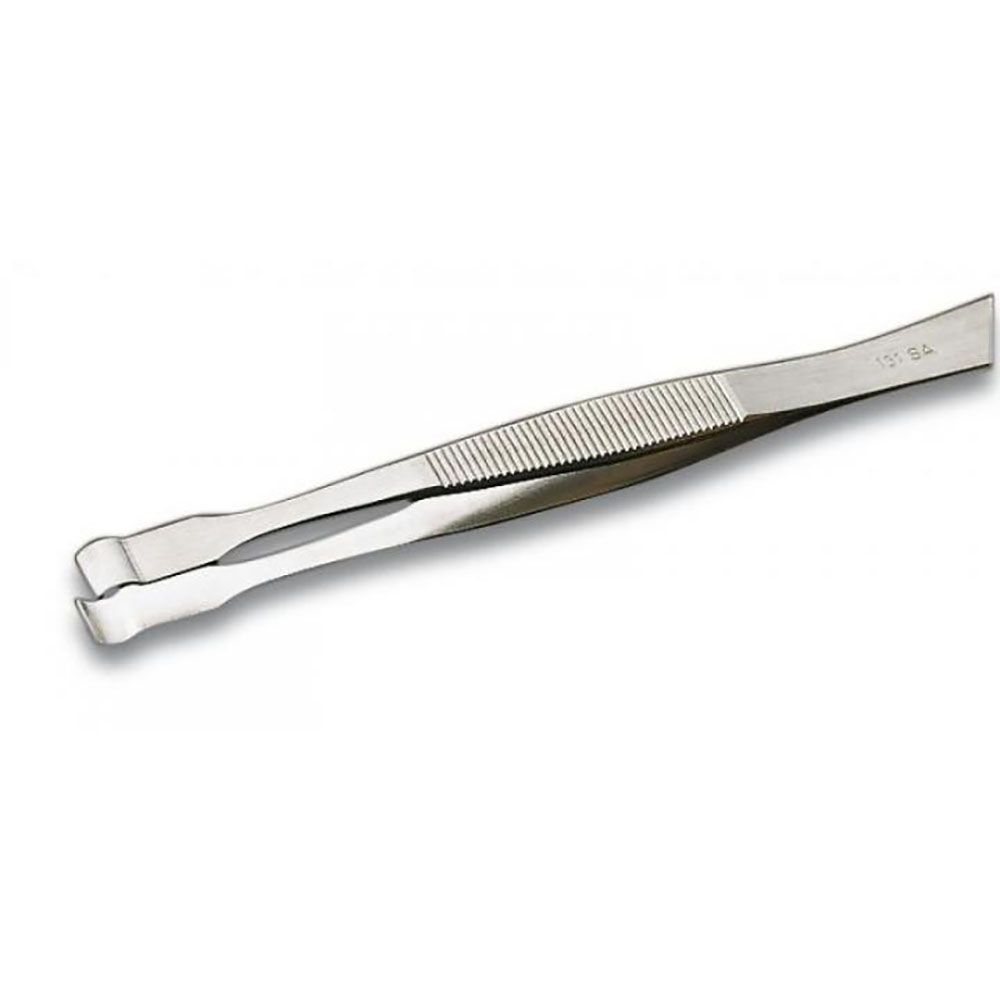

Монтаж ручным инструментом. Пинцеты, бокорезы и плоскогубцы Erem, отвёртки и ножи Xcelite для сборки и сервиса.

Частые вопросы

Как подобрать жало к паяльнику?
Каждое семейство паяльников работает со своей серией жал: LT - с WP 80, WSP 80 и WXP 80, XT - с WP 120 и WXP 120, XNT - с WP 65, RT и RTM - с микропаяльниками WMRP и WXMP. В разделе жал есть фильтр по совместимому паяльнику.
Чем монтажная станция отличается от ремонтной?
Монтажная станция рассчитана на контактную пайку SMD- и THT-компонентов, у неё один или два канала. Ремонтная станция серий WR или WXR объединяет паяльник, инструмент выпайки и горячий воздух, например WXR 3030 на 600 Вт с тремя каналами.
Какие температурные диапазоны у станций?
У станций и паяльников встречаются диапазоны 100-450 °C, 50-450 °C, 50-550 °C и 100-550 °C. Для бессвинцовых припоев и термовоздушных работ выбирают модели с верхней границей 550 °C.
Есть ли оборудование в ESD-исполнении?
Да, большая часть станций, паяльников и инструмента выпускается в ESD-исполнении, часть позиций соответствует стандарту IEC 61340-5-1. Это позволяет работать на участках с защитой от электростатики.
Совместимы ли станции разных серий?
Оборудование Weller совместимо между сериями по жалам и управляющим блокам: к многоканальным станциям параллельно подключают паяльник, пинцет и термофен. Совместимые серии указаны на страницах разделов.
Какой ручной инструмент есть в каталоге?
Линейка Erem включает прецизионные и SMD-пинцеты, бокорезы, кусачки, плоскогубцы и вакуумные манипуляторы. Линейка Xcelite - отвёртки, торцевые отвёртки, ножи и систему сменных лезвий Series 99.
Какой паяльник Weller выбрать для разъёмов и массивных соединений?
Для разъёмов и крупных соединений подходят мощные паяльники WP 120 и WXP 120 с жалами серии XT увеличенного сечения и запасом тепла. Для массивных соединений с большим теплоотводом предназначены паяльники WP 200 и WXP 200.
Что выбрать в каталоге Weller для демонтажа компонентов?

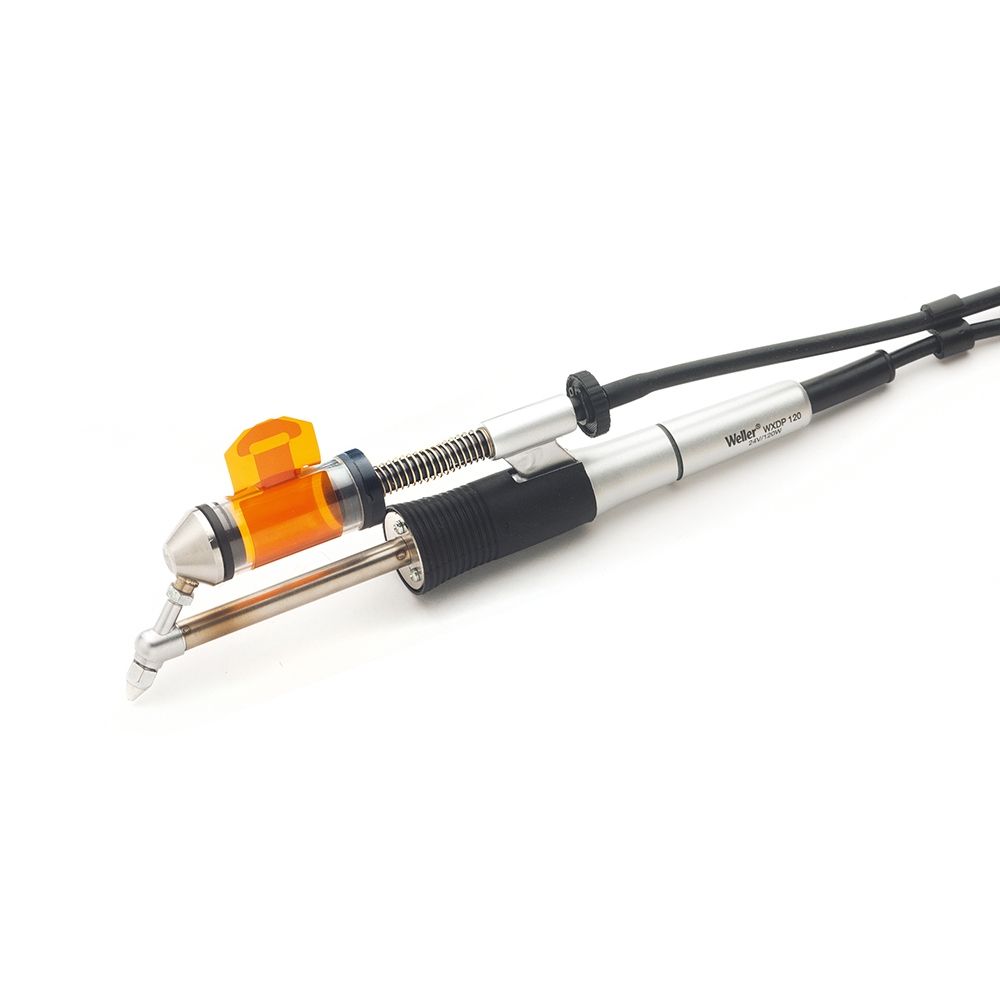

Для демонтажа выводных компонентов служат демонтажные паяльники WXDP 120 и WDP 120 с отсосом припоя и насадки для выпайки: сопла XDS, DS, DX, головки CSF и насадки для DIL-корпусов. Для SMD удобнее термовоздушные станции WTHA и WXR.
Для чего нужны термовоздушные станции Weller WTHA и WXR?
Термовоздушные станции WTHA и WXR рассчитаны на бесконтактный монтаж и демонтаж SMD-компонентов горячим воздухом. К ним подбирают сопла горячего воздуха под размер и форму компонента, круглые и специальные, они находятся в разделе жал и насадок.
Что есть в каталоге Weller для микропайки?
Для компонентов малых типоразмеров предназначены микропаяльники WXMP и WMRP со сверхтонкими микрожалами серий RT и RTM. Для работы пинцетом есть парные жала для термопинцетов серий Micro Tools и WTA, а для захвата мелких деталей - пинцеты Erem.
