Дымоудаление и фильтрация
Дымоудаление с рабочего места
Компоненты для локального дымоудаления у рабочего места: гибкие и алюминиевые вытяжные рукава Easy-Click 60 вылетом от 0,5 до 2 м, воронкообразные сопла и косые насадки, адаптеры и соединители, вытяжные шланги, настольные струбцины и комплект установки Zero Smog EL Kit 1. Рукав с воронкой забирает дым у точки пайки, до зоны дыхания оператора, и направляет его в фильтрующую установку. Компоненты подбирают под модель дымоуловителя и диаметр патрубка: DN 50, DN 60 или Easy-Click 60.
Быстрый подбор
Фильтры внутри раздела: по серии установки, ESD-исполнению и стандарту.
- Товаров: 82
- Производителей: 1
- Цены с НДС
Как выбрать
Как выбрать: Дымоудаление с рабочего места
Что важно при выборе: характеристики, сравнение и типичные области применения.
Критерии выбора
| Параметр | Значения в категории | На что смотреть |
|---|---|---|
| Тип компонента | рукава, воронки, косые насадки, адаптеры, соединители, шланги, струбцины, комплекты Zero Smog | рукав и воронка у точки пайки, адаптеры - для стыковки трассы |
| Диаметр | от 32 до 60 мм; чаще 60, 50, 32 и 40 мм | по патрубку дымоуловителя: DN 50, DN 60, Easy-Click 60 |
| Вылет рукава | 0,5 м, 0,7 м, 1,5 м, 2 м | по расстоянию от установки до точки пайки |

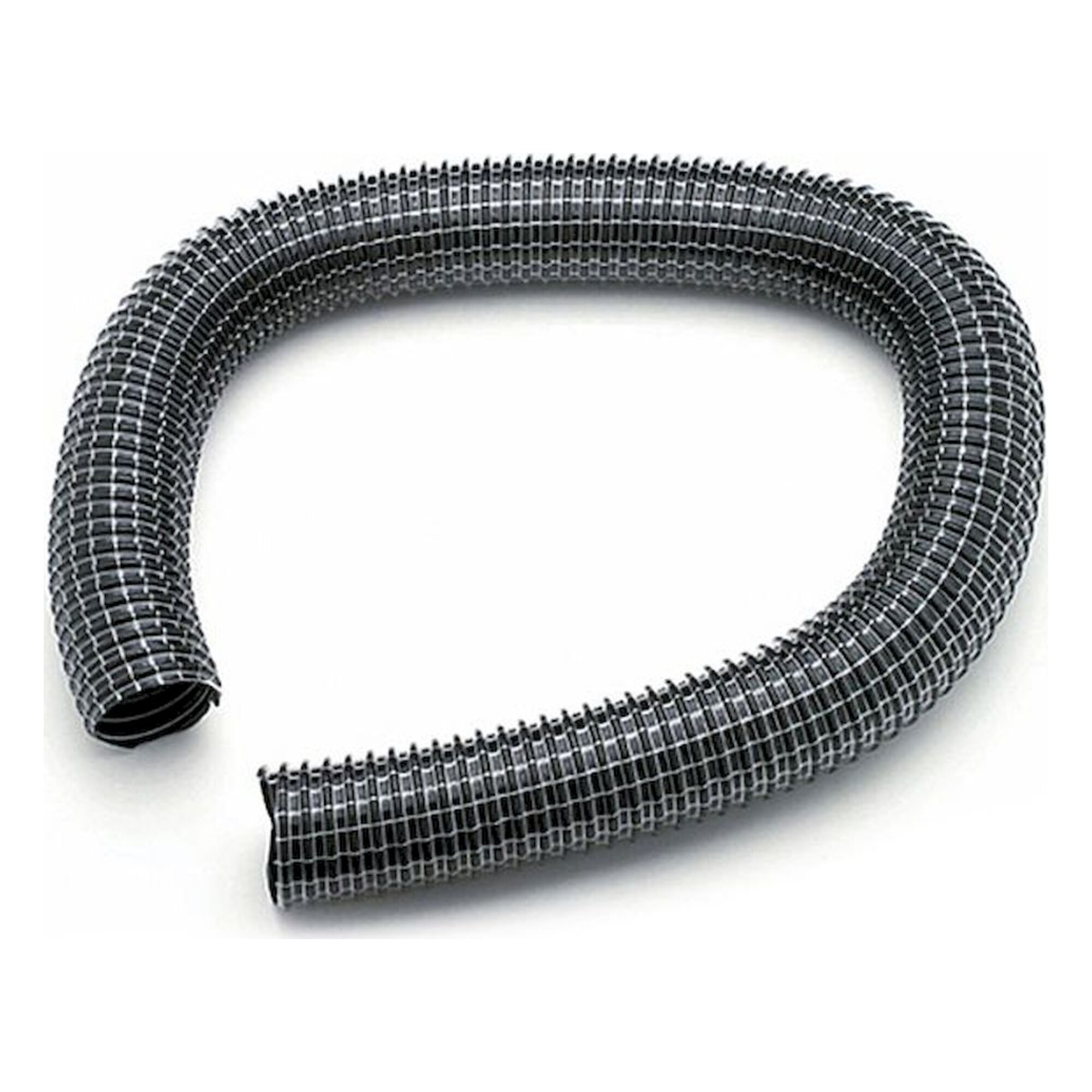

| Вытяжной шланг | 700-3053-ESD: 5 м, Ø 60 мм | для наращивания трассы до установки |
| ESD-безопасность | да или нет; IEC 61340-5-1 | для ESD-участков - ESD-исполнение |
Частые вопросы
- На каком расстоянии ставить воронку?
- Воронку или зонт размещают на расстоянии 10-20 см от точки пайки, чтобы дым захватывался до зоны дыхания оператора.
- Как подобрать рукав к установке?
- По модели дымоуловителя и диаметру патрубка: DN 50, DN 60 или Easy-Click 60. Рукава разного диаметра стыкуют адаптерами и соединителями, например адаптером Ø 75 мм на Easy-Click 60.
- Какой вылет рукава выбрать?

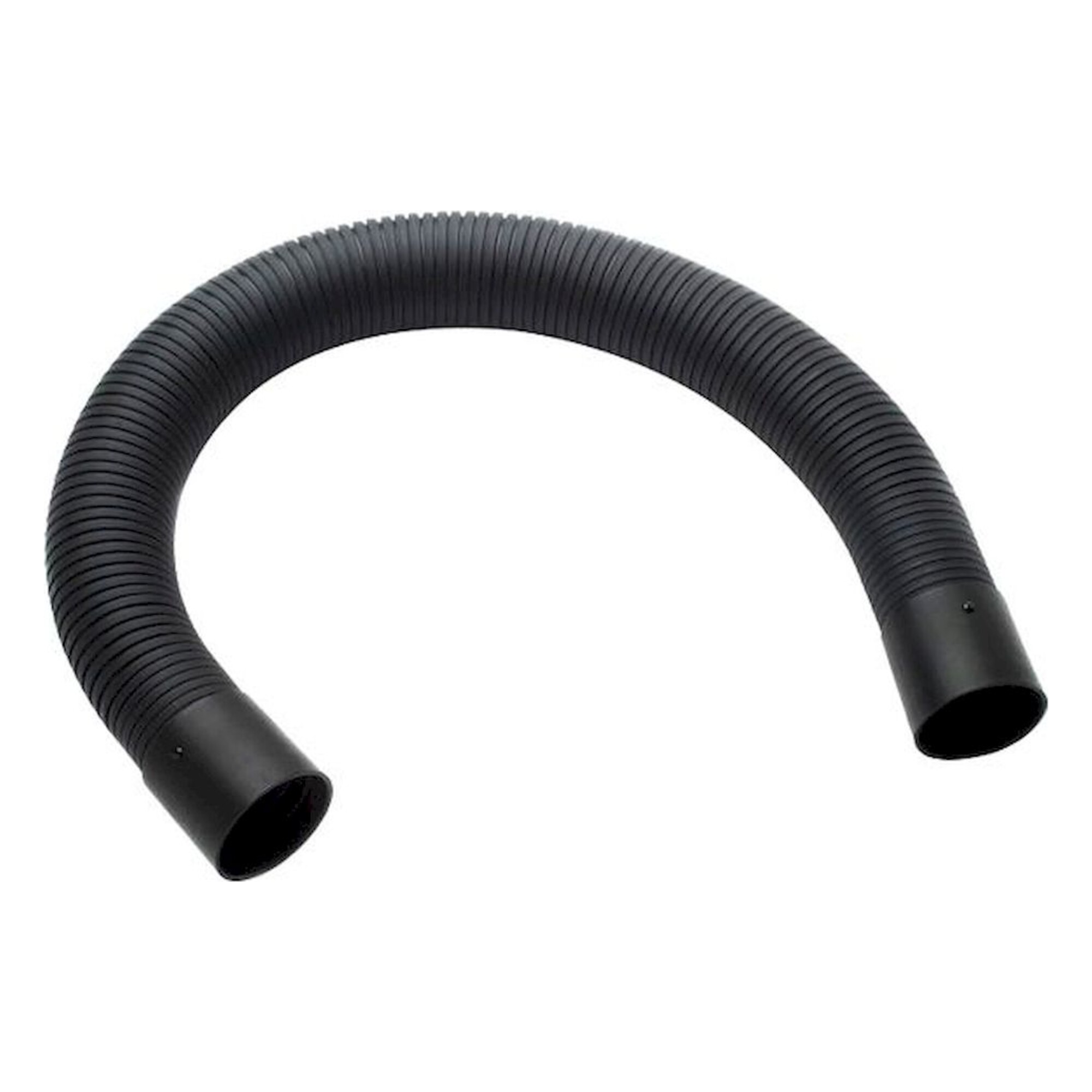

- Гибкие рукава Easy-Click 60 выпускаются вылетом 0,5 м, 0,7 м, 1,5 м и 2 м. Вылет выбирают по расстоянию от установки до точки пайки.
- Как закрепить рукав на столе?
- Алюминиевый рукав FT-3446N поставляется с шаровым шарниром и струбциной. Отдельно есть комплект настольных струбцин из 2 шт. с раскрытием до 100 мм.
- Есть ли ESD-исполнения?
- Да, часть компонентов ESD-безопасна, в том числе вытяжной шланг 700-3053-ESD. Есть позиции с соответствием IEC 61340-5-1.

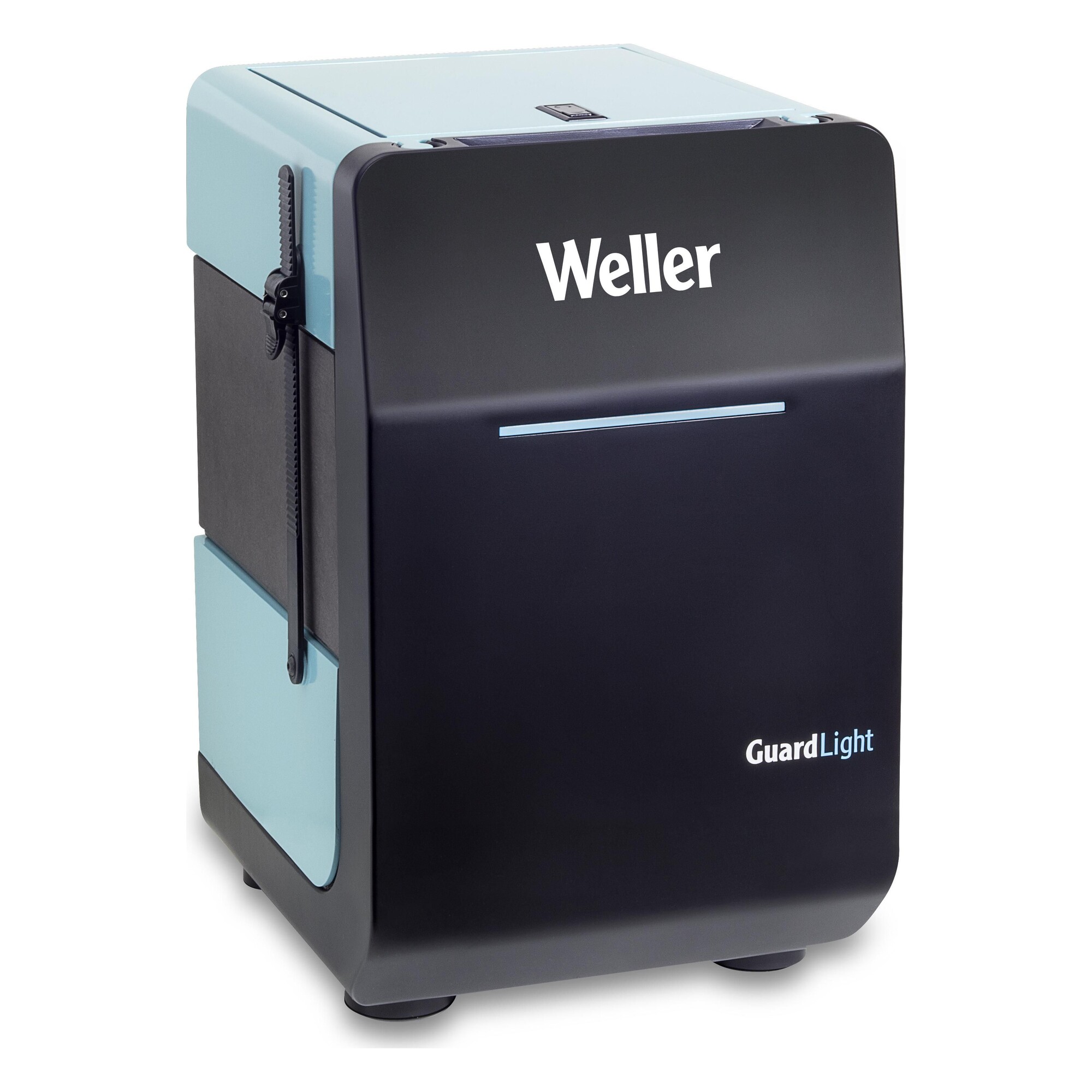

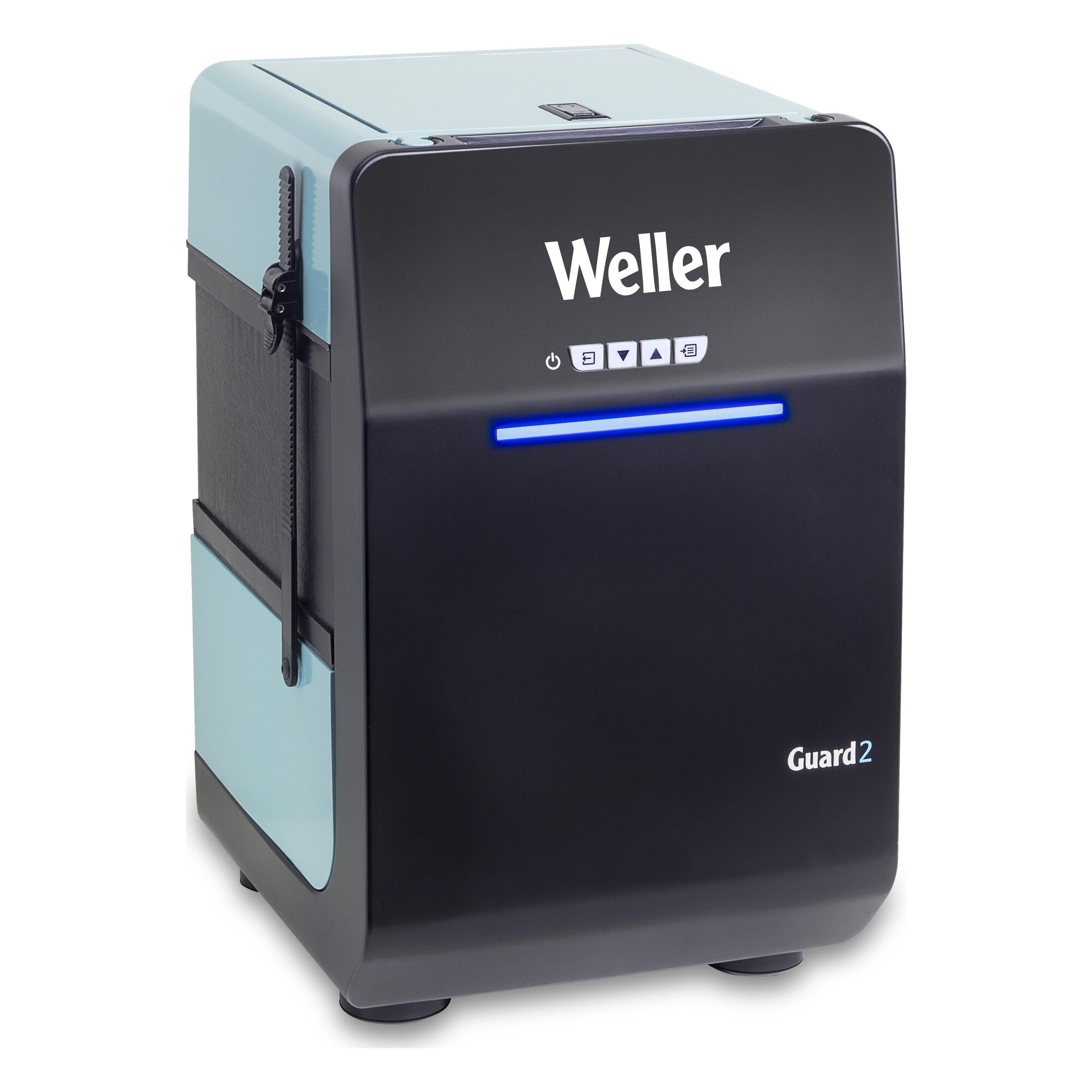

- Чем дымоуловители ZeroSmog Guard, Guard Light и Guard 2 отличаются друг от друга?
- Все три - дымоуловители Weller на 230 В для локального дымоудаления у рабочего места. Guard 2 в комплекте KIT2 поставляется с двумя воронками ALFA, Guard и Guard Light - в комплектах KIT1 с одной воронкой, поэтому Guard 2 удобнее, когда дым нужно забирать в двух точках.
- Как состыковать рукава и шланги разного диаметра?

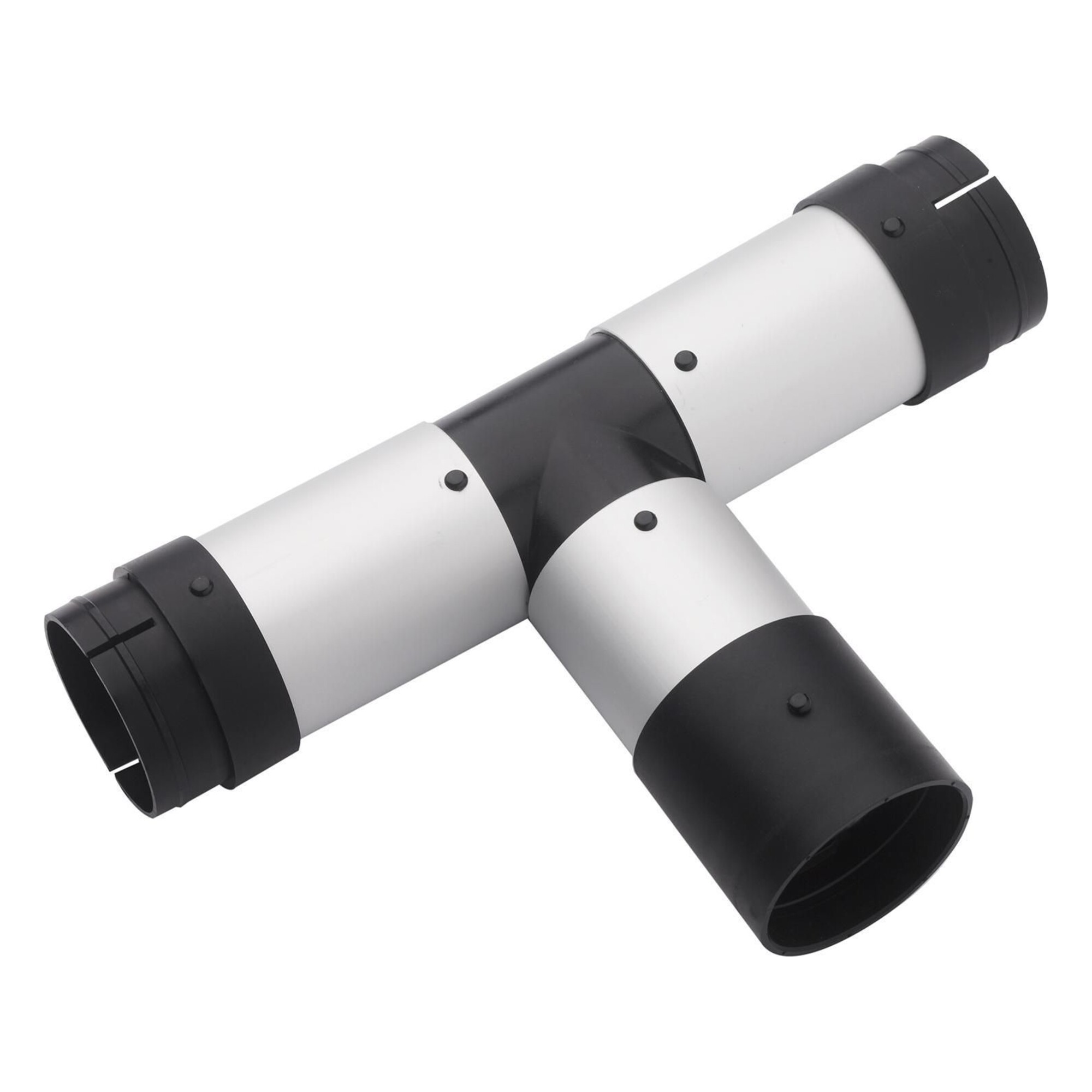

- Для стыковки трассы используют адаптеры и соединители Easy-Click 60: адаптер 40/60, адаптер для шланга 50/60 с силиконовым уплотнением, адаптер Ø 75 мм на Easy-Click 60 и переходник-редуктор Ø100/63 мм. Т-образный соединитель разводит один шланг на две точки забора.
- Как чистить вытяжной рукав и трубку дымоотсоса FE?

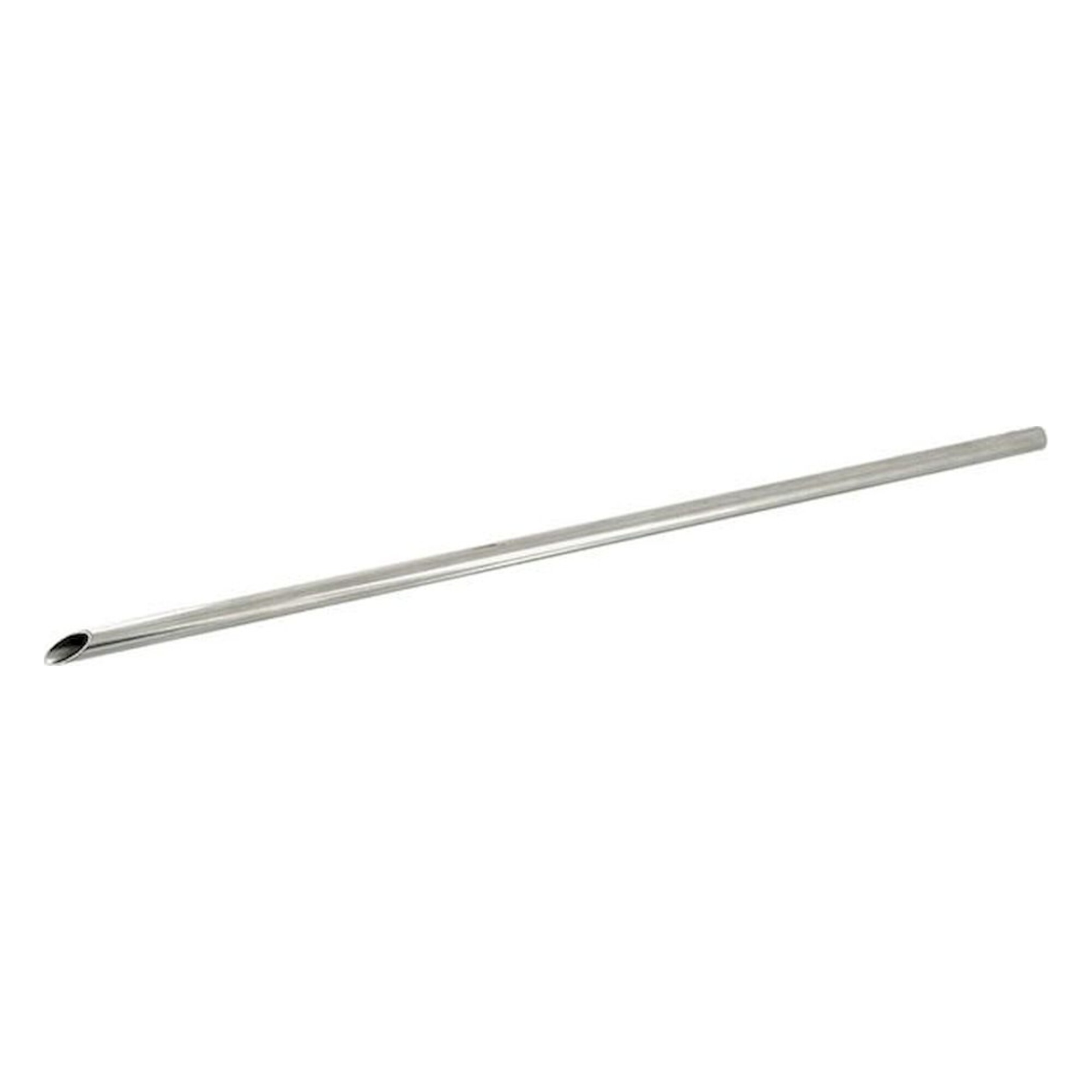

- Отложения конденсата флюса снижают поток, поэтому каналы периодически прочищают. Для гибких рукавов 60 мм есть щётка 700-3026, для трубки дымоотсоса FE - щётка D = 5 мм 52540999, для каналов и насадок - ESD-щётки 4 и 5 мм (010-9901-ESD и 010-9902-ESD).
- Как перекрыть неиспользуемый рукав, чтобы не терять тягу?

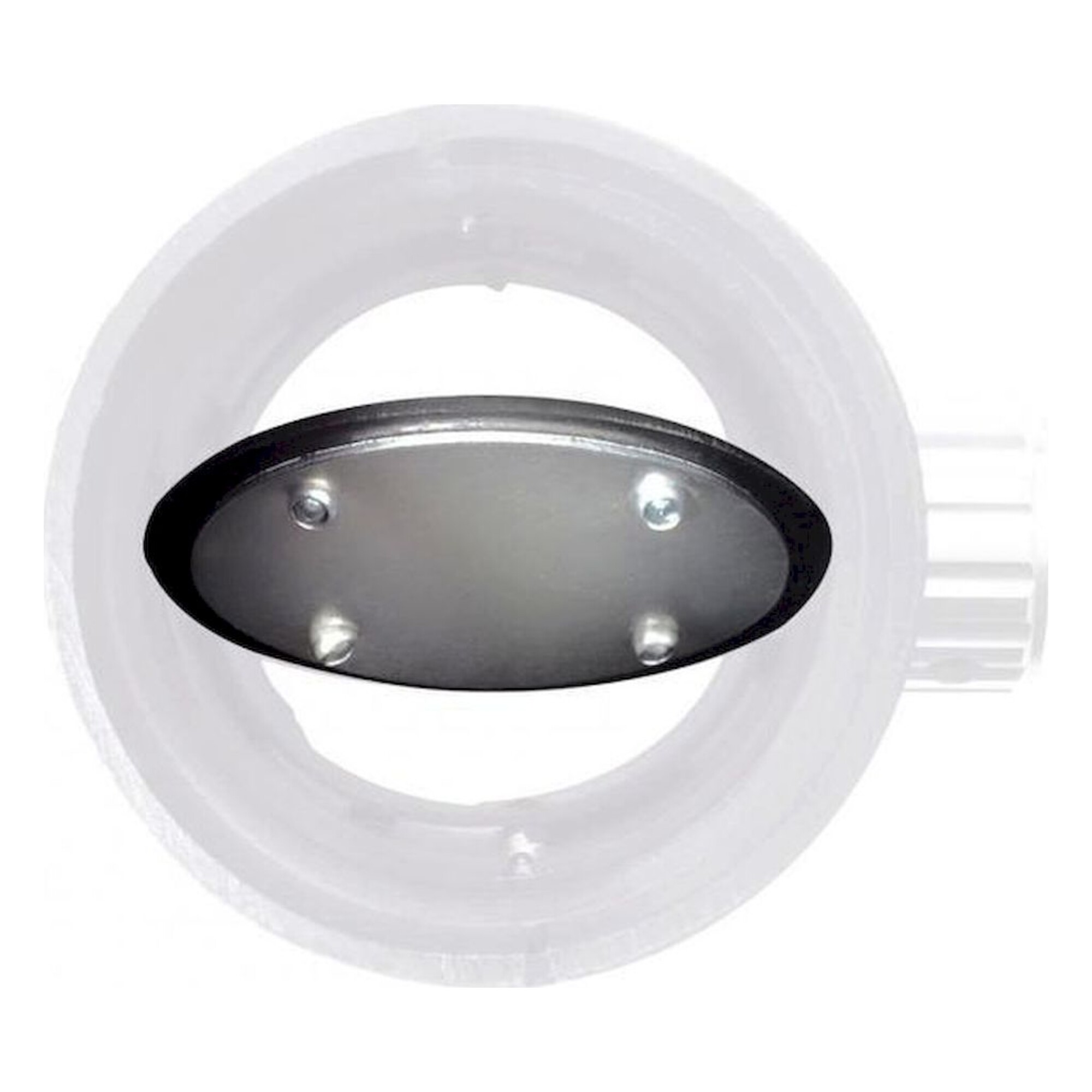

- Неиспользуемую точку забора перекрывают, чтобы поток шёл на рабочие посты: для этого есть запорный клапан Easy-Click 60 с настольными струбцинами 53657499N, дроссельная заслонка 58762808N для WFV60/WFA60A и заглушка Easy-Click 60 со штекером 60 мм.
- Какие сервисные комплекты есть для вытяжного рукава?
- Для обслуживания вытяжных рукавов есть базовый сервисный комплект FT91000039 и сервисный комплект шарнира FT91000040. Шарнир со временем ослабевает, и рукав перестаёт держать положение над платой, комплект возвращает фиксацию без замены рукава.
