Насадки для выпайки
Насадки XDS
Насадки XDS - всасывающие сопла Weller для демонтажных паяльников WXDP 120 и WDP 120, которые втягивают расплавленный припой при работе с вакуумом. Внутренний диаметр - от 0,55 до 3 мм, наружный - от 1,5 до 5,3 мм. XDS 6, XDS 7 и XDS 8 выполнены эксцентрическими для доступа к выводам рядом с соседними компонентами, XDS 9 - измерительный наконечник для контроля температуры.
- Товаров: 9
- Производителей: 1
- Цены с НДС
Как выбрать
Как выбрать: Насадки XDS
Что важно при выборе: характеристики, сравнение и типичные области применения.
Критерии выбора
| Параметр | Значения в категории | На что смотреть |
|---|---|---|
| Совместимый паяльник | WXDP 120 / WDP 120 | Насадки XDS устанавливаются только на эти демонтажные паяльники. |
| Внутренний диаметр | от 0,55 до 3 мм | Отверстие должно быть немного больше вывода, чтобы припой уходил полностью. |
| Наружный диаметр | от 1,5 до 5,3 мм | Меньший наружный диаметр проще подвести к выводу в плотном монтаже. |
| Геометрия | соосная, эксцентрическая (XDS 6, XDS 7, XDS 8) | Эксцентрик облегчает доступ к выводу возле соседних компонентов. |
| Длина насадки | от 10,5 до 16,5 мм | Длина влияет на доступ к соединению. |
| ESD-безопасность | да | Все насадки раздела подходят для работы с чувствительными к статике компонентами. |
Частые вопросы
- Для каких паяльников подходят насадки XDS?
- Насадки XDS предназначены для демонтажных паяльников Weller WXDP 120 и WDP 120.
- Как выбрать внутренний диаметр насадки?

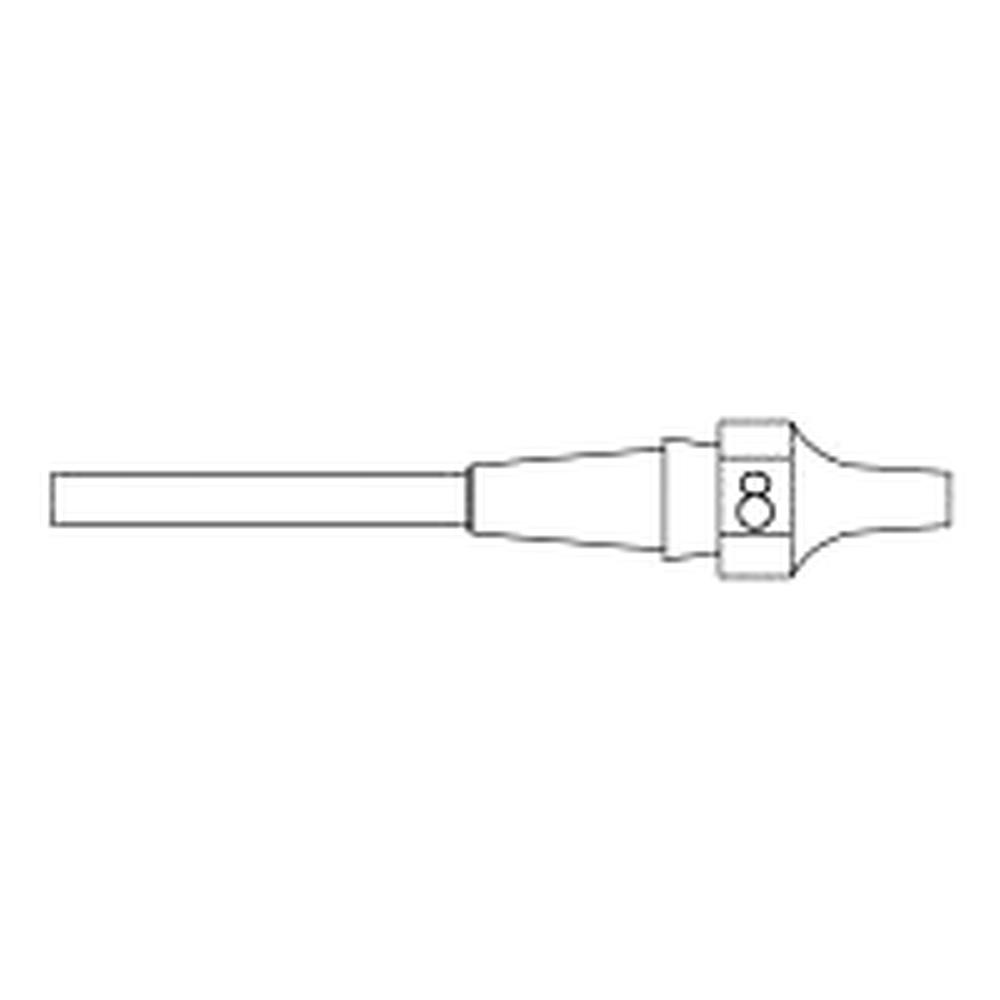

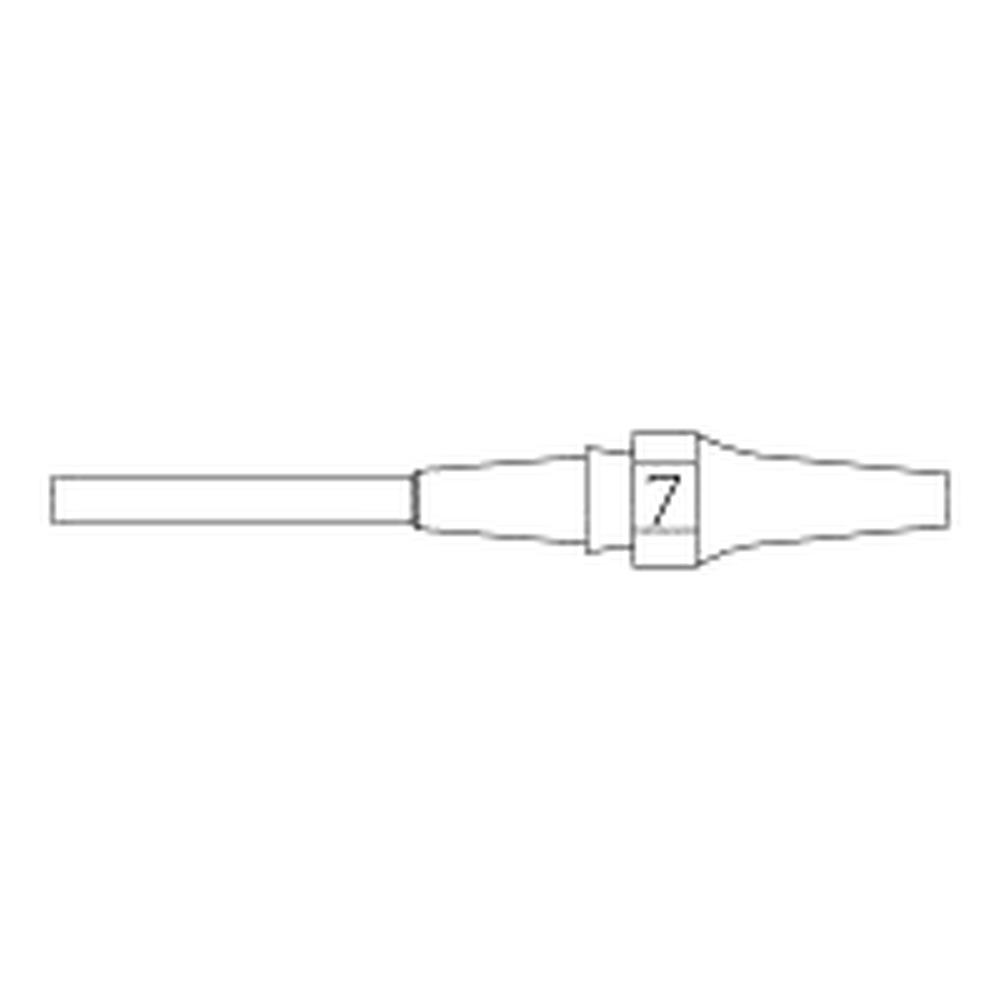

- Диаметр подбирают под вывод: например, XDS 7 имеет внутренний диаметр 1,2 мм, XDS 8 - 1,5 мм, XDS 2 - 3 мм.
- Зачем нужны эксцентрические насадки?
- XDS 6, XDS 7 и XDS 8 смещены относительно оси и помогают подобраться к выводу рядом с соседними компонентами.
- Для чего нужен XDS 9?
- XDS 9 - измерительный наконечник с внутренним диаметром 0,55 мм и наружным 1,5 мм для контроля температуры.
- Чем насадка XDS 6 отличается от XDS 3?

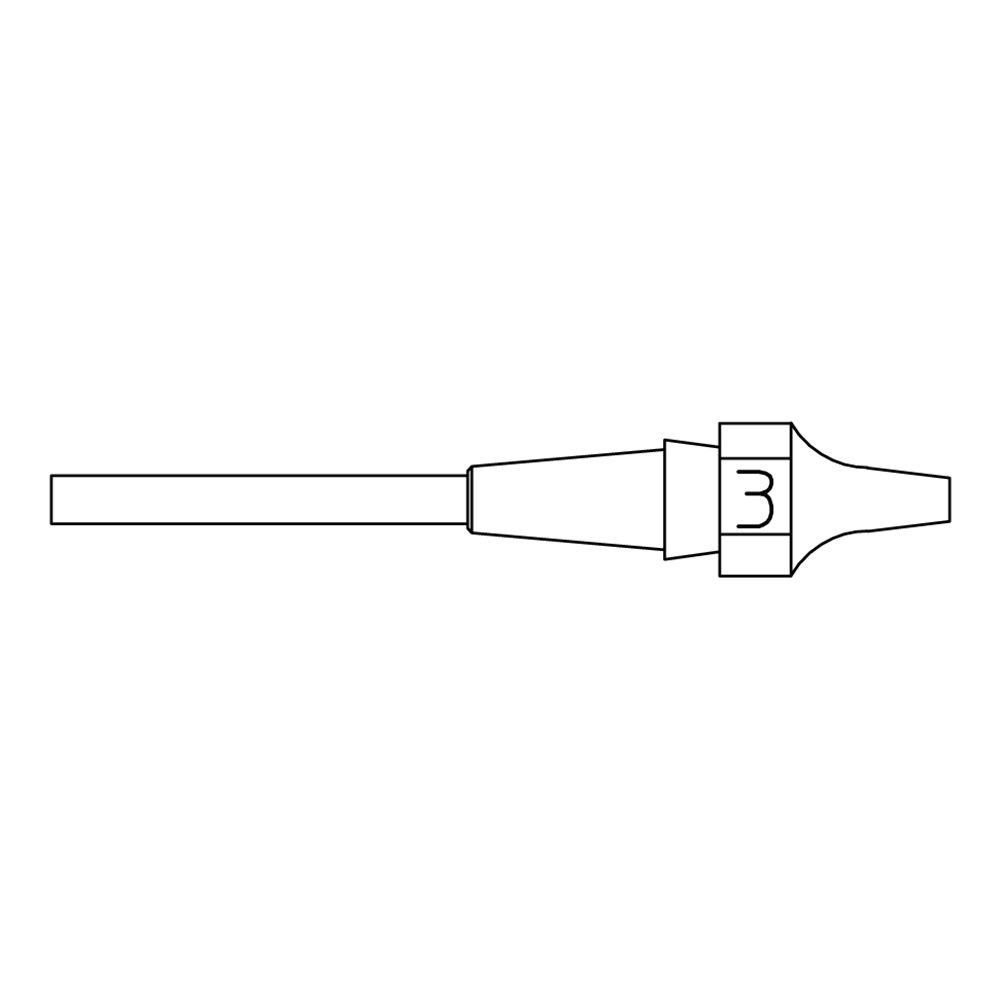

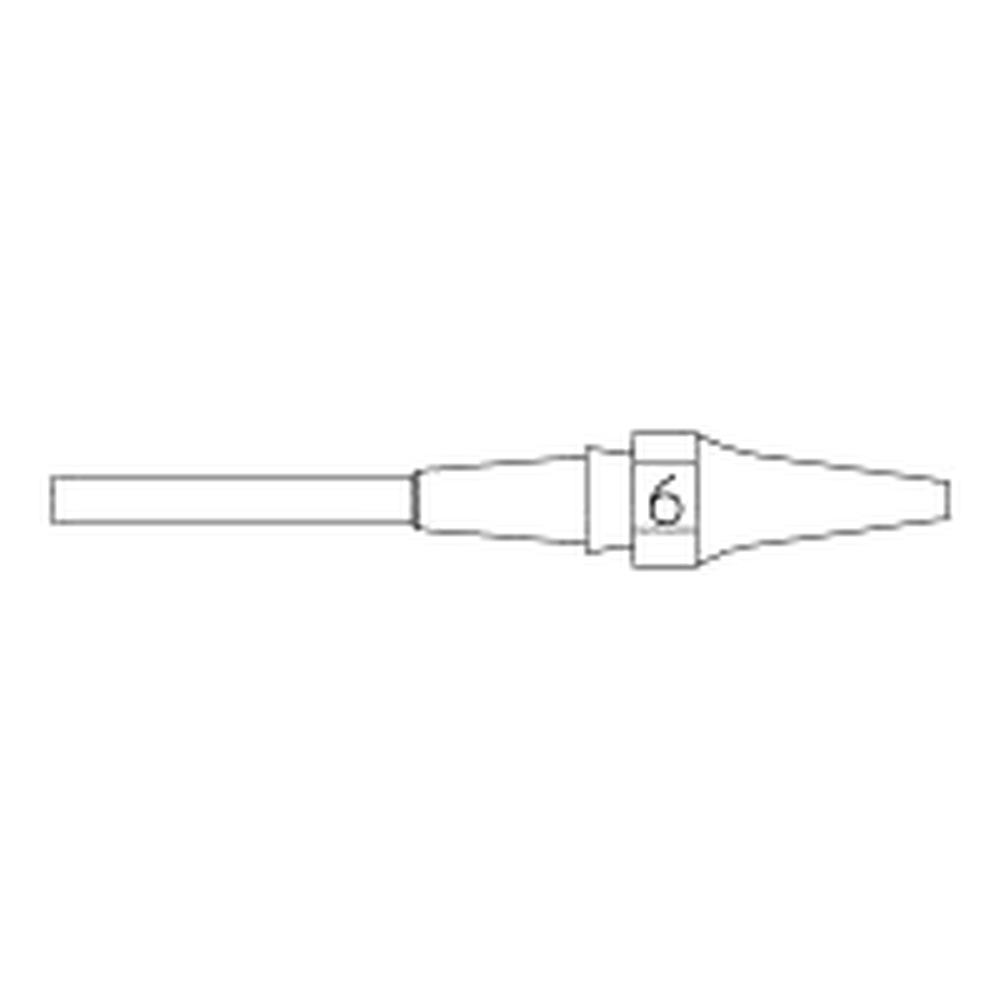

- XDS 6 - эксцентрическая насадка с внутренним диаметром 0,7 мм и наружным 1,9 мм, XDS 3 - соосная с внутренним 1 мм и наружным 2,3 мм. Эксцентрик XDS 6 облегчает доступ к выводу возле соседних компонентов.
- Какая насадка XDS подходит для самых толстых выводов?

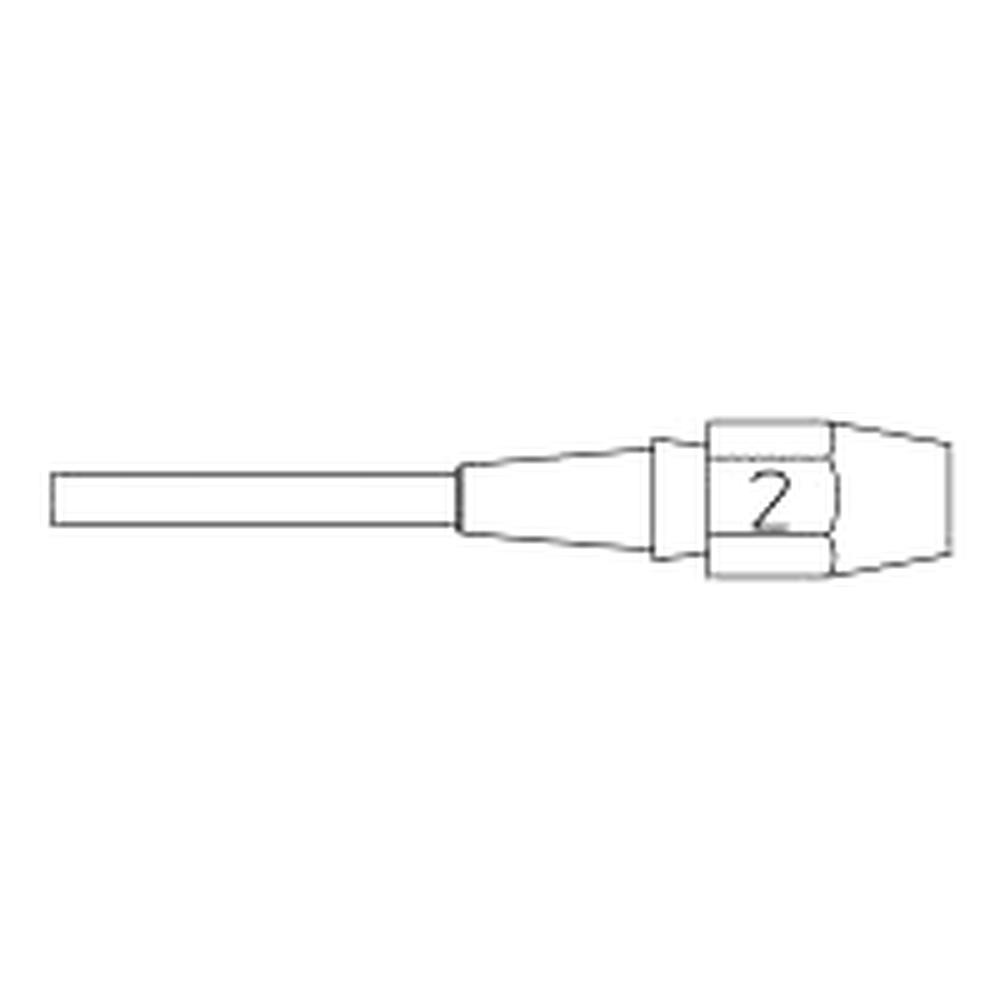

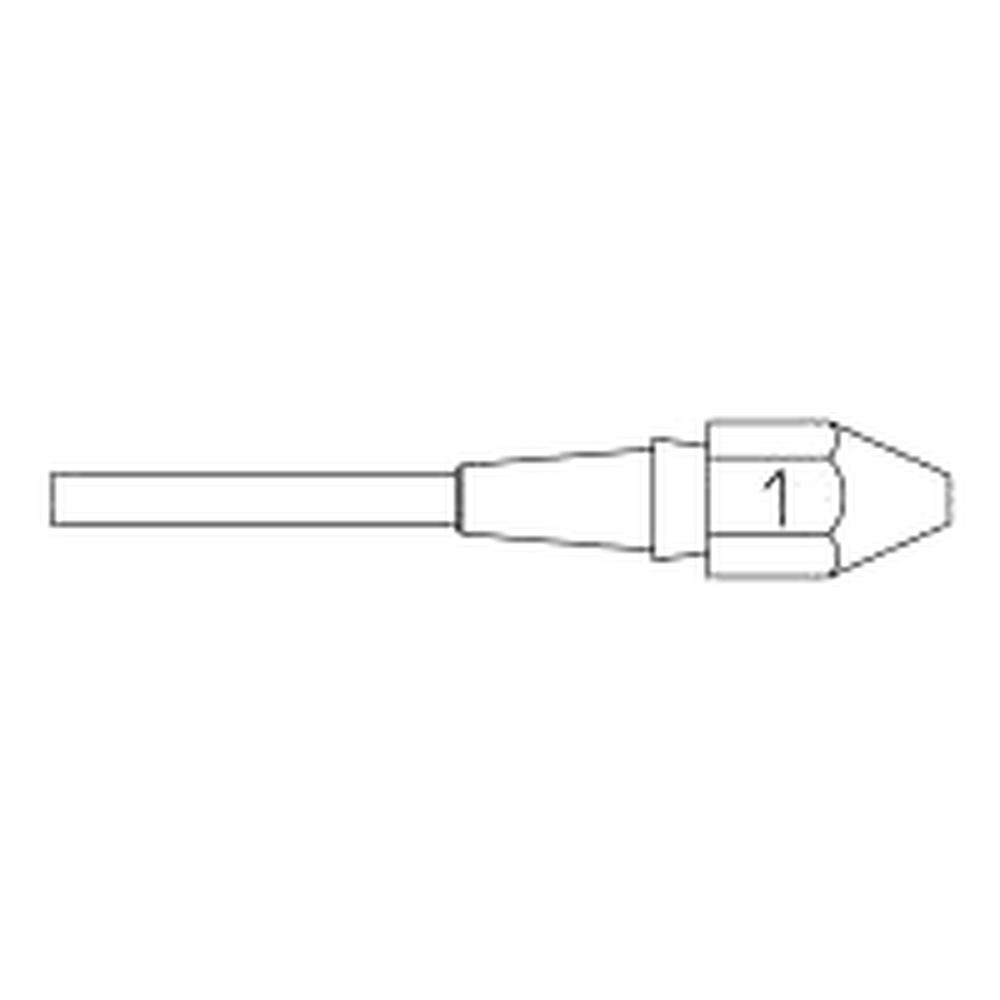

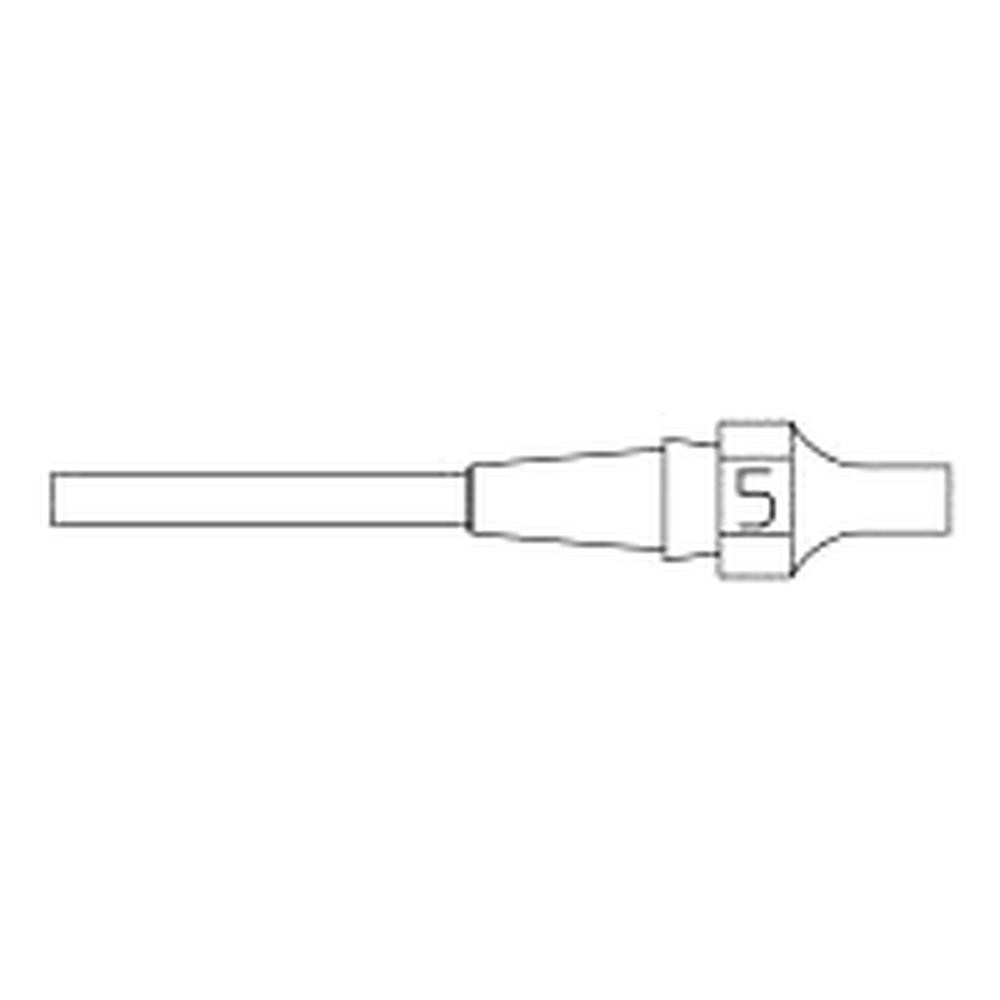

- Для самых толстых выводов подходит XDS 2 с внутренним диаметром 3 мм и наружным 5,3 мм. Для выводов среднего диаметра выбирают XDS 5 на 1,8 мм или XDS 1 на 1,4 мм.
- Чем насадки XDS отличаются от сопел XDS L?
- Насадки XDS 1-8 - стандартные всасывающие сопла для WXDP 120 и WDP 120. Сопла XDS L1-L8 с теми же диаметрами имеют покрытие Longlife с увеличенным ресурсом и подходят для интенсивной выпайки.
- Как длина насадки XDS влияет на работу?
- Длина насадок XDS от 10,5 до 16,5 мм. Более длинная насадка достаёт до выводов между высокими компонентами, более короткая ближе к нагревателю и лучше передаёт тепло на вывод.
- Подходят ли насадки XDS для ESD-участков?
- Да, все насадки раздела ESD-безопасны и подходят для работы с чувствительными к статике компонентами. Их можно использовать на антистатических рабочих местах с демонтажными паяльниками WXDP 120 и WDP 120.
- Почему засоряется насадка XDS при выпайке?
- Насадка засоряется, когда припой застывает в канале из-за недостаточного прогрева вывода или раннего отключения вакуума. Помогает полное оплавление вывода перед отсосом и подбор внутреннего диаметра немного больше вывода.
