Как подобрать лезвие?

По профилю и размеру шлица на головке винта: шестигранник, шестигранник с шаром или Torx нужного типоразмера, например T25.

Зачем шестигранник с шаром?

Шаровой наконечник, как у 9920BPN, позволяет заводить лезвие в шлиц под углом.

Подойдут ли лезвия для метрического крепежа?

Нет, лезвия этого раздела дюймовые. Для метрического крепежа используйте метрические лезвия Allen Series 99.

С какой рукояткой работают лезвия?

Лезвия устанавливаются в рукоятки системы Xcelite Series 99.

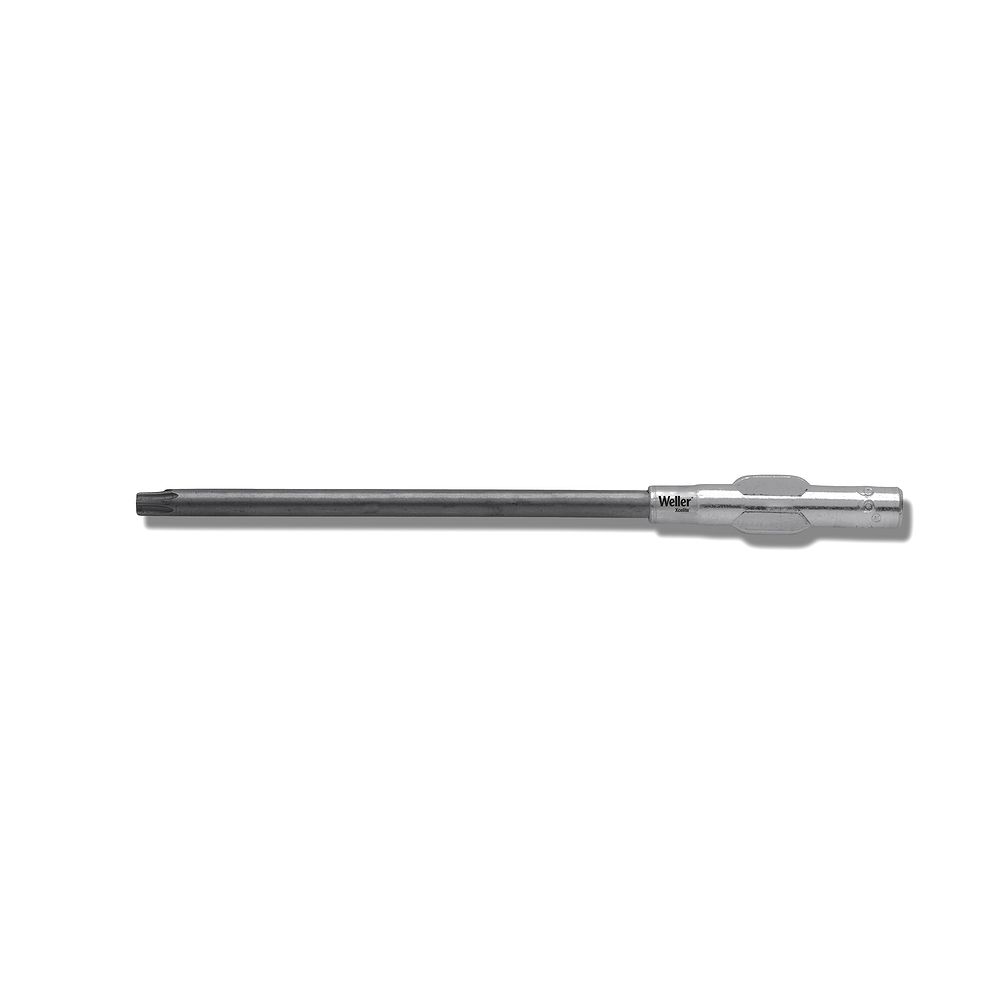

Для чего в разделе лезвие Torx T25 9925XTDN?

Лезвие 9925XTDN с профилем Torx T25 предназначено для винтов со звездообразным шлицем этого типоразмера и ставится в ту же рукоятку Series 99, что и шестигранники. Более мелкие Torx от T6 до T20 собраны в отдельном разделе Лезвия Torx.

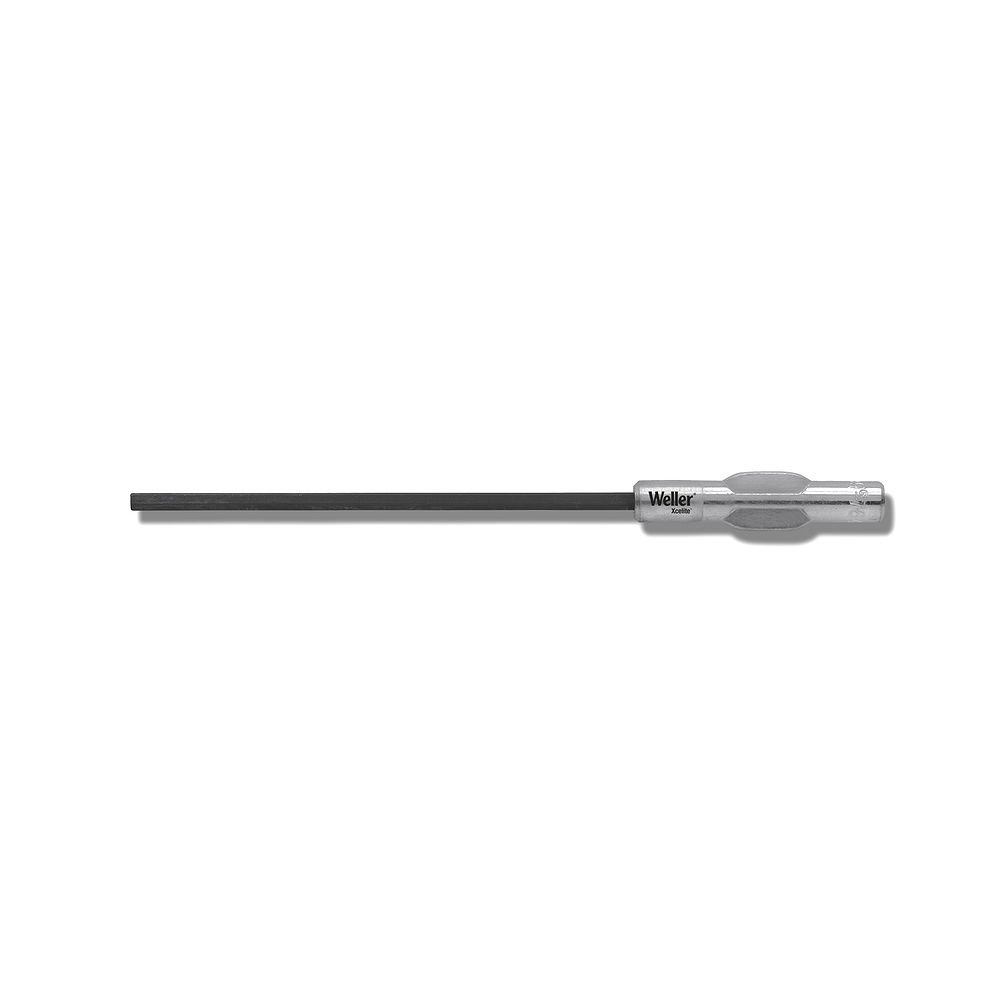

Какому дюймовому размеру соответствует лезвие 99764N на 2,78 мм?

Лезвие 99764N под внутренний шестигранник 2,78 мм соответствует дюймовому размеру 7/64", это видно и по номеру артикула. Оно подходит для дюймовых винтов с внутренним шестигранником этого размера, метрический винт близкого размера сядет с люфтом.

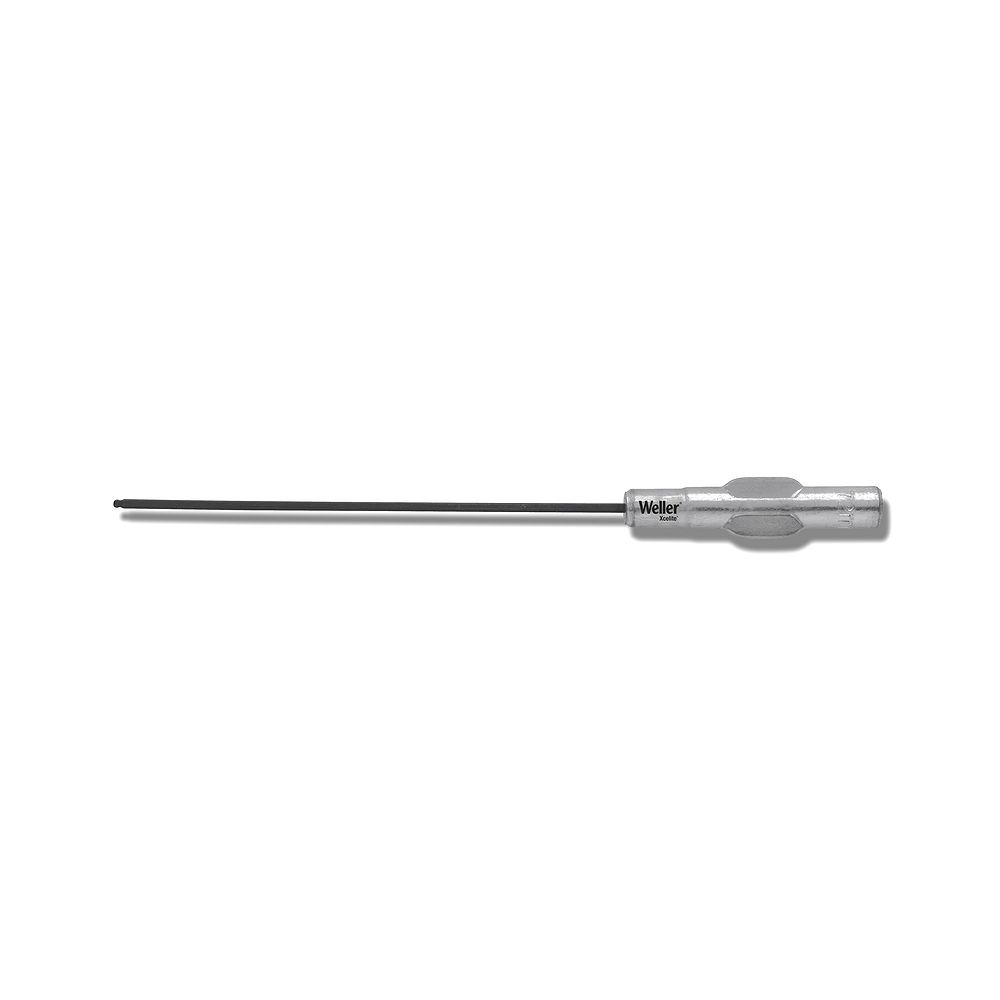

Для каких винтов подходит лезвие 9920BPN на 1,27 мм?

9920BPN - самый мелкий шестигранник раздела, 1,27 мм с шаровым наконечником. Он подходит для миниатюрных дюймовых винтов с внутренним шестигранником, например стопорных винтов на ручках, валах и в механизмах приборов, куда часто приходится заходить под углом.

Чем профиль Torx отличается от шестигранника Allen?

У Torx шлиц в форме звёздочки, и усилие передаётся на боковые грани лучей, поэтому лезвие меньше выталкивается и шлиц реже сминается. Шестигранник Allen проще по форме, но профили не взаимозаменяемы: Torx нельзя крутить шестигранником и наоборот, это повреждает шлиц.

Какие ещё дюймовые шестигранники есть в системе Series 99?

Помимо лезвий этого раздела, дюймовые шестигранники с шаровым концом от 1,59 до 4,76 мм, 7/64" и 9/64" собраны в разделе Лезвия Allen с шаровым концом, а прямые лезвия-насадки 9920N-9926N от 1,27 до 4,76 мм - в разделе Отвертки. Все они работают с одной рукояткой Series 99.

Почему лезвие должно входить в шлиц без люфта?

Лезвие с люфтом касается граней шлица только краями, при нагрузке проворачивается и скругляет их, после чего винт трудно открутить даже правильным инструментом. Поэтому размер и профиль подбирают точно, а при заметном люфте берут следующий размер или проверяют систему размеров.

Серия 99: лезвия, стержни и рукоятки

Лезвия шестигранные Allen

Сменные лезвия системы Weller Xcelite Series 99 под внутренний шестигранник (Allen) и Torx в дюймовом исполнении. Лезвие вставляется в рукоятку Series 99 и подбирается по профилю и размеру под головку винта: шестигранник 2,78 мм (99764N), шестигранник с шаром 1,27 мм (9920BPN), Torx T25 (9925XTDN). Для метрического крепежа предназначены метрические лезвия Allen.

Товаров: 3
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Лезвия шестигранные Allen

Что важно при выборе: характеристики, сравнение и типичные области применения.

Критерии выбора

Параметр	Значения в категории	На что смотреть
Профиль	внутренний шестигранник, шестигранник с шаром, Torx	Профиль шлица на головке винта.
Размер	шестигранник 1,27 мм и 2,78 мм, Torx T25	Лезвие должно входить в шлиц без люфта.
Система размеров	дюймовая	Метрический крепёж требует метрических лезвий.
Совместимость	рукоятки Xcelite Series 99	Одна рукоятка работает со всеми лезвиями серии.

Частые вопросы

Как подобрать лезвие?: По профилю и размеру шлица на головке винта: шестигранник, шестигранник с шаром или Torx нужного типоразмера, например T25.
Зачем шестигранник с шаром?: Шаровой наконечник, как у 9920BPN, позволяет заводить лезвие в шлиц под углом.
Подойдут ли лезвия для метрического крепежа?: Нет, лезвия этого раздела дюймовые. Для метрического крепежа используйте метрические лезвия Allen Series 99.
С какой рукояткой работают лезвия?: Лезвия устанавливаются в рукоятки системы Xcelite Series 99.
Для чего в разделе лезвие Torx T25 9925XTDN?: Лезвие 9925XTDN с профилем Torx T25 предназначено для винтов со звездообразным шлицем этого типоразмера и ставится в ту же рукоятку Series 99, что и шестигранники. Более мелкие Torx от T6 до T20 собраны в отдельном разделе Лезвия Torx.
Какому дюймовому размеру соответствует лезвие 99764N на 2,78 мм?: Лезвие 99764N под внутренний шестигранник 2,78 мм соответствует дюймовому размеру 7/64", это видно и по номеру артикула. Оно подходит для дюймовых винтов с внутренним шестигранником этого размера, метрический винт близкого размера сядет с люфтом.
Для каких винтов подходит лезвие 9920BPN на 1,27 мм?: 9920BPN - самый мелкий шестигранник раздела, 1,27 мм с шаровым наконечником. Он подходит для миниатюрных дюймовых винтов с внутренним шестигранником, например стопорных винтов на ручках, валах и в механизмах приборов, куда часто приходится заходить под углом.
Чем профиль Torx отличается от шестигранника Allen?: У Torx шлиц в форме звёздочки, и усилие передаётся на боковые грани лучей, поэтому лезвие меньше выталкивается и шлиц реже сминается. Шестигранник Allen проще по форме, но профили не взаимозаменяемы: Torx нельзя крутить шестигранником и наоборот, это повреждает шлиц.
Какие ещё дюймовые шестигранники есть в системе Series 99?: Помимо лезвий этого раздела, дюймовые шестигранники с шаровым концом от 1,59 до 4,76 мм, 7/64" и 9/64" собраны в разделе Лезвия Allen с шаровым концом, а прямые лезвия-насадки 9920N-9926N от 1,27 до 4,76 мм - в разделе Отвертки. Все они работают с одной рукояткой Series 99.
Почему лезвие должно входить в шлиц без люфта?: Лезвие с люфтом касается граней шлица только краями, при нагрузке проворачивается и скругляет их, после чего винт трудно открутить даже правильным инструментом. Поэтому размер и профиль подбирают точно, а при заметном люфте берут следующий размер или проверяют систему размеров.
