Как подобрать ширину шлицевого лезвия?

Ширину выбирают под прорезь винта: лезвие должно плотно входить в шлиц. В категории есть ширины 3,18 мм, 4,76 мм, 6,35 мм и 7,94 мм.

С какими рукоятками совместимы лезвия?

Лезвия рассчитаны на рукоятки системы Xcelite Series 99 и вставляются в них без дополнительных переходников.

Чем шлицевое лезвие отличается от крестового?

Шлицевое лезвие имеет плоский профиль для винтов с прямым шлицем, крестовое Phillips предназначено для винтов с крестообразным шлицем и подбирается по номеру PH.

Являются ли лезвия ESD-безопасными?

Нет, по данным каталога шлицевые лезвия этой категории не относятся к ESD-безопасному исполнению.

Почему шлицевое лезвие не должно выступать за головку винта?

Лезвие шире головки винта царапает поверхность вокруг крепежа и может задеть соседние компоненты или дорожки на плате. Поэтому ширину выбирают так, чтобы лезвие заполняло прорезь, но не выходило за край головки: например 3,18 мм для мелких винтов.

Как не сорвать прямой шлиц при откручивании тугого винта?

Лезвие подбирают по ширине прорези, вставляют до дна и прижимают по оси винта, вращая без рывков: прямой шлиц легко выталкивает лезвие. Для большего момента удобна T-образная рукоятка Series 99, например 994N.

Можно ли использовать шлицевое лезвие как рычаг или зубило?

Нет, кромка лезвия рассчитана на кручение, а не на поддевание и удары: от такой нагрузки появляются сколы и изгиб, после чего лезвие соскальзывает из шлица. Для поддевания деталей используют отдельный инструмент.

Какая шлицевая отвёртка нужна, если сменное лезвие неудобно?

Если нужна отдельная шлицевая отвёртка, в разделе Отвертки Weller Xcelite есть набор шлицевых отвёрток PS88 из 9 предметов и набор шлицевых и крестовых отвёрток M60 из 7 предметов. Сменные лезвия этого раздела удобнее, когда профиль часто меняется.

Можно ли поставить шлицевое лезвие на удлинитель Series 99?

Да, лезвие ставится в рукоятку Series 99, а для винтов в глубине корпуса в системе есть удлинители 99X5N длиной 102 мм и 99X10N длиной 178 мм. С удлинителем важно держать инструмент строго по оси, чтобы плоское лезвие не выскользнуло из прорези.

Как понять, что шлицевое лезвие изношено?

Изношенное лезвие имеет скруглённые или сколотые углы кромки и выскальзывает из исправной прорези. Таким лезвием легко повредить шлиц винта, поэтому его меняют на новое той же ширины - 3,18, 4,76, 6,35 или 7,94 мм.

Серия 99: лезвия, стержни и рукоятки

Лезвия шлицевые (плоские)

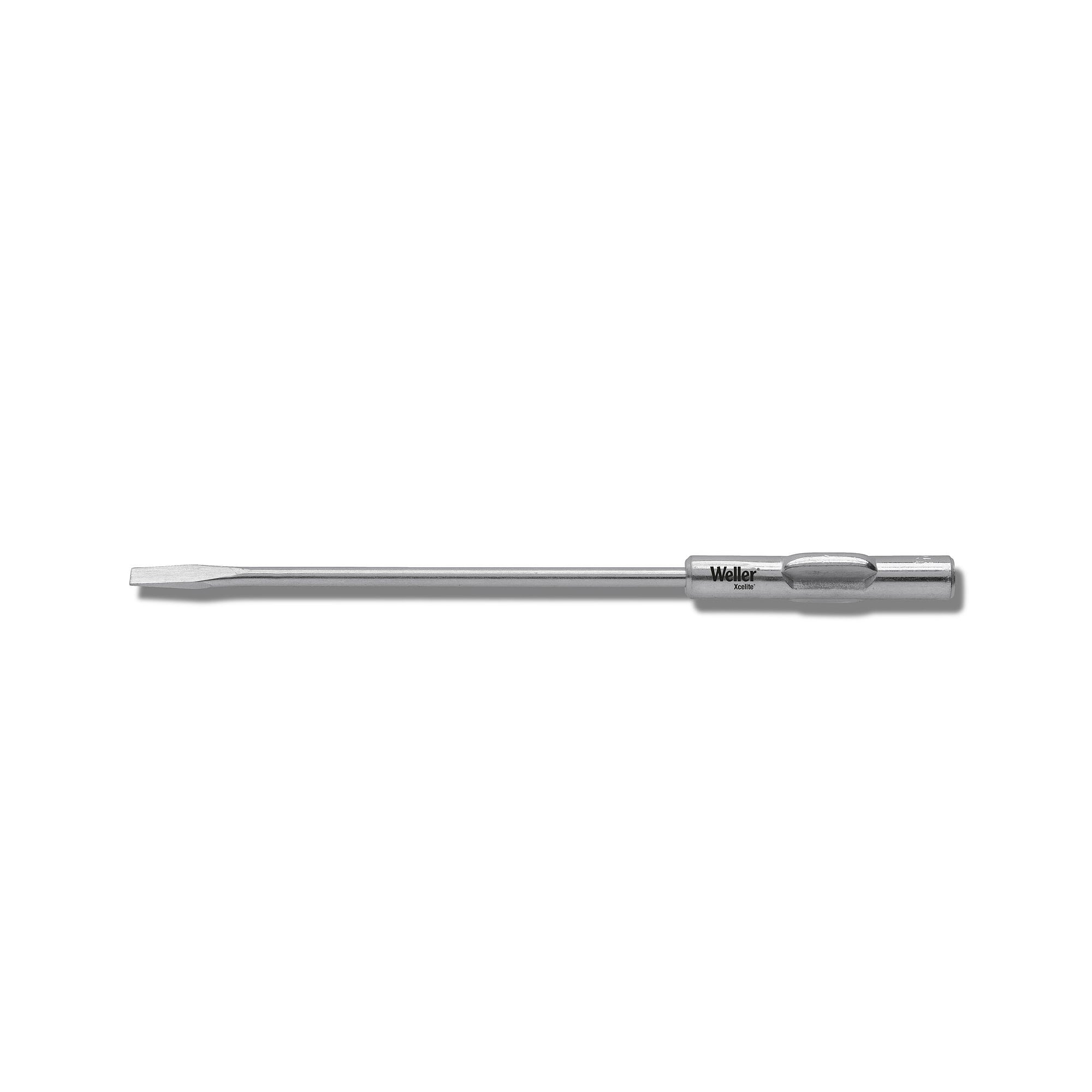

Сменные шлицевые лезвия-отвёртки Weller Xcelite для системы Series 99: лезвие вставляется в рукоятку серии 99 и меняется под конкретный крепёж. Профиль плоский, для винтов с прямым шлицем. Позиции различаются шириной лезвия: 3,18 мм, 4,76 мм, 6,35 мм и 7,94 мм.

Товаров: 4
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Лезвия шлицевые (плоские)

Что важно при выборе: характеристики, сравнение и типичные области применения.

Критерии выбора

Параметр	Значения в категории	На что смотреть
Ширина лезвия	от 3,18 до 7,94 мм	Лезвие должно плотно входить в прорезь винта и не выступать за головку
Профиль	шлицевой (плоский), прямое лезвие	Только для винтов с прямым шлицем
Совместимость	рукоятки Xcelite Series 99	Лезвие без рукоятки не используется, рукоятка подбирается отдельно
ESD-исполнение	не ESD-безопасное	Для работы у чувствительных к разрядам компонентов учитывайте это заранее

Частые вопросы

Как подобрать ширину шлицевого лезвия?: Ширину выбирают под прорезь винта: лезвие должно плотно входить в шлиц. В категории есть ширины 3,18 мм, 4,76 мм, 6,35 мм и 7,94 мм.
С какими рукоятками совместимы лезвия?: Лезвия рассчитаны на рукоятки системы Xcelite Series 99 и вставляются в них без дополнительных переходников.
Чем шлицевое лезвие отличается от крестового?: Шлицевое лезвие имеет плоский профиль для винтов с прямым шлицем, крестовое Phillips предназначено для винтов с крестообразным шлицем и подбирается по номеру PH.
Являются ли лезвия ESD-безопасными?: Нет, по данным каталога шлицевые лезвия этой категории не относятся к ESD-безопасному исполнению.
Почему шлицевое лезвие не должно выступать за головку винта?: Лезвие шире головки винта царапает поверхность вокруг крепежа и может задеть соседние компоненты или дорожки на плате. Поэтому ширину выбирают так, чтобы лезвие заполняло прорезь, но не выходило за край головки: например 3,18 мм для мелких винтов.
Как не сорвать прямой шлиц при откручивании тугого винта?: Лезвие подбирают по ширине прорези, вставляют до дна и прижимают по оси винта, вращая без рывков: прямой шлиц легко выталкивает лезвие. Для большего момента удобна T-образная рукоятка Series 99, например 994N.
Можно ли использовать шлицевое лезвие как рычаг или зубило?: Нет, кромка лезвия рассчитана на кручение, а не на поддевание и удары: от такой нагрузки появляются сколы и изгиб, после чего лезвие соскальзывает из шлица. Для поддевания деталей используют отдельный инструмент.
Какая шлицевая отвёртка нужна, если сменное лезвие неудобно?: Если нужна отдельная шлицевая отвёртка, в разделе Отвертки Weller Xcelite есть набор шлицевых отвёрток PS88 из 9 предметов и набор шлицевых и крестовых отвёрток M60 из 7 предметов. Сменные лезвия этого раздела удобнее, когда профиль часто меняется.
Можно ли поставить шлицевое лезвие на удлинитель Series 99?: Да, лезвие ставится в рукоятку Series 99, а для винтов в глубине корпуса в системе есть удлинители 99X5N длиной 102 мм и 99X10N длиной 178 мм. С удлинителем важно держать инструмент строго по оси, чтобы плоское лезвие не выскользнуло из прорези.
Как понять, что шлицевое лезвие изношено?: Изношенное лезвие имеет скруглённые или сколотые углы кромки и выскальзывает из исправной прорези. Таким лезвием легко повредить шлиц винта, поэтому его меняют на новое той же ширины - 3,18, 4,76, 6,35 или 7,94 мм.
