Для каких паяльников подходят насадки DX?

Насадки серии DX совместимы с демонтажными паяльниками Weller DSX 80 и DXV 80.

Как подобрать внутренний диаметр сопла DX?

Внутренний диаметр выбирают под вывод: для тонких выводов подходят DX 118 и DX 119 с каналом 0,7 мм, для толстых - сопла с каналом до 1,8 мм.

Для чего измерительный наконечник DX?

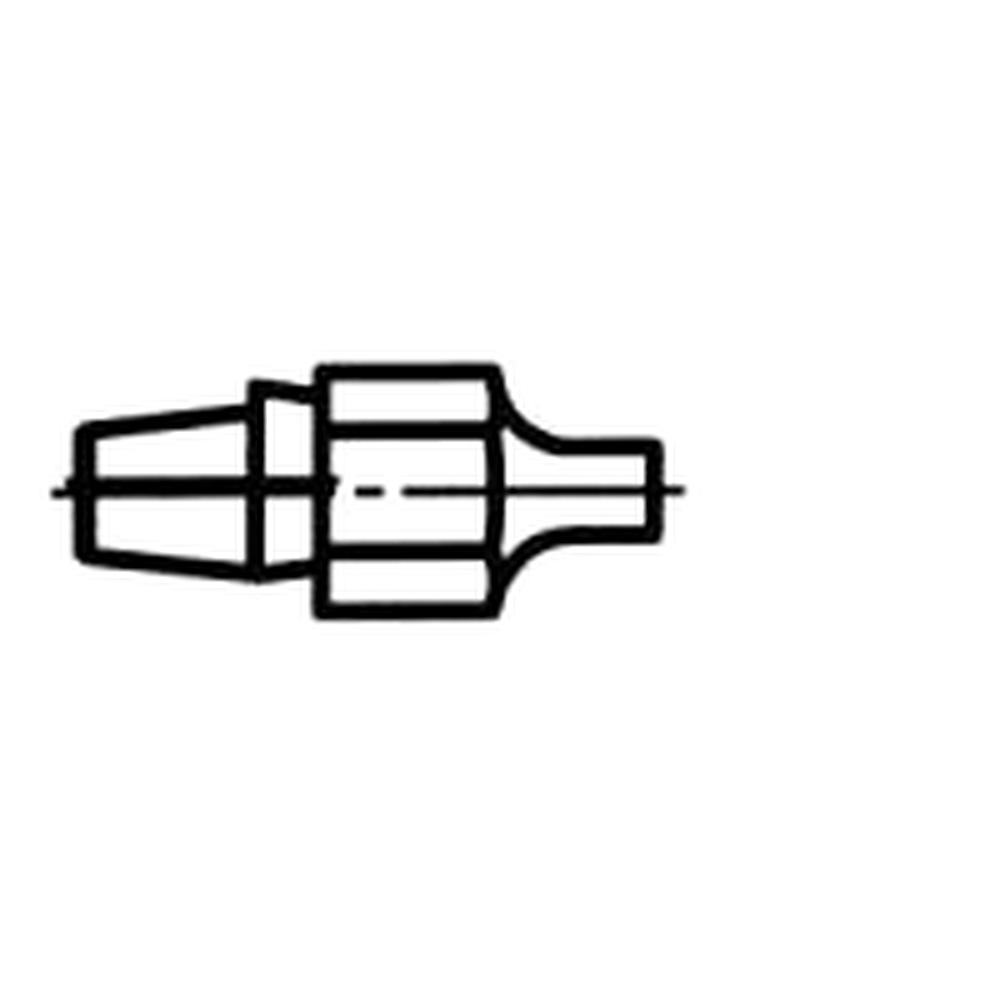

Измерительный наконечник DX устанавливается на DSX 80 и DXV 80 и служит для контроля температуры демонтажа.

Как сохранить силу отсоса?

Регулярно прочищайте канал сопла: налёт припоя сужает его и снижает силу отсоса.

Что входит в набор сопел DX 110-DX 115?

Набор T0051379099 включает 6 всасывающих сопел DX 110-DX 115 для паяльников DSX 80 и DXV 80 с внутренним диаметром от 0,7 до 1,8 мм. Он удобен, если на участке выпаивают выводы разной толщины и сопло нужно менять под каждую плату.

Чем сопло DX 118 отличается от DX 119?

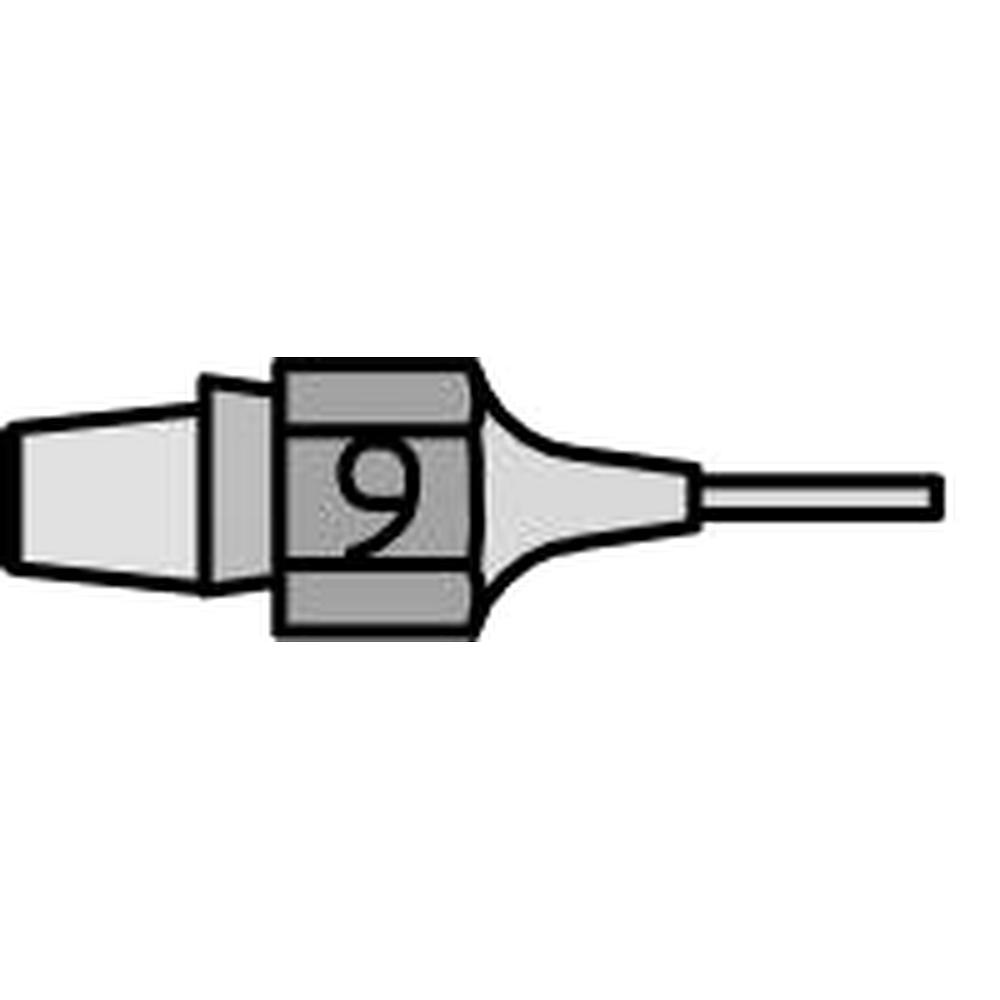

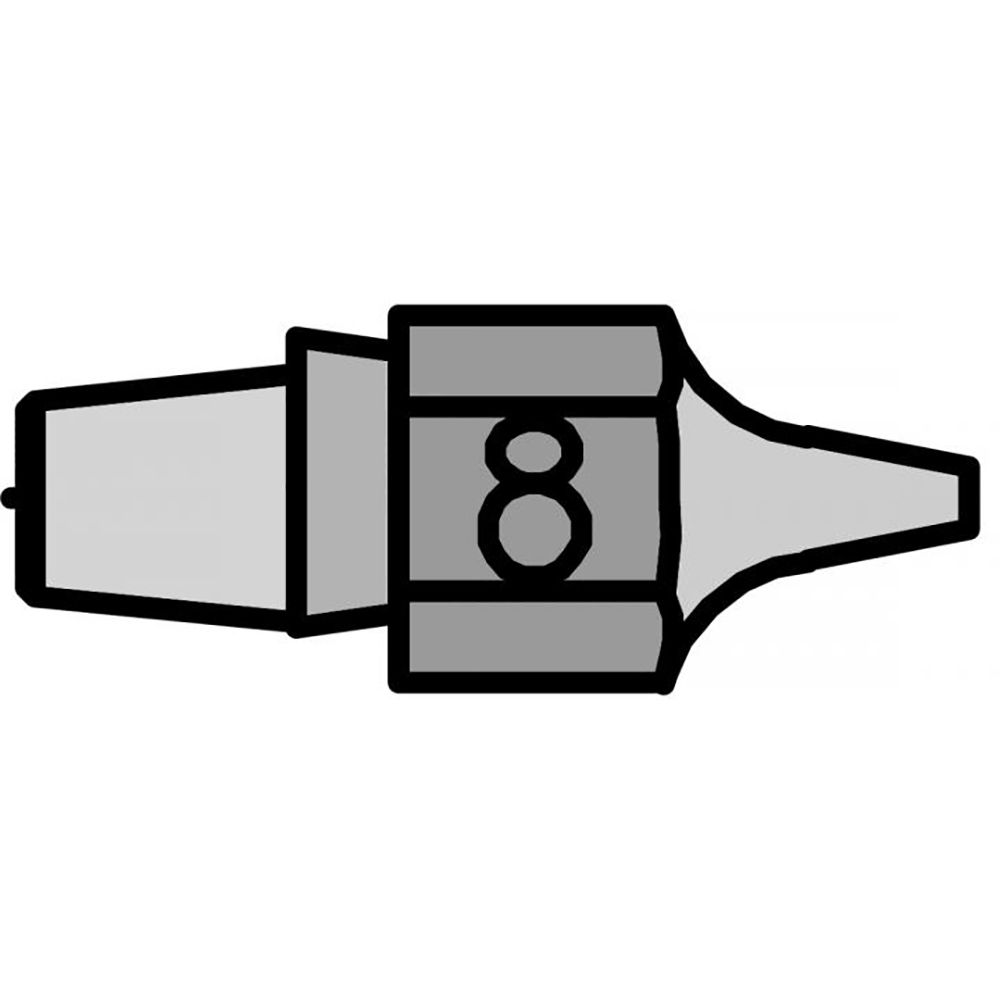

У DX 118 и DX 119 одинаковый внутренний канал 0,7 мм для тонких выводов, но разный наружный диаметр: 1,5 мм у DX 118 и 1,1 мм у DX 119. DX 119 проходит в самый плотный монтаж, а DX 118 с более толстой стенкой лучше прогревает площадку.

Зачем нужны удлинённые сопла DX 115 и DX 116?

DX 115 и DX 116 имеют длину 29 мм против 23 мм у DX 111-DX 114, поэтому дают доступ к выводам в глубине плотного монтажа. У DX 115 канал 0,7 мм и наружный диаметр 1,9 мм, у DX 116 - 1,2 и 2,7 мм.

Какое сопло DX выбрать для толстых выводов?

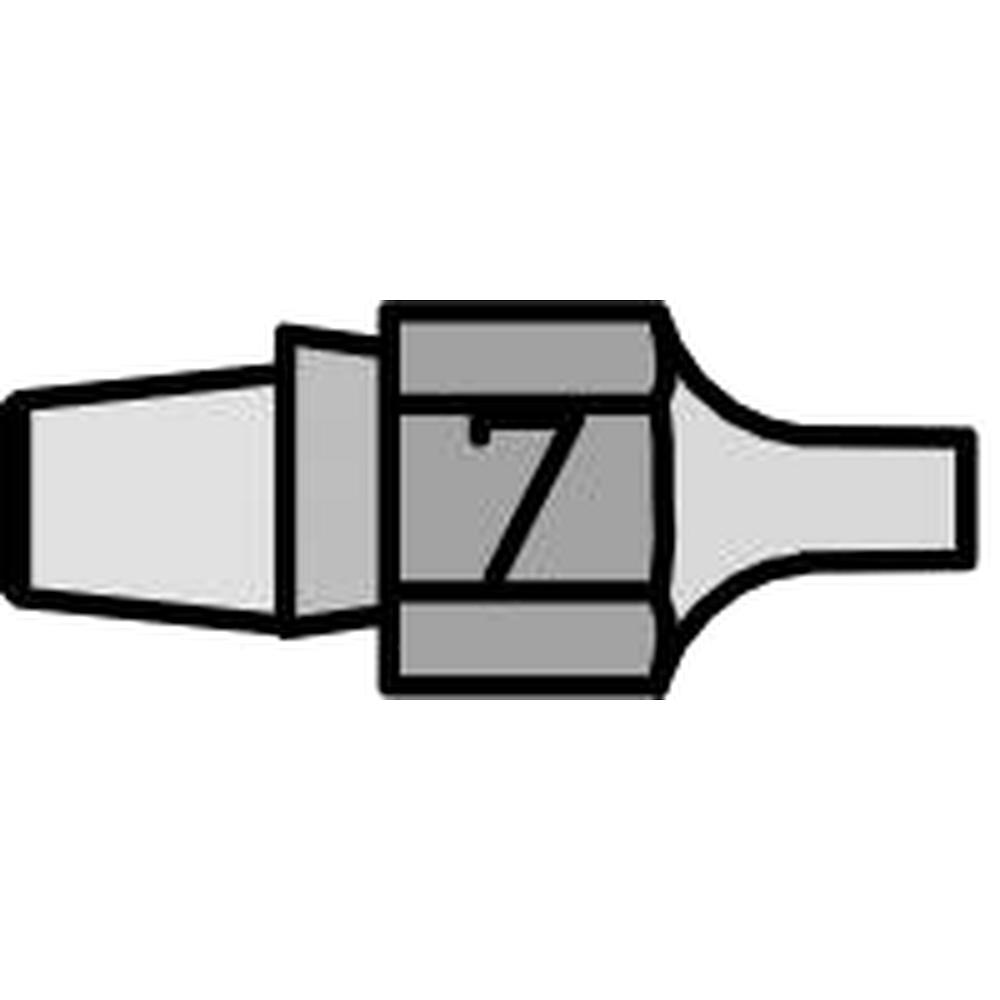

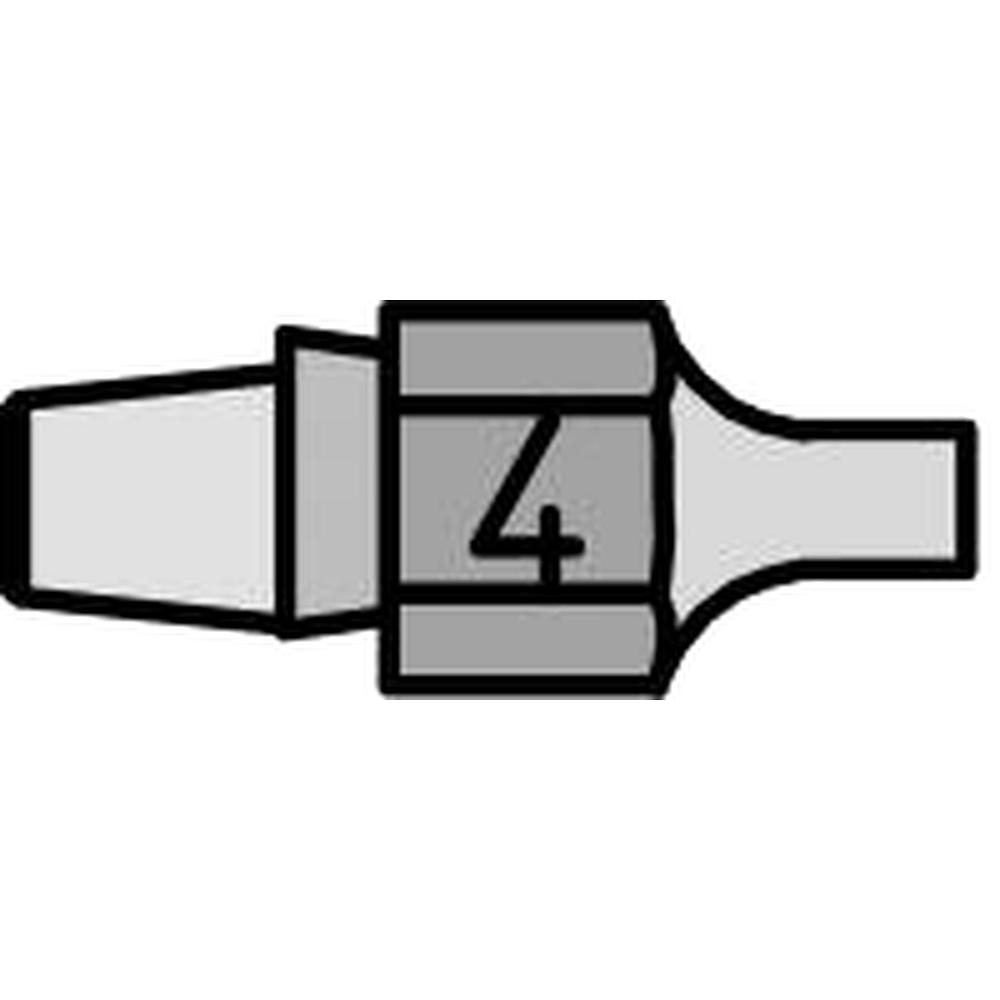

Для толстых выводов подходят DX 114 с внутренним диаметром 1,8 мм и наружным 3,3 мм или DX 117 с каналом 1,5 мм и наружным 2,9 мм. Канал должен быть немного больше вывода, а широкая стенка лучше прогревает крупную площадку.

Подходят ли сопла DX к паяльникам LR 20/21 или TCP?

Нет, насадки DX устанавливаются только на демонтажные паяльники DSX 80 и DXV 80. Для LR 20/21, TCP и T3001 предназначены насадки серии DS, у которых похожая система обозначений, но другая посадка.

Подходят ли насадки DX для ESD-защищённых рабочих мест?

Да, все насадки DX в разделе ESD-безопасные и подходят для рабочих мест в защищённой зоне. Их используют вместе с заземлённой демонтажной станцией при ремонте плат с чувствительными к статике компонентами.

Насадки для выпайки

Насадки DX

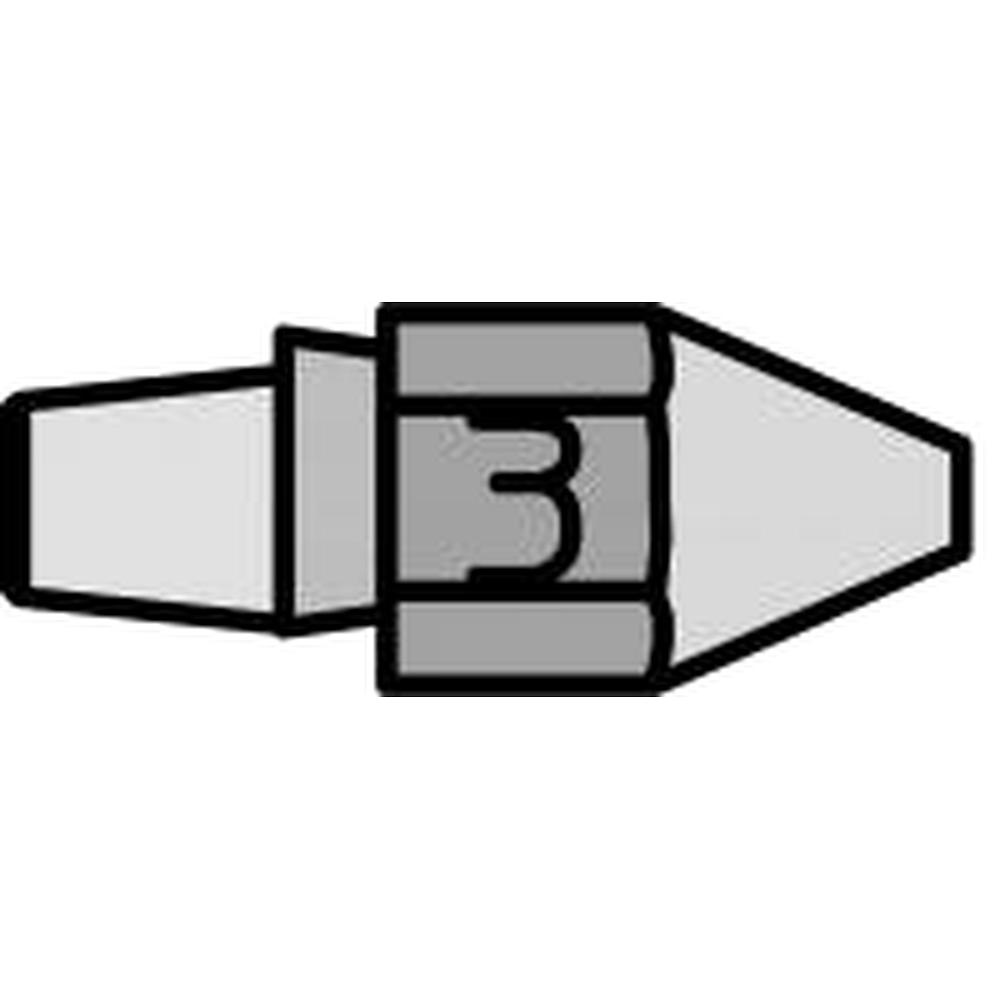

Насадки серии DX - сменные отсасывающие сопла для демонтажных паяльников Weller DSX 80 и DXV 80. Сопло втягивает расплавленный припой вакуумом; внутренний диаметр канала от 0,55 до 1,8 мм, длина от 21,5 до 31 мм. Помимо отдельных сопел DX 110-DX 119 и DX 113 HM, в разделе есть измерительный наконечник DX и набор сопел DX 110-DX 115 из 6 шт.

Товаров: 13
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Насадки DX

Что важно при выборе: характеристики, сравнение и типичные области применения.

Критерии выбора

Параметр	Значения в категории	На что смотреть
Совместимый паяльник	DSX 80, DXV 80	Насадки DX устанавливаются только на эти демонтажные паяльники.
Внутренний диаметр	от 0,55 до 1,8 мм; часто 0,7, 1,2 и 1 мм	Канал должен быть немного больше вывода: DX 118 и DX 119 (0,7 мм) - для тонких выводов.
Наружный диаметр	от 1,1 до 3,3 мм	Узкое сопло проходит между соседними компонентами, широкое лучше прогревает крупную площадку.
Длина	от 21,5 до 31 мм	Удлинённые сопла дают доступ к выводам в плотном монтаже.
Комплектация	отдельные сопла, набор DX 110-DX 115 (6 шт.), измерительный наконечник	Набор удобен, если на участке встречаются выводы разной толщины.
ESD	все насадки ESD-безопасные	Подходят для рабочих мест в защищённой зоне.

Частые вопросы

Для каких паяльников подходят насадки DX?: Насадки серии DX совместимы с демонтажными паяльниками Weller DSX 80 и DXV 80.
Как подобрать внутренний диаметр сопла DX?: Внутренний диаметр выбирают под вывод: для тонких выводов подходят DX 118 и DX 119 с каналом 0,7 мм, для толстых - сопла с каналом до 1,8 мм.
Для чего измерительный наконечник DX?: Измерительный наконечник DX устанавливается на DSX 80 и DXV 80 и служит для контроля температуры демонтажа.
Как сохранить силу отсоса?: Регулярно прочищайте канал сопла: налёт припоя сужает его и снижает силу отсоса.
Что входит в набор сопел DX 110-DX 115?: Набор T0051379099 включает 6 всасывающих сопел DX 110-DX 115 для паяльников DSX 80 и DXV 80 с внутренним диаметром от 0,7 до 1,8 мм. Он удобен, если на участке выпаивают выводы разной толщины и сопло нужно менять под каждую плату.
Чем сопло DX 118 отличается от DX 119?: У DX 118 и DX 119 одинаковый внутренний канал 0,7 мм для тонких выводов, но разный наружный диаметр: 1,5 мм у DX 118 и 1,1 мм у DX 119. DX 119 проходит в самый плотный монтаж, а DX 118 с более толстой стенкой лучше прогревает площадку.
Зачем нужны удлинённые сопла DX 115 и DX 116?: DX 115 и DX 116 имеют длину 29 мм против 23 мм у DX 111-DX 114, поэтому дают доступ к выводам в глубине плотного монтажа. У DX 115 канал 0,7 мм и наружный диаметр 1,9 мм, у DX 116 - 1,2 и 2,7 мм.
Какое сопло DX выбрать для толстых выводов?: Для толстых выводов подходят DX 114 с внутренним диаметром 1,8 мм и наружным 3,3 мм или DX 117 с каналом 1,5 мм и наружным 2,9 мм. Канал должен быть немного больше вывода, а широкая стенка лучше прогревает крупную площадку.
Подходят ли сопла DX к паяльникам LR 20/21 или TCP?: Нет, насадки DX устанавливаются только на демонтажные паяльники DSX 80 и DXV 80. Для LR 20/21, TCP и T3001 предназначены насадки серии DS, у которых похожая система обозначений, но другая посадка.
Подходят ли насадки DX для ESD-защищённых рабочих мест?: Да, все насадки DX в разделе ESD-безопасные и подходят для рабочих мест в защищённой зоне. Их используют вместе с заземлённой демонтажной станцией при ремонте плат с чувствительными к статике компонентами.
