Для каких паяльников подходят жала серии XH?

Жала серии XH предназначены для паяльников Weller WTP 90 и WXP 90.

Чем отличаются XH A, XH B, XH C и XH D?

Шириной клина: 1,6 мм, 2,4 мм, 3,2 мм и 4 мм соответственно, толщина у всех 0,8 мм.

Какое жало XH взять для разъёмов?

Для разъёмов и многовыводных корпусов подходят широкие клинья XH C или XH D, для мелких выводов - XH A.

Как продлить ресурс жала?

Не превышайте необходимую температуру пайки: это бережёт покрытие наконечника.

Для чего жала XH HX и XH HXHS 0,8x0,4 мм?

Долотообразные жала XH HX (T0054491299) и XH HXHS (T0054491399) размером 0,8x0,4 мм - самые узкие в серии XH. Их выбирают для мелких выводов и контактных площадок, где жала XH A и шире задевают соседние компоненты.

Какое жало XH выбрать для выводов на плате?

Для выводов и контактных площадок подходят узкие жала XH A 1,6x0,8 мм и XH B 2,4x0,8 мм. Для самых мелких выводов есть долотообразные XH HX и XH HXHS 0,8x0,4 мм.

Можно ли поставить жала XH на паяльник WXP 120?

Нет, серия XH рассчитана только на паяльники WTP 90 и WXP 90. Для WP 120 и WXP 120 предназначена серия XT, а для WP 200 и WXP 200 - серия XHT, поэтому серию жала подбирают по модели паяльника.

Какая длина у жал серии XH?

Длина жал серии XH от 5,5 до 27 мм. Длинное жало даёт доступ к соединению в плотном монтаже между высокими компонентами, короткое ближе к нагревателю и быстрее восстанавливает температуру.

Подходят ли жала XH для ESD-участков?

Большинство жал серии XH ESD-безопасны и подходят для работы с чувствительными к статике компонентами. Перед установкой на антистатическом участке проверяют отметку ESD у конкретной позиции.

Почему у жал XH одинаковая толщина 0,8 мм?

Жала XH A, XH B, XH C и XH D имеют одинаковую толщину 0,8 мм и различаются только шириной от 1,6 до 4 мм. Это позволяет менять жало под размер контакта, сохраняя одинаковую жёсткость и посадку клина.

Паяльные жала

Серия XH

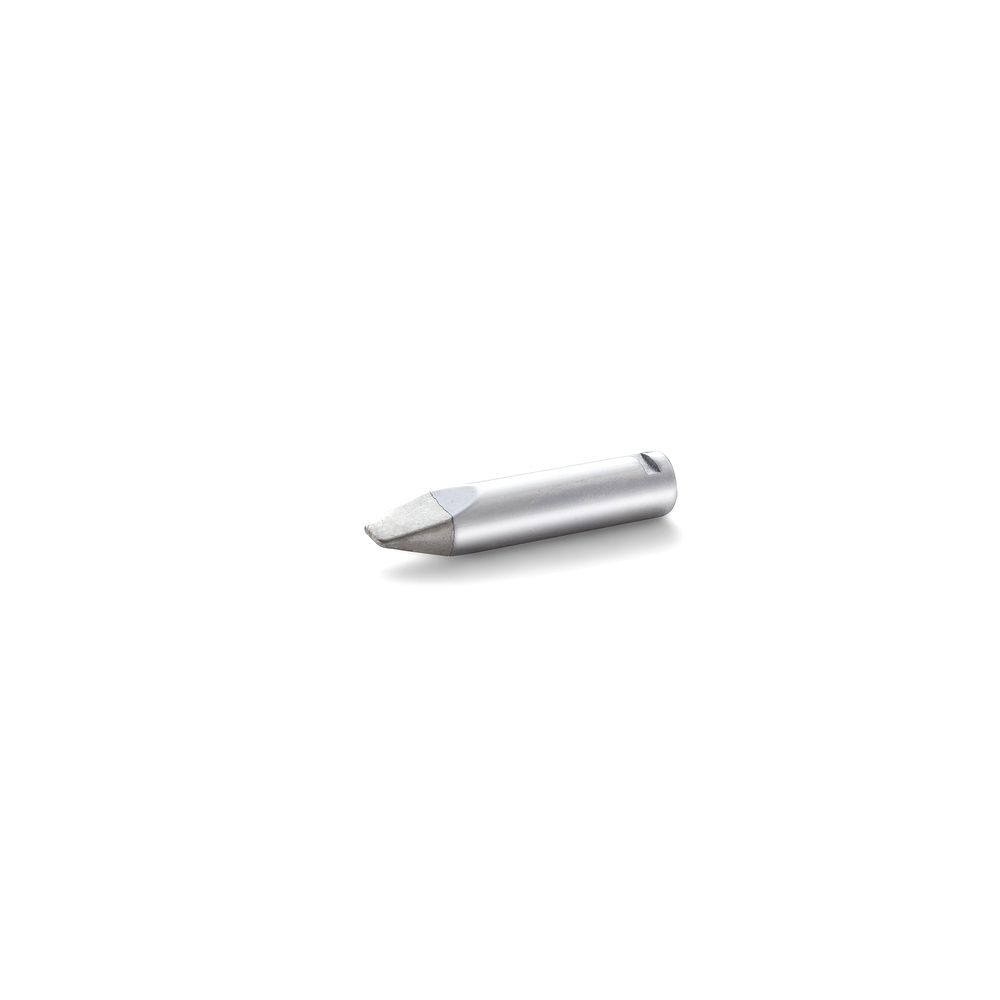

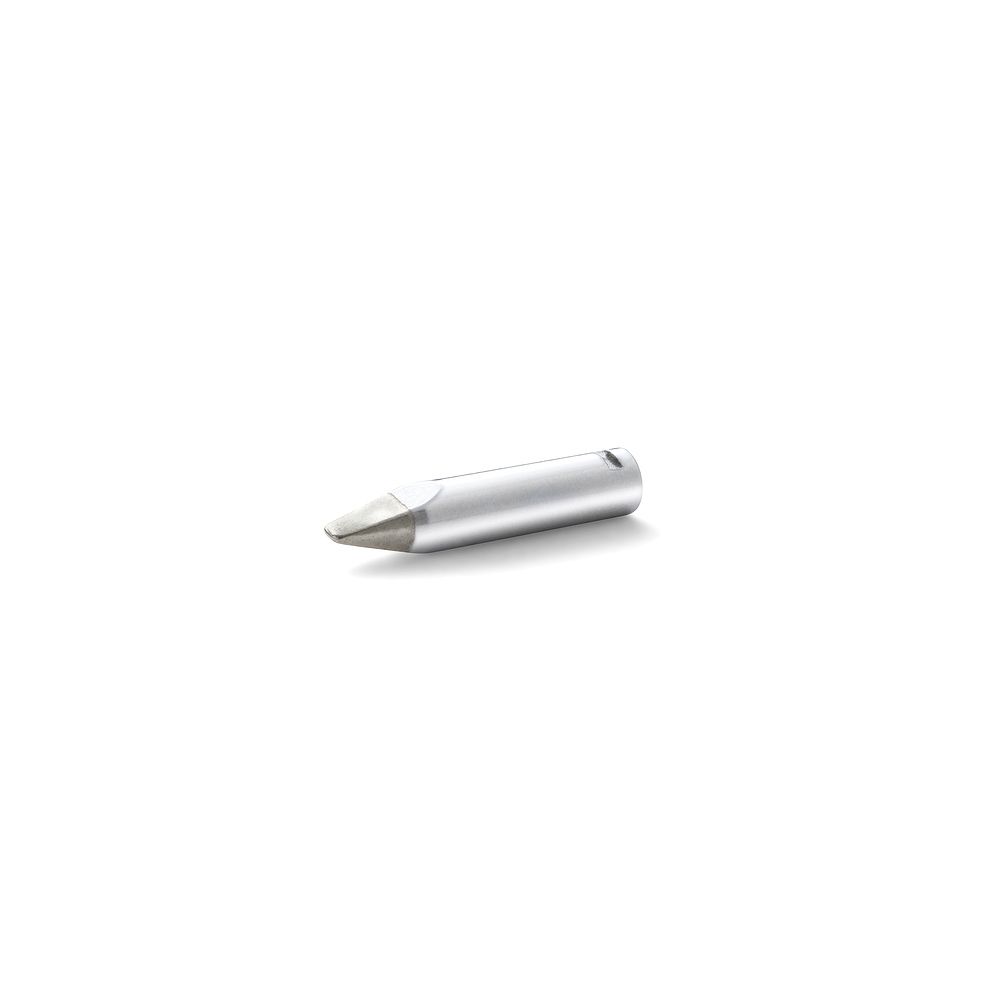

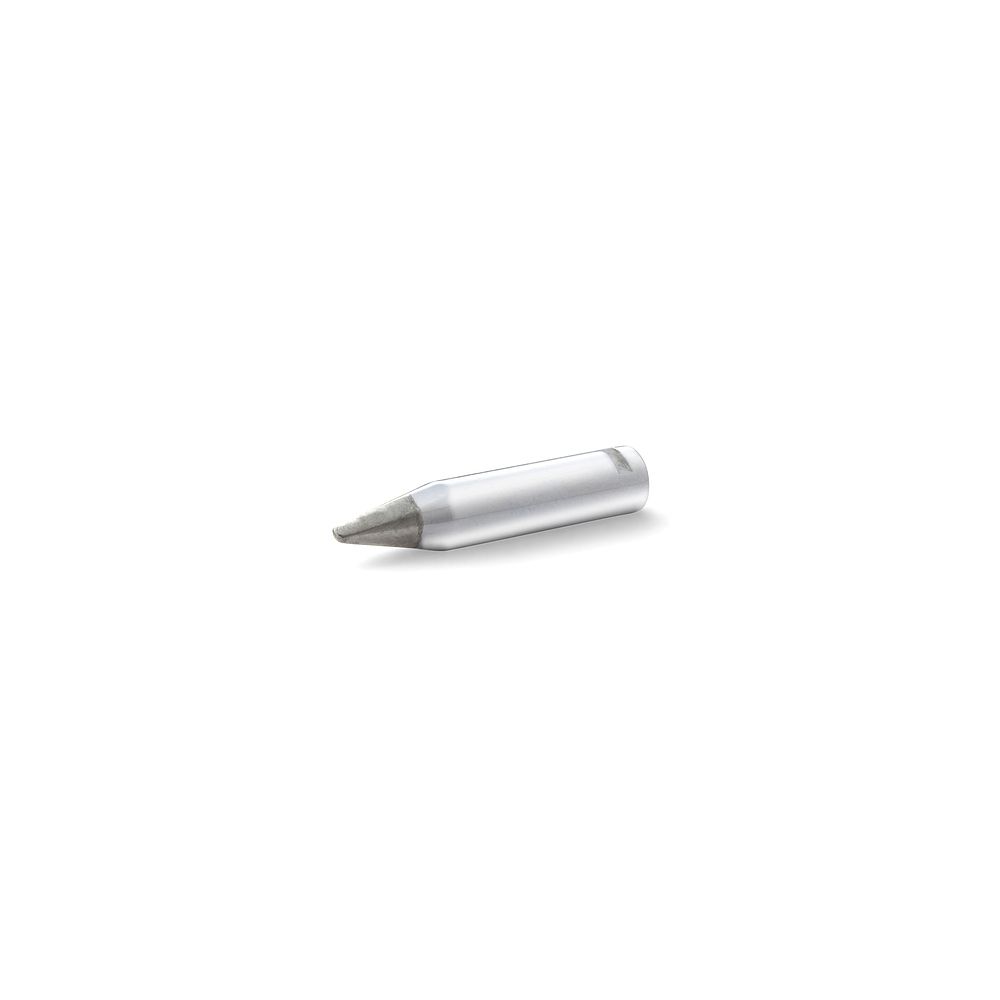

Серия XH - сменные клиновидные жала Weller для паяльников WTP 90 и WXP 90. Позиции различаются шириной рабочей части: XH A 1,6x0,8 мм, XH B 2,4x0,8 мм, XH C 3,2x0,8 мм и XH D 4x0,8 мм при одинаковой толщине 0,8 мм. Узкие жала подходят для выводов и контактных площадок, широкие - для разъёмов и многовыводных корпусов.

Товаров: 4
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Серия XH

Что важно при выборе: характеристики, сравнение и типичные области применения.

Критерии выбора

Параметр	Значения в категории	На что смотреть
Совместимый паяльник	WTP 90, WXP 90	Серия XH рассчитана только на эти паяльники, к другим моделям не подходят.
Форма жала	клиновидное	Клин передаёт тепло плоскостью и подходит для выводов, площадок и разъёмов.
Ширина x толщина	1,6x0,8 мм, 2,4x0,8 мм, 3,2x0,8 мм, 4x0,8 мм	Ширину выбирают по размеру контактной площадки или вывода.
Длина жала	от 5,5 до 27 мм	Длина влияет на доступ к соединению в плотном монтаже.
ESD-безопасность	да, у большинства позиций	Для работы с чувствительными к статике компонентами проверьте отметку в карточке.

Частые вопросы

Для каких паяльников подходят жала серии XH?: Жала серии XH предназначены для паяльников Weller WTP 90 и WXP 90.
Чем отличаются XH A, XH B, XH C и XH D?: Шириной клина: 1,6 мм, 2,4 мм, 3,2 мм и 4 мм соответственно, толщина у всех 0,8 мм.
Какое жало XH взять для разъёмов?: Для разъёмов и многовыводных корпусов подходят широкие клинья XH C или XH D, для мелких выводов - XH A.
Как продлить ресурс жала?: Не превышайте необходимую температуру пайки: это бережёт покрытие наконечника.
Для чего жала XH HX и XH HXHS 0,8x0,4 мм?: Долотообразные жала XH HX (T0054491299) и XH HXHS (T0054491399) размером 0,8x0,4 мм - самые узкие в серии XH. Их выбирают для мелких выводов и контактных площадок, где жала XH A и шире задевают соседние компоненты.
Какое жало XH выбрать для выводов на плате?: Для выводов и контактных площадок подходят узкие жала XH A 1,6x0,8 мм и XH B 2,4x0,8 мм. Для самых мелких выводов есть долотообразные XH HX и XH HXHS 0,8x0,4 мм.
Можно ли поставить жала XH на паяльник WXP 120?: Нет, серия XH рассчитана только на паяльники WTP 90 и WXP 90. Для WP 120 и WXP 120 предназначена серия XT, а для WP 200 и WXP 200 - серия XHT, поэтому серию жала подбирают по модели паяльника.
Какая длина у жал серии XH?: Длина жал серии XH от 5,5 до 27 мм. Длинное жало даёт доступ к соединению в плотном монтаже между высокими компонентами, короткое ближе к нагревателю и быстрее восстанавливает температуру.
Подходят ли жала XH для ESD-участков?: Большинство жал серии XH ESD-безопасны и подходят для работы с чувствительными к статике компонентами. Перед установкой на антистатическом участке проверяют отметку ESD у конкретной позиции.
Почему у жал XH одинаковая толщина 0,8 мм?: Жала XH A, XH B, XH C и XH D имеют одинаковую толщину 0,8 мм и различаются только шириной от 1,6 до 4 мм. Это позволяет менять жало под размер контакта, сохраняя одинаковую жёсткость и посадку клина.
