Как подобрать сопло для выпайки?

По модели демонтажного инструмента и по внутреннему диаметру: он должен быть чуть больше диаметра вывода, тогда припой отсасывается полностью.

Какие насадки подходят к DSX 80 и DXV 80?

Сопла серии DX, например DX 110-117 с внутренним диаметром от 0,7 до 1,8 мм. Есть и измерительный наконечник DX для контроля температуры.

Какие насадки нужны для WXDP 120?

Всасывающие насадки XDS: XDS 1 с внутренним диаметром 1,4 мм, XDS 2 - 3 мм, XDS 3 - 1 мм.

Как выпаять многовыводной DIL-корпус?

Для DIL-корпусов применяют специальные распаечные насадки, которые прогревают весь ряд выводов сразу.

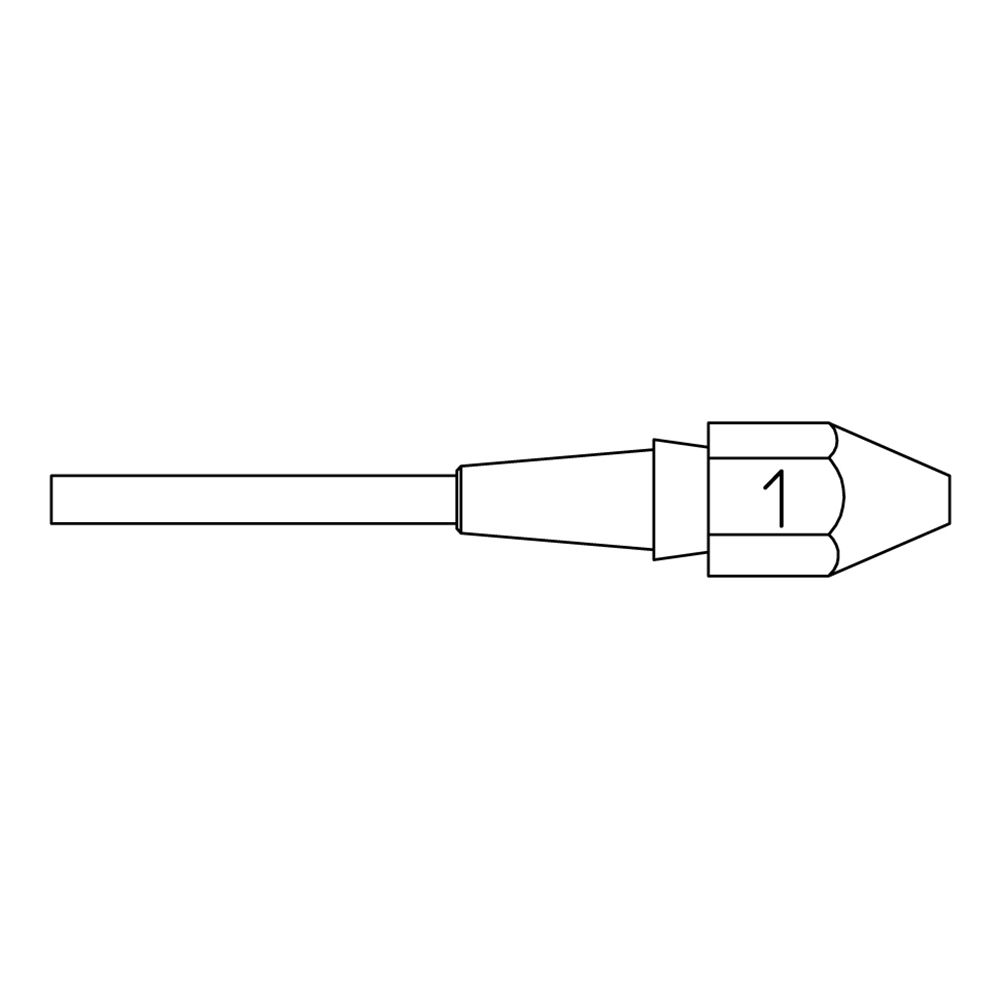

Чем отличаются насадки XDS и XDSL для WXDP 120?

Насадки XDS 1, XDS 2 и XDS 3 - стандартные всасывающие сопла для демонтажного паяльника WXDP 120. Сопла XDSL имеют покрытие Longlife с повышенным ресурсом и выбираются для интенсивной выпайки, когда стандартные сопла изнашиваются быстрее.

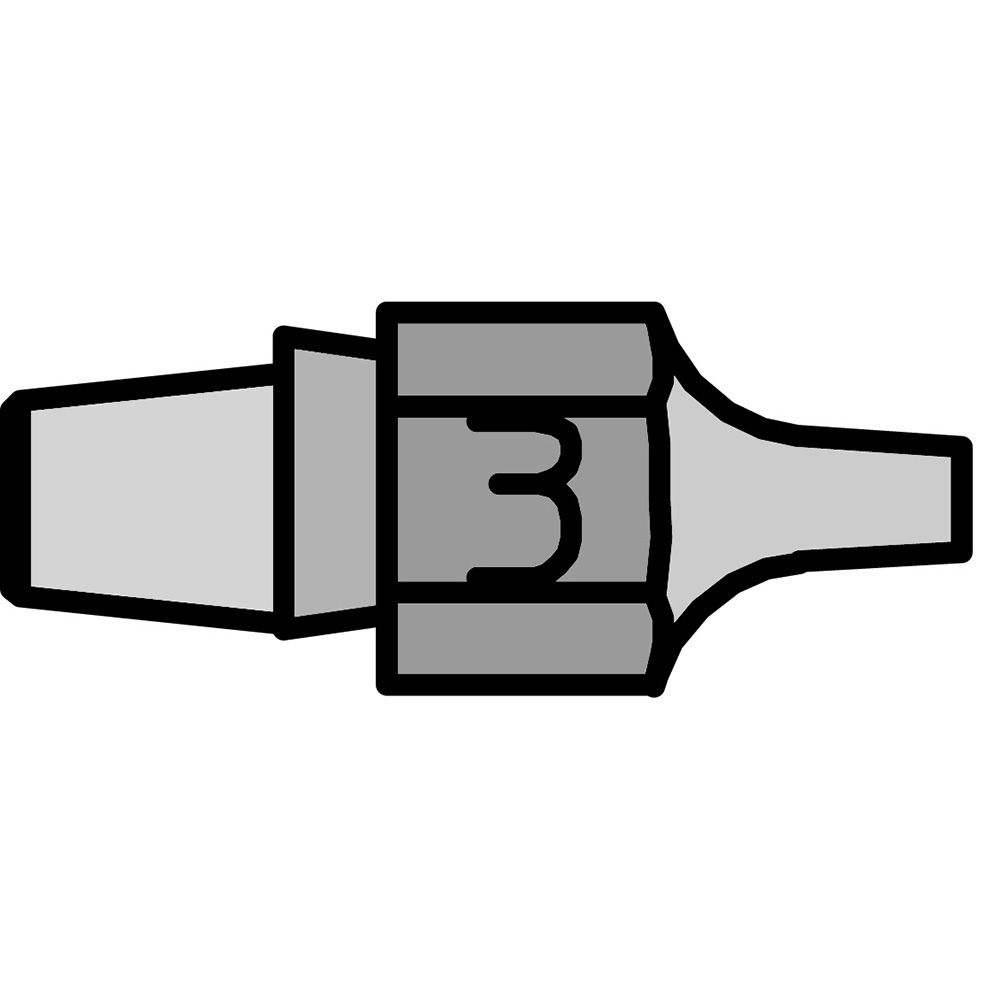

Какие сопла DX подходят к DSX 80 и DXV 80?

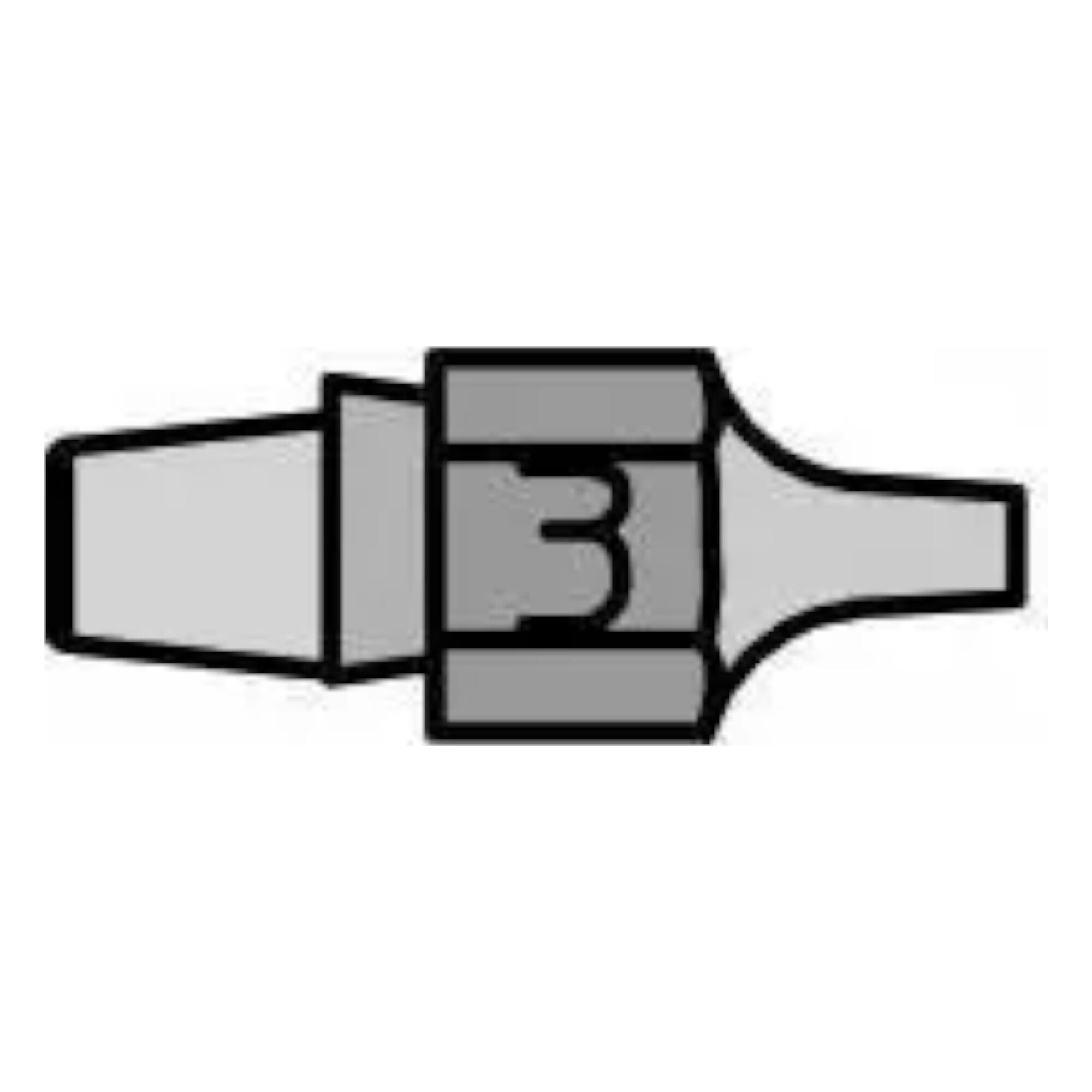

К демонтажным паяльникам DSX 80 и DXV 80 подходят сопла DX 110-119 с внутренним диаметром от 0,7 до 1,8 мм. Например, насадка DX 113 есть в упаковке по 100 шт, что удобно для участков с частой выпайкой.

Когда нужна длинная насадка для выпайки?

Длина насадок раздела от 9,5 до 31 мм, чаще 23 и 29 мм. Длинное сопло удобнее для глубоко посаженных выводов и плотного монтажа, где короткое сопло не достаёт до вывода из-за высоких соседних компонентов.

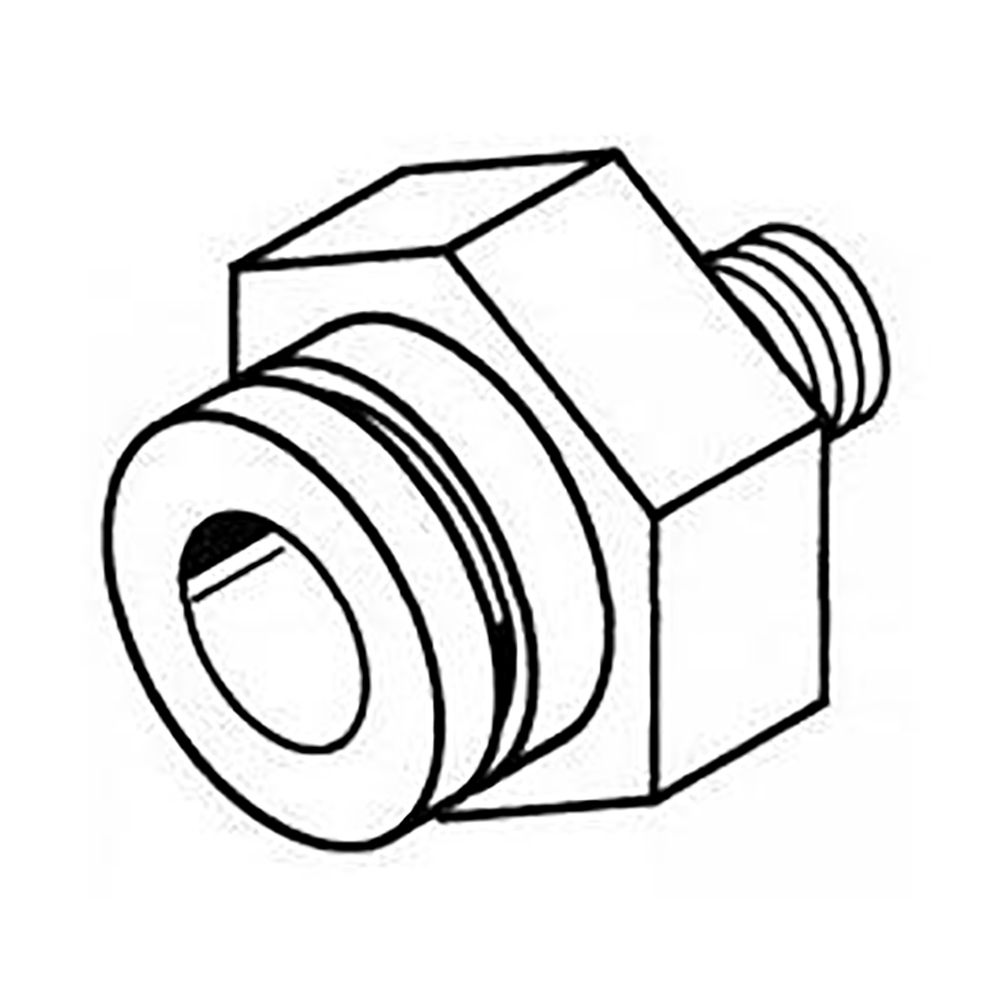

Для чего головки CSF в разделе насадок для выпайки?

Головки CSF - сменные головки для демонтажного инструмента Weller. Их подбирают по модели инструмента так же, как сопла DX, DS и XDS, потому что серия насадки жёстко привязана к паяльнику.

Что будет, если взять сопло с внутренним диаметром меньше вывода?

Если внутренний диаметр сопла меньше или равен диаметру вывода, сопло не охватывает вывод, вакуум не создаёт потока и припой отсасывается плохо. Диаметр выбирают чуть больше вывода, в разделе он от 0,55 до 3 мм.

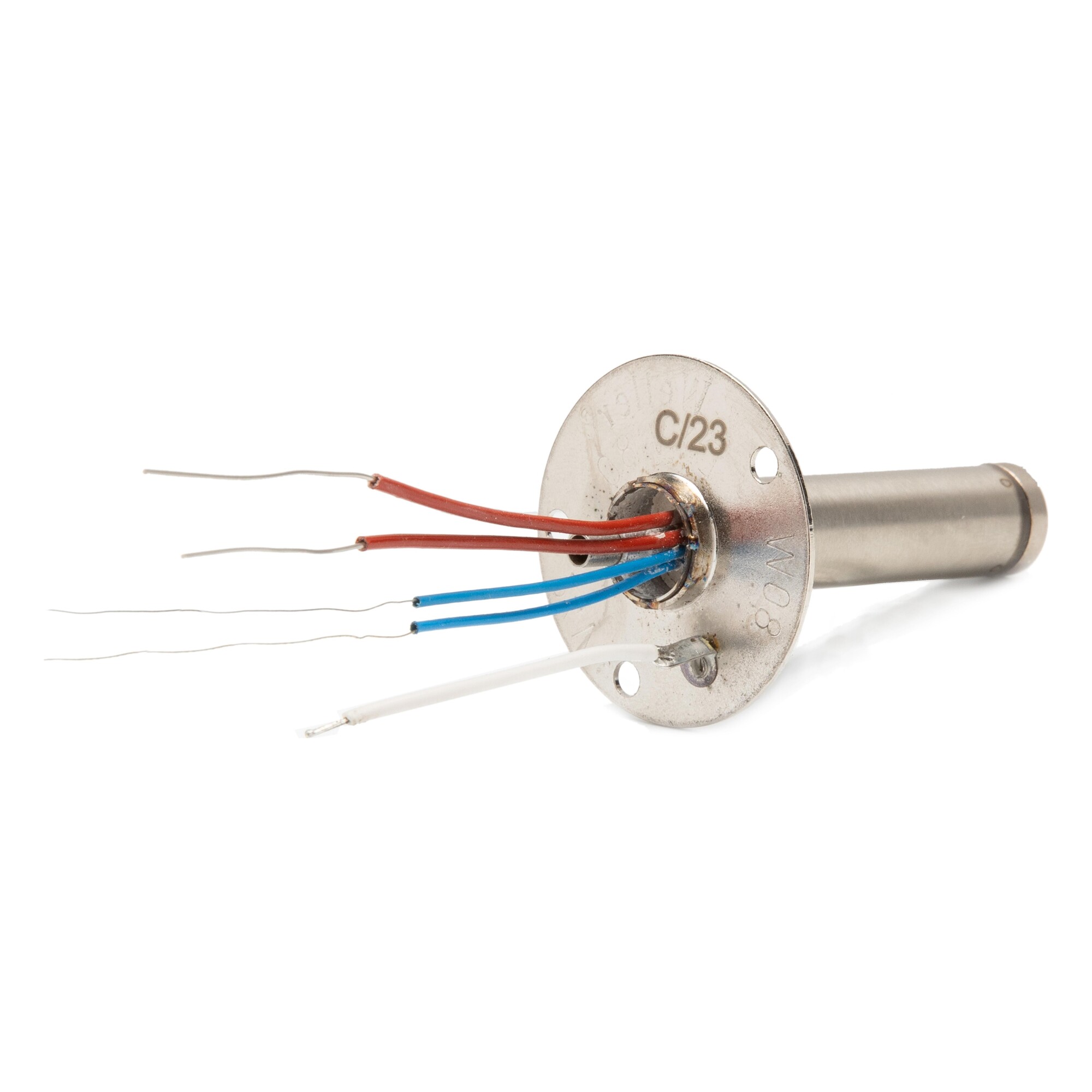

Для чего выпаечная головка T0058741822N на 80 Вт?

Выпаечная головка T0058741822N мощностью 80 Вт предназначена для DVX 80 и заменяет изношенную головку без замены всего демонтажного инструмента. Головку подбирают по модели паяльника и его мощности.

Паяльные жала и насадки

Насадки для выпайки

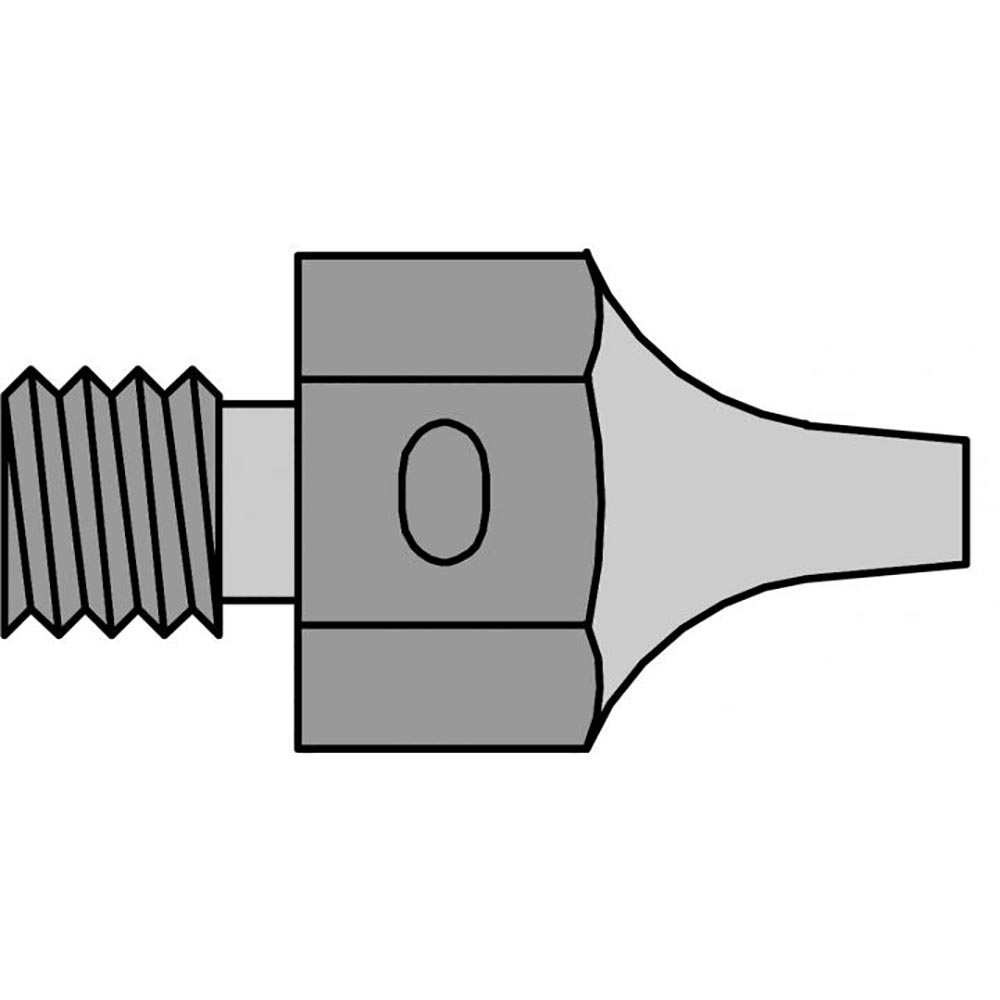

Сменные насадки и сопла для демонтажных паяльников и станций Weller: отсасывающие сопла DX, DS, XDS и XDSL, головки CSF и распаечные насадки для DIL-корпусов. Полое сопло втягивает расплавленный припой под вакуумом и освобождает выводы компонента. Внутренний диаметр - от 0,55 до 3 мм, его берут чуть больше диаметра вывода; модель сопла выбирают под инструмент: DSX 80 и DXV 80, WXDP 120 и другие.

Быстрый подбор

Отфильтруйте насадки по паяльнику, серии и защите от статики.

Для WXDP 120 / WDP 120Всасывающие насадки XDS к демонтажному паяльнику.внутр. от 1 до 3 мм Серия DILНасадки, прогревающие весь ряд выводов DIL-корпуса.многовыводные корпуса ESD-безопасныеДля работы с чувствительными к статике компонентами.IEC 61340-5-1Позиции с указанным соответствием стандарту.

Товаров: 52
Подкатегорий: 6
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Насадки для выпайки

Что важно при выборе: характеристики, сравнение и типичные области применения.

Критерии выбора

Параметр	Значения в категории	На что смотреть
Совместимый инструмент	DSX 80, DXV 80, WXDP 120 / WDP 120, DSX 120	серия сопла привязана к модели паяльника
Внутренний диаметр	от 0,55 до 3 мм, часто 0,7, 1, 1,2 и 1,8 мм	чуть больше диаметра вывода, иначе отсос слабый
Длина насадки	от 9,5 до 31 мм, часто 23 и 29 мм	длинное сопло удобнее для глубоко посаженных выводов
Серия	DX, DS, XDS, XDSL, CSF, DIL	DIL - для многовыводных корпусов
Мощность инструмента	от 80 до 120 Вт	указана для головок и насадок с нагревом
Макс. рабочая температура	370 °C	для позиций, где она указана
Защита и стандарт	ESD-безопасные, IEC 61340-5-1	для работы в зоне защиты от статики

Частые вопросы

Как подобрать сопло для выпайки?: По модели демонтажного инструмента и по внутреннему диаметру: он должен быть чуть больше диаметра вывода, тогда припой отсасывается полностью.
Какие насадки подходят к DSX 80 и DXV 80?: Сопла серии DX, например DX 110-117 с внутренним диаметром от 0,7 до 1,8 мм. Есть и измерительный наконечник DX для контроля температуры.
Какие насадки нужны для WXDP 120?: Всасывающие насадки XDS: XDS 1 с внутренним диаметром 1,4 мм, XDS 2 - 3 мм, XDS 3 - 1 мм.
Как выпаять многовыводной DIL-корпус?: Для DIL-корпусов применяют специальные распаечные насадки, которые прогревают весь ряд выводов сразу.
Чем отличаются насадки XDS и XDSL для WXDP 120?: Насадки XDS 1, XDS 2 и XDS 3 - стандартные всасывающие сопла для демонтажного паяльника WXDP 120. Сопла XDSL имеют покрытие Longlife с повышенным ресурсом и выбираются для интенсивной выпайки, когда стандартные сопла изнашиваются быстрее.
Какие сопла DX подходят к DSX 80 и DXV 80?: К демонтажным паяльникам DSX 80 и DXV 80 подходят сопла DX 110-119 с внутренним диаметром от 0,7 до 1,8 мм. Например, насадка DX 113 есть в упаковке по 100 шт, что удобно для участков с частой выпайкой.
Когда нужна длинная насадка для выпайки?: Длина насадок раздела от 9,5 до 31 мм, чаще 23 и 29 мм. Длинное сопло удобнее для глубоко посаженных выводов и плотного монтажа, где короткое сопло не достаёт до вывода из-за высоких соседних компонентов.
Для чего головки CSF в разделе насадок для выпайки?: Головки CSF - сменные головки для демонтажного инструмента Weller. Их подбирают по модели инструмента так же, как сопла DX, DS и XDS, потому что серия насадки жёстко привязана к паяльнику.
Что будет, если взять сопло с внутренним диаметром меньше вывода?: Если внутренний диаметр сопла меньше или равен диаметру вывода, сопло не охватывает вывод, вакуум не создаёт потока и припой отсасывается плохо. Диаметр выбирают чуть больше вывода, в разделе он от 0,55 до 3 мм.
Для чего выпаечная головка T0058741822N на 80 Вт?: Выпаечная головка T0058741822N мощностью 80 Вт предназначена для DVX 80 и заменяет изношенную головку без замены всего демонтажного инструмента. Головку подбирают по модели паяльника и его мощности.
