Как подобрать жало к паяльнику?

Сначала определите серию по модели паяльника, затем форму и размер наконечника под задачу. Например, LT подходит к WP 80, WSP 80 и WXP 80, XT - к WP 120 и WXP 120, XNT - к WP 65, WTP 90 и WXP 90.

Можно ли поставить жало другой серии?

Нет. У жал несовместимых серий различаются посадка, длина и тепловой контакт с нагревателем.

Какие жала нужны для микропаяльников и пинцетов?

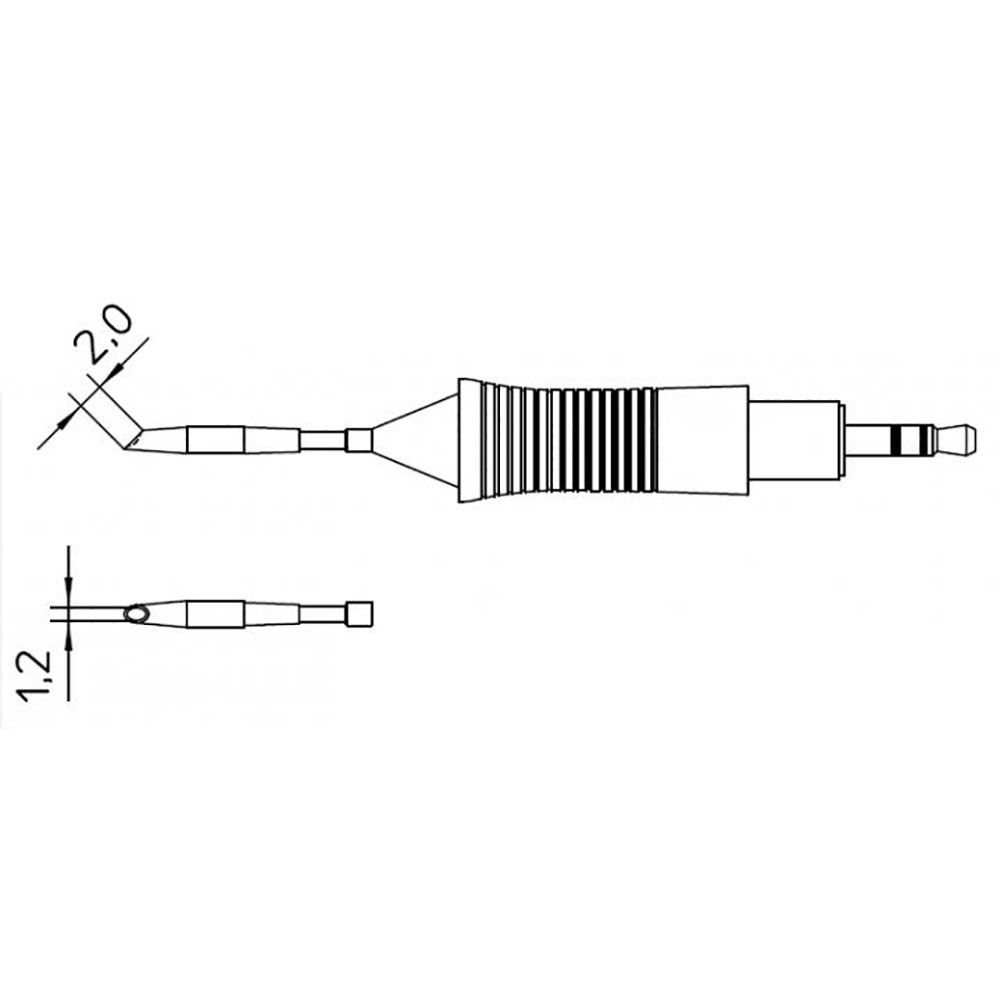

Микрожала RT и RTM рассчитаны на микропаяльники WMRP, WXMP и микропинцеты.

Чем различаются жала внутри серии?

Формой (клиновидное, коническое, круглое, ножевидное) и размером: ширина рабочей части от 0,1 до 37 мм, длина от 1,8 до 62,3 мм.

Есть ли ESD-безопасные жала?

Да, ESD-безопасность указана в характеристиках жала, часть жал соответствует стандарту IEC 61340-5-1.

Чем жала RTP отличаются от жал RTM для микропаяльников?

Жала RTM предназначены для микропаяльников WXMP и WMRP и имеют размеры от 0,2 мм до 3,2x0,9 мм. Жала RTP рассчитаны на пико-паяльник WXPP и тонкие работы, начиная с конических 0,1 мм, - их выбирают для мельчайших компонентов под микроскопом.

Что означает обозначение NW у паяльного жала?

NW обозначает несмачиваемое жало, например RTP 001 C NW, RTP 002 S NW и RTP 010 K NW. Несмачиваемая рабочая часть не набирает припой и используется для точечной подачи тепла и операций, где наплыв припоя на жале мешает.

Для каких паяльников предназначены жала RTU на 150 Вт?

Жала RTU мощностью 150 Вт рассчитаны на ультра-паяльник WXUP MS. В серии есть конические, скошенные, клиновидные до 9,3x2 мм и лезвийные до 33x1,5 мм жала для теплоёмких соединений и больших площадей пайки.

Зачем нужны жала с депо припоя RTP 020 G и RTU 020 G MS?

Жала с депо (лотком) для припоя RTP 020 G размером 2 мм и RTU 020 G MS 2x1,3 мм удерживают каплю припоя в углублении рабочей части. Их используют для протяжной пайки многовыводных корпусов, когда жало ведут вдоль ряда выводов.

Какие жала есть для сетевого паяльника WEP 70?

Для WEP 70 предназначены жала серии ET, например скошенное на 45° ET BB 2,4 мм (4ETBB-1) и остроконечное удлинённое ET-SL 0,3 мм (4ETSL-1). Жала других серий на WEP 70 не устанавливаются.

Паяльные жала и насадки

Паяльные жала

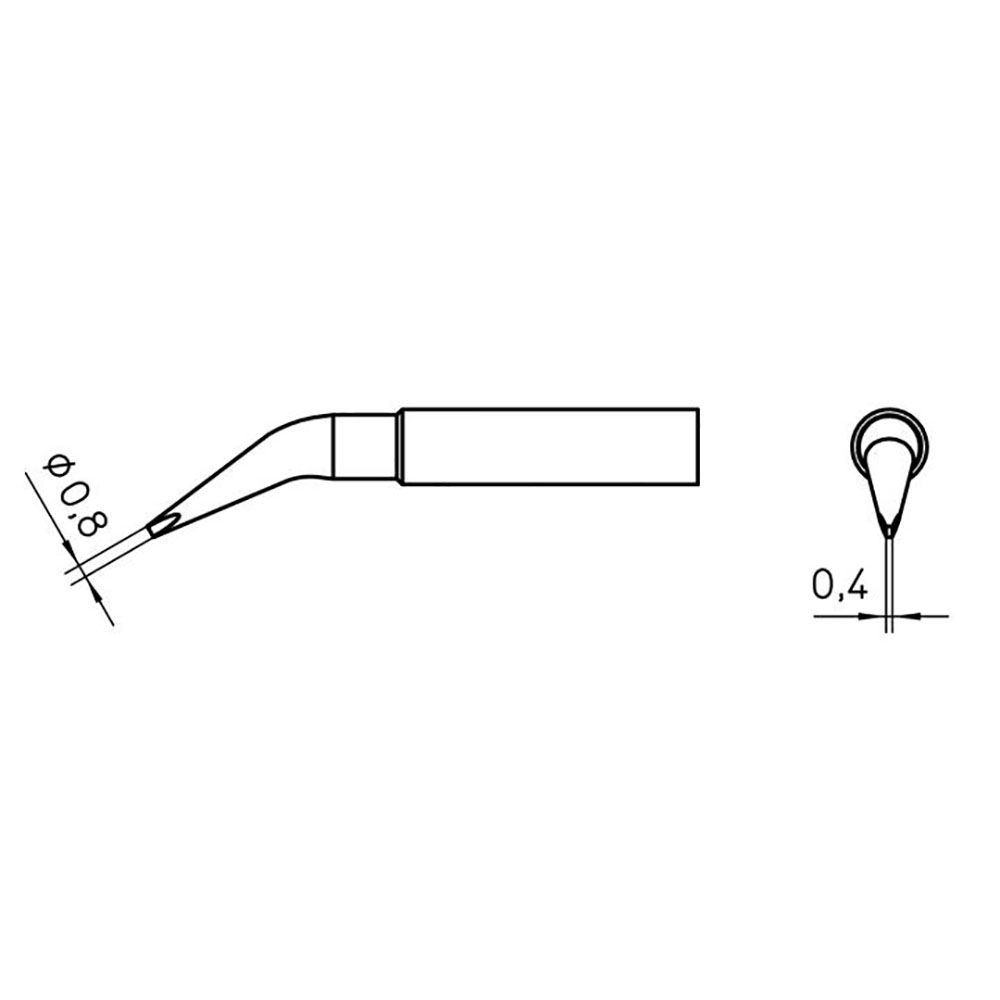

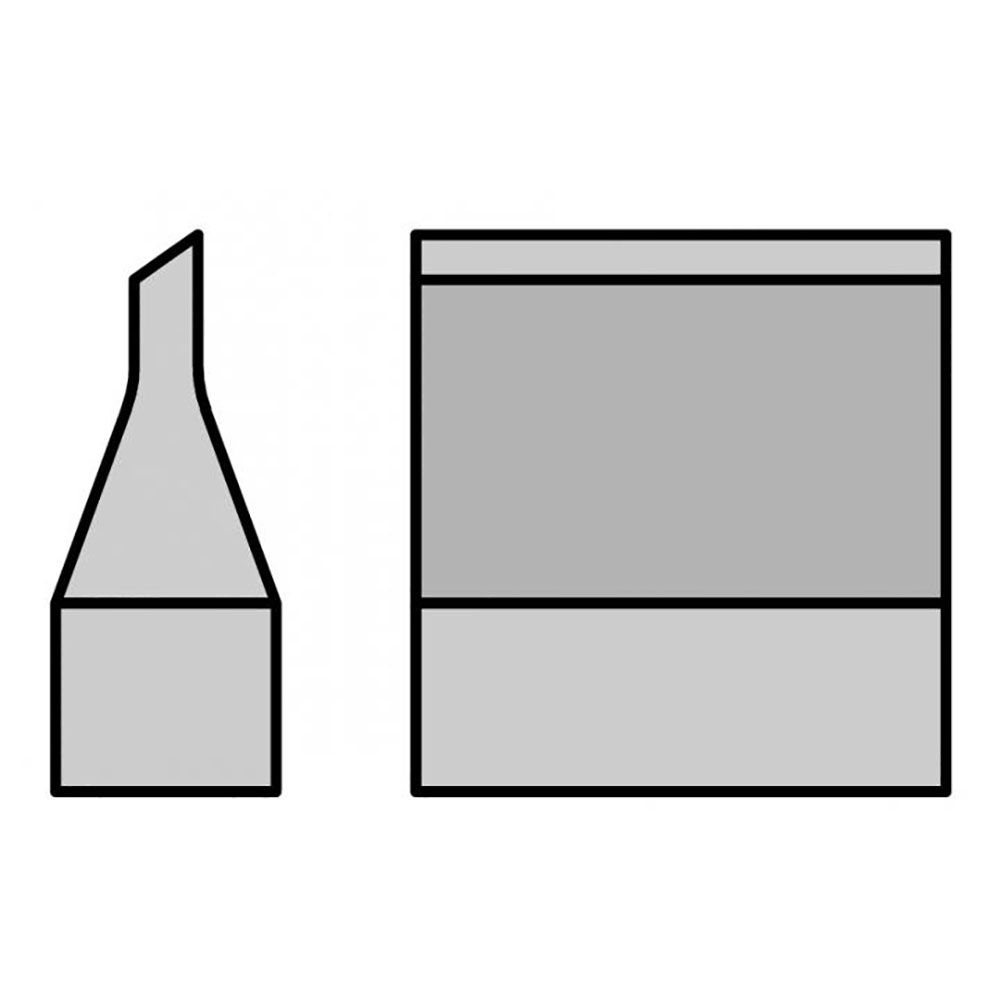

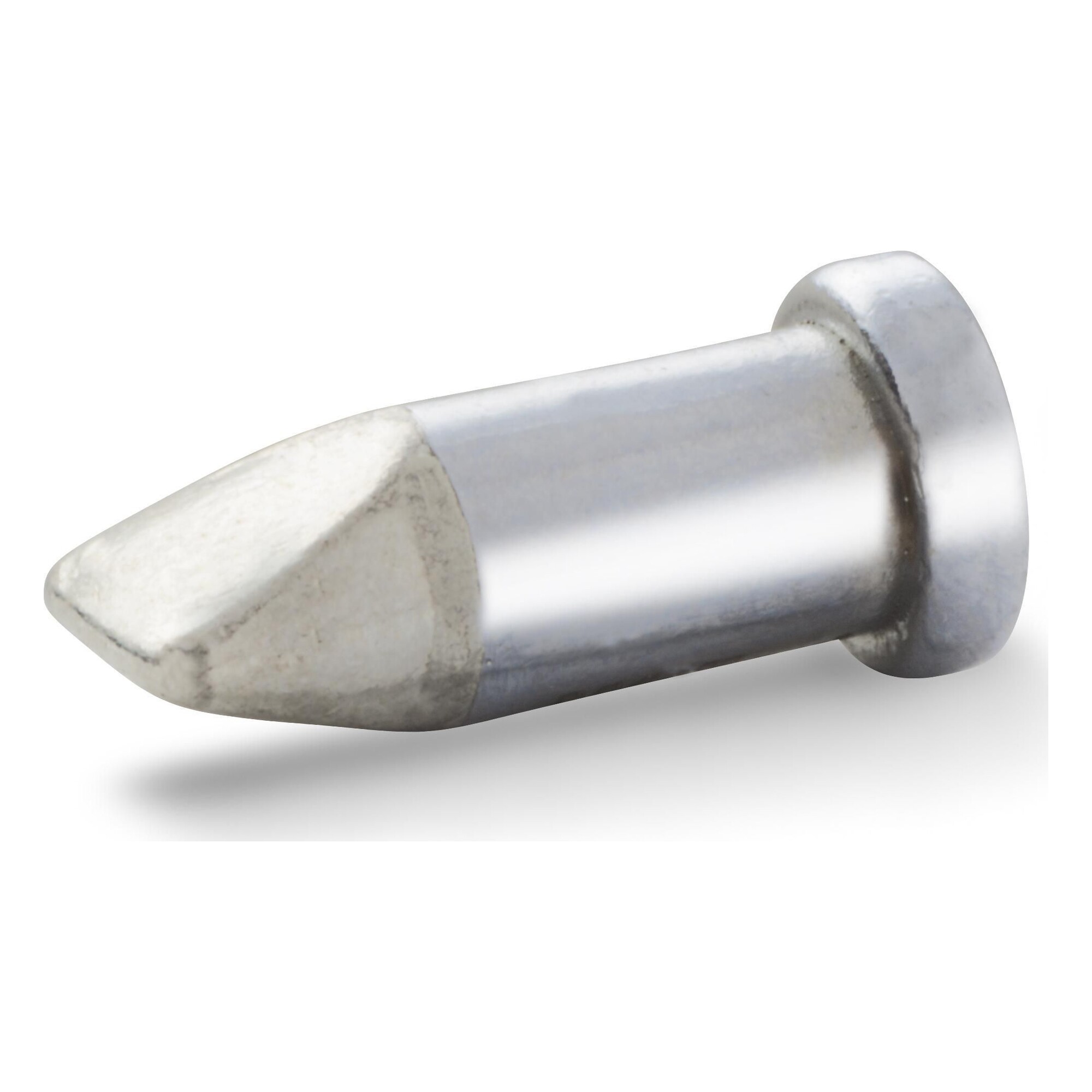

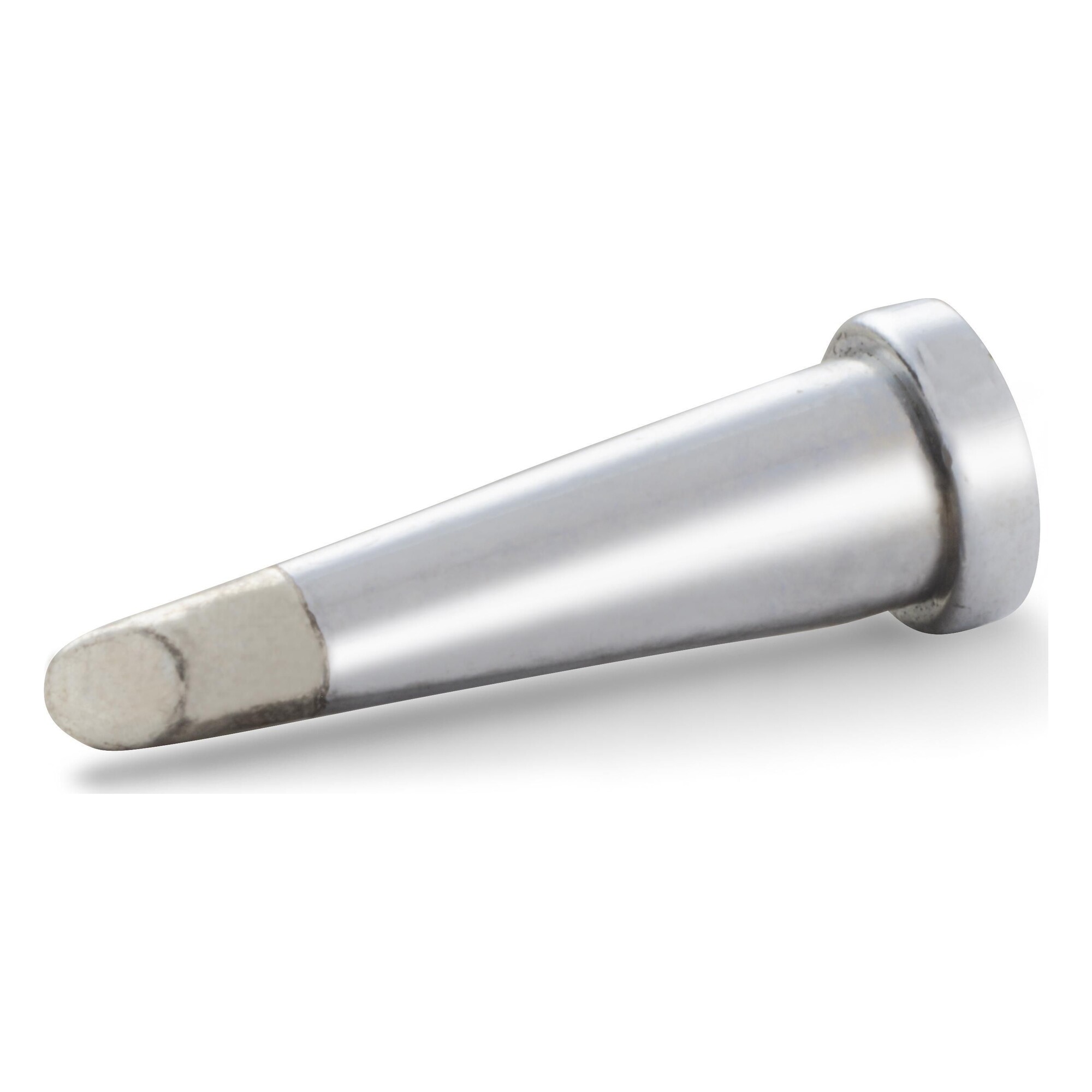

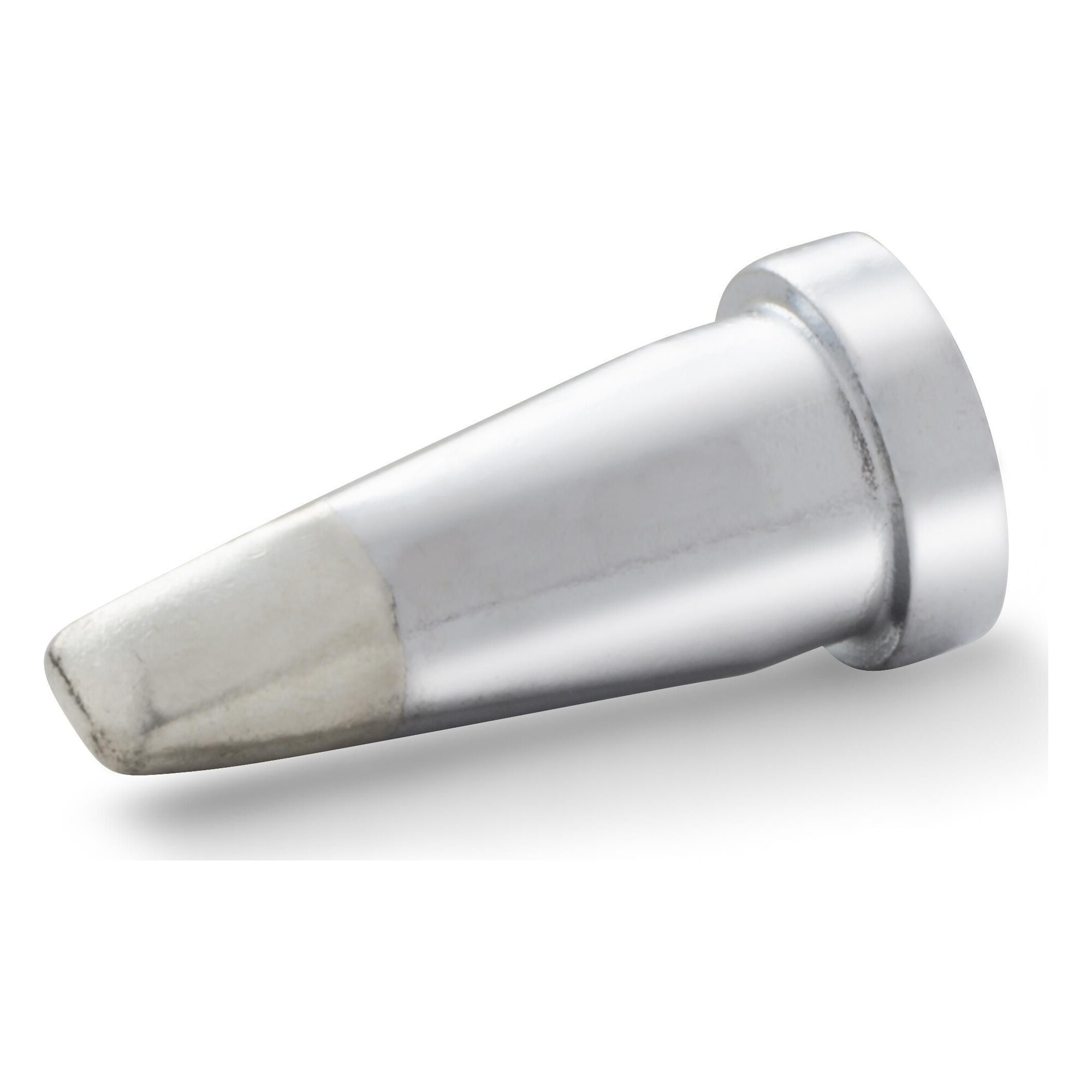

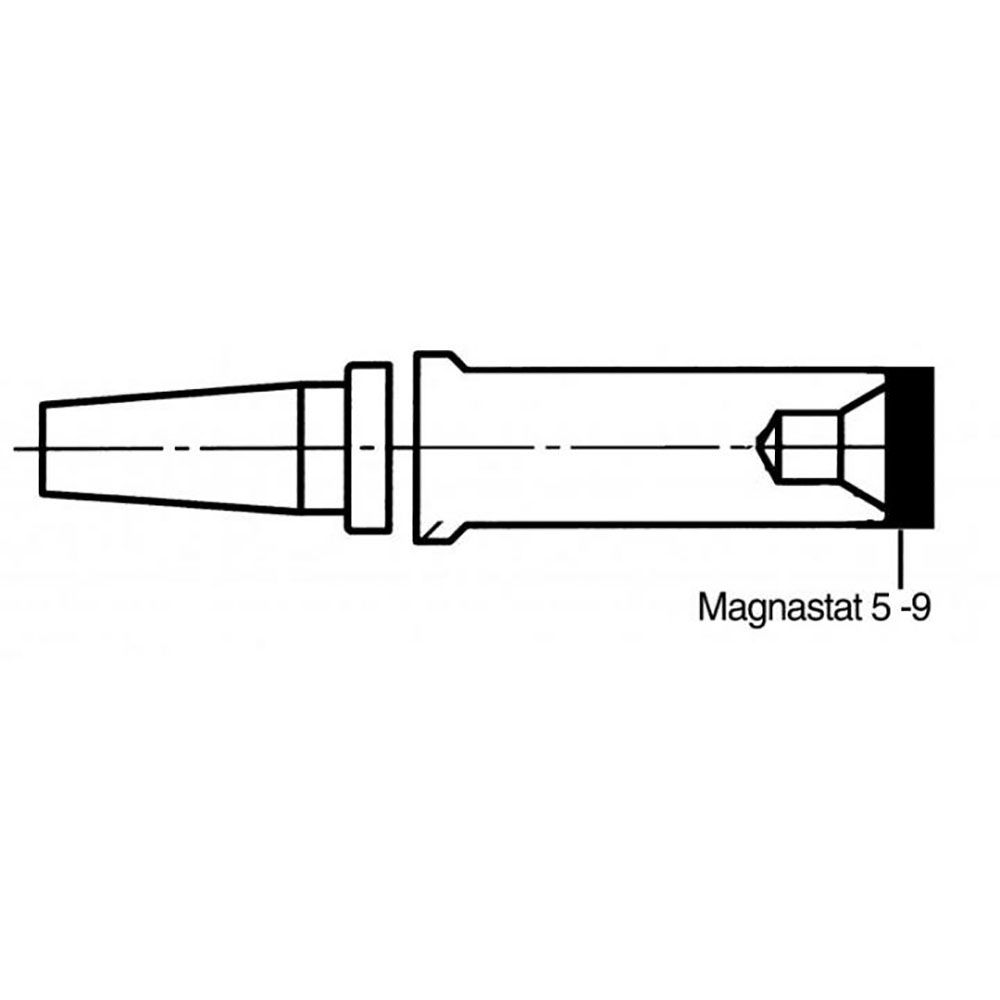

Сменные паяльные жала Weller серий LT, XT, XNT, RT, PT, ET и других для паяльников станций и сетевых паяльников. Каждая серия рассчитана на свои паяльники: LT - на WP 80, WSP 80 и WXP 80, XT - на WP 120 и WXP 120, XNT - на WP 65, WTP 90 и WXP 90. Внутри серии жала различаются формой (клиновидное, коническое, круглое, ножевидное), ориентацией и размером рабочей части от 0,1 до 37 мм.

Жала по паяльнику

Выберите модель паяльника: в выдаче останутся только совместимые жала.

WP 80 / WSP 80 / WXP 80Паяльники WP 80, WSP 80 и WXP 80.серия LT WP 120 / WXP 120Паяльники WP 120 и WXP 120.серия XT WP 65 / WXP 65Паяльники WP 65 и WXP 65.серия XNT WXMP / WMRPМикропаяльники для SMD и плотного монтажа.серия RT WSP 80 / WTCPПаяльники WSP 80 и WTCP.WXDP 120 / WDP 120Паяльники WXDP 120 и WDP 120.WP 200 / WXP 200Паяльники WP 200 и WXP 200.серия XHT

Товаров: 496
Подкатегорий: 15
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Паяльные жала

Что важно при выборе: характеристики, сравнение и типичные области применения.

Критерии выбора

Параметр	Значения в категории	На что смотреть
Серия	LT, RTU, RTP, PT, RTM, XNT, RT, ET, XT и др.	Серия определяется моделью паяльника.
Совместимый паяльник	WP 80 / WSP 80 / WXP 80, WP 120 / WXP 120, WP 65 / WXP 65, WXMP / WMRP и др.	Жало несовместимой серии не встанет: другая посадка и длина.
Форма жала	клиновидное, коническое, круглое, ножевидное, ложковидное, игольчатое, чиповое	Клин - для выводов и площадок, конус - для точечной пайки.
Ориентация	прямое, со срезом, изогнутое	Изогнутое жало - для доступа к контакту под углом.
Ширина / диаметр	от 0,1 до 37 мм	Размер под площадь контакта и тип компонента.
Длина жала	от 1,8 до 62,3 мм	Длинное жало - для труднодоступных мест.
Толщина	от 0,1 до 4,8 мм	Толщина клина влияет на теплопередачу.

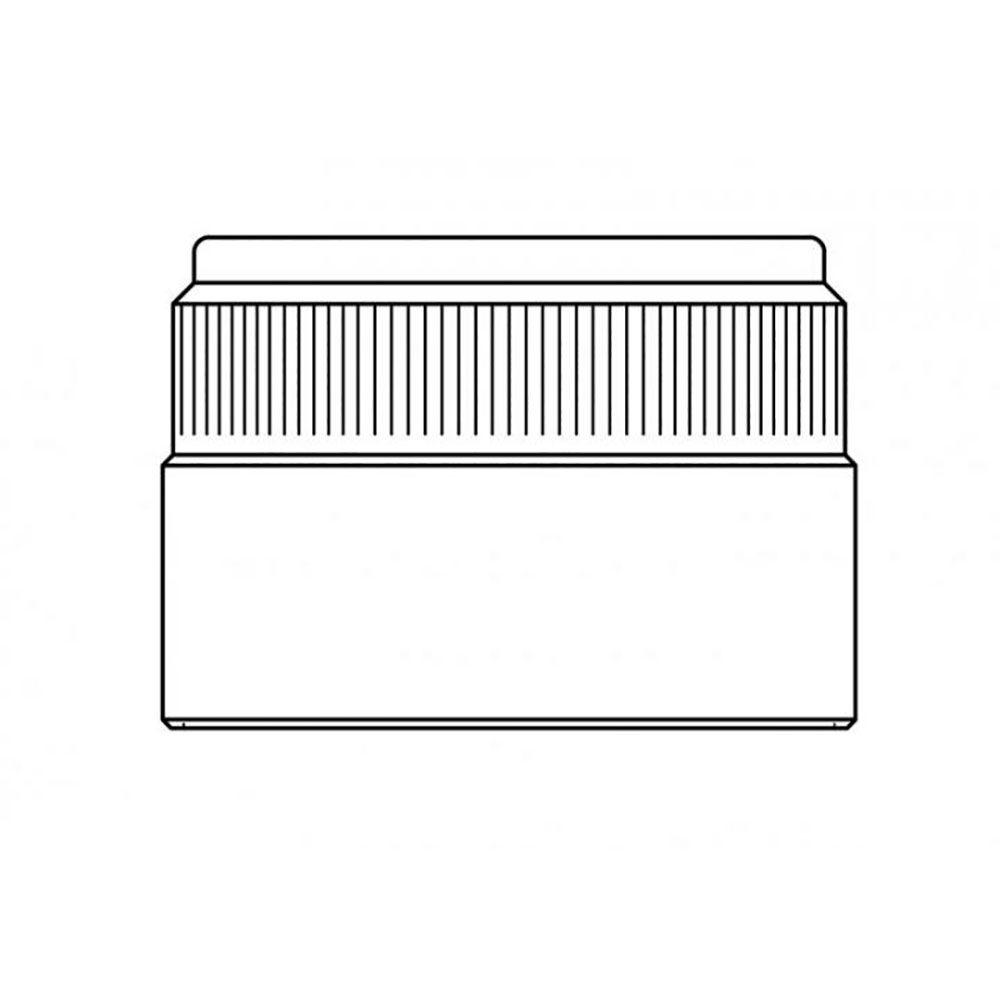

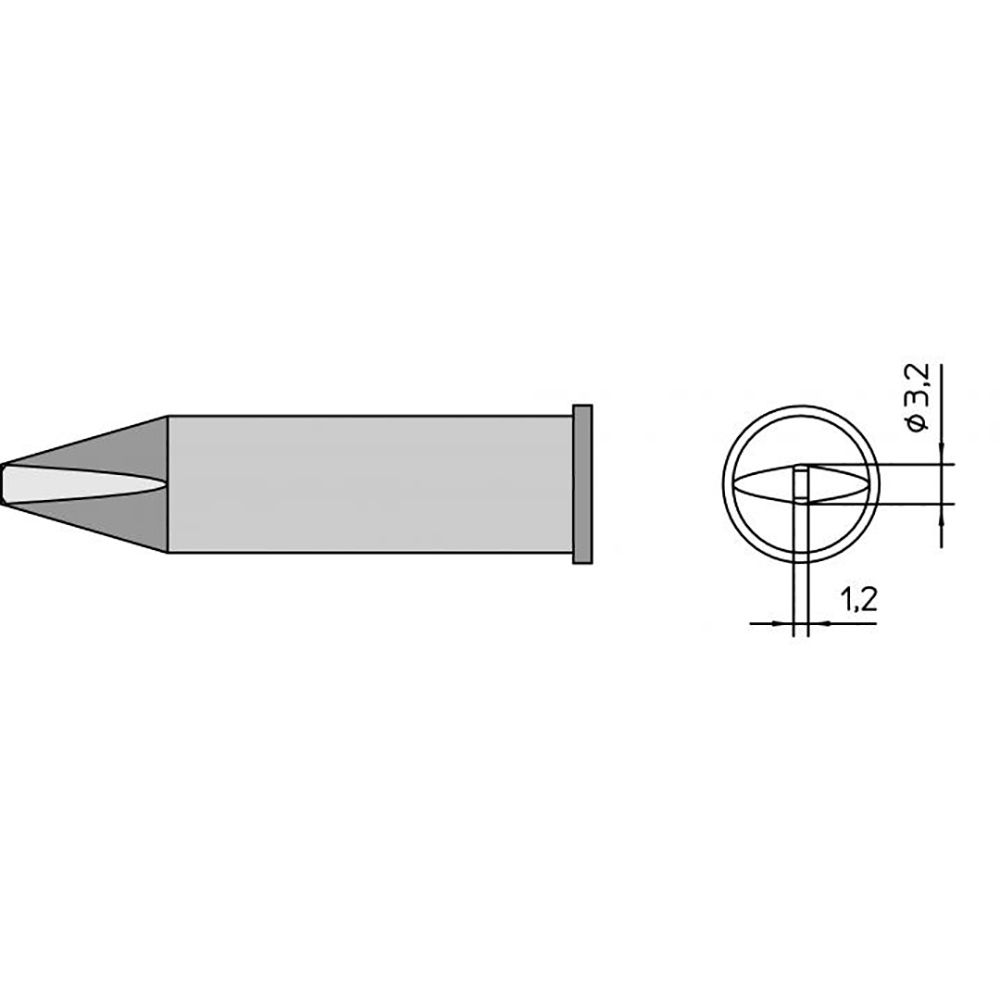

Мощность паяльника	от 40 до 200 Вт	Жала LHT, XT и XHT - для мощных паяльников.
Макс. температура	от 295 до 480 °C	Сверяйте с рабочей температурой станции.
ESD	ESD-безопасные, IEC 61340-5-1	Для работы с чувствительными к статике компонентами.

Частые вопросы

Как подобрать жало к паяльнику?: Сначала определите серию по модели паяльника, затем форму и размер наконечника под задачу. Например, LT подходит к WP 80, WSP 80 и WXP 80, XT - к WP 120 и WXP 120, XNT - к WP 65, WTP 90 и WXP 90.
Можно ли поставить жало другой серии?: Нет. У жал несовместимых серий различаются посадка, длина и тепловой контакт с нагревателем.
Какие жала нужны для микропаяльников и пинцетов?: Микрожала RT и RTM рассчитаны на микропаяльники WMRP, WXMP и микропинцеты.
Чем различаются жала внутри серии?: Формой (клиновидное, коническое, круглое, ножевидное) и размером: ширина рабочей части от 0,1 до 37 мм, длина от 1,8 до 62,3 мм.
Есть ли ESD-безопасные жала?: Да, ESD-безопасность указана в характеристиках жала, часть жал соответствует стандарту IEC 61340-5-1.

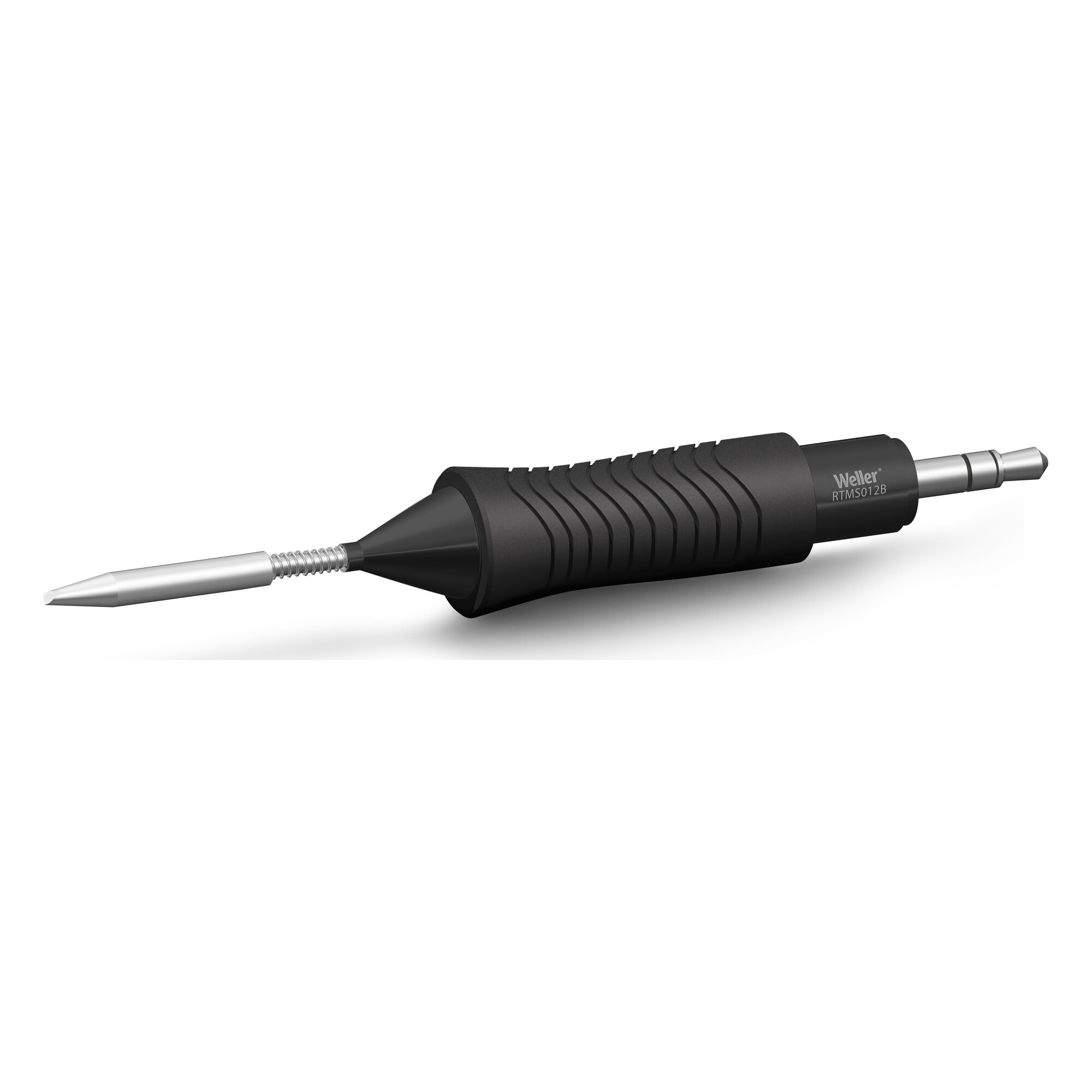

Чем жала RTP отличаются от жал RTM для микропаяльников?: Жала RTM предназначены для микропаяльников WXMP и WMRP и имеют размеры от 0,2 мм до 3,2x0,9 мм. Жала RTP рассчитаны на пико-паяльник WXPP и тонкие работы, начиная с конических 0,1 мм, - их выбирают для мельчайших компонентов под микроскопом.
Что означает обозначение NW у паяльного жала?: NW обозначает несмачиваемое жало, например RTP 001 C NW, RTP 002 S NW и RTP 010 K NW. Несмачиваемая рабочая часть не набирает припой и используется для точечной подачи тепла и операций, где наплыв припоя на жале мешает.
Для каких паяльников предназначены жала RTU на 150 Вт?: Жала RTU мощностью 150 Вт рассчитаны на ультра-паяльник WXUP MS. В серии есть конические, скошенные, клиновидные до 9,3x2 мм и лезвийные до 33x1,5 мм жала для теплоёмких соединений и больших площадей пайки.
Зачем нужны жала с депо припоя RTP 020 G и RTU 020 G MS?: Жала с депо (лотком) для припоя RTP 020 G размером 2 мм и RTU 020 G MS 2x1,3 мм удерживают каплю припоя в углублении рабочей части. Их используют для протяжной пайки многовыводных корпусов, когда жало ведут вдоль ряда выводов.

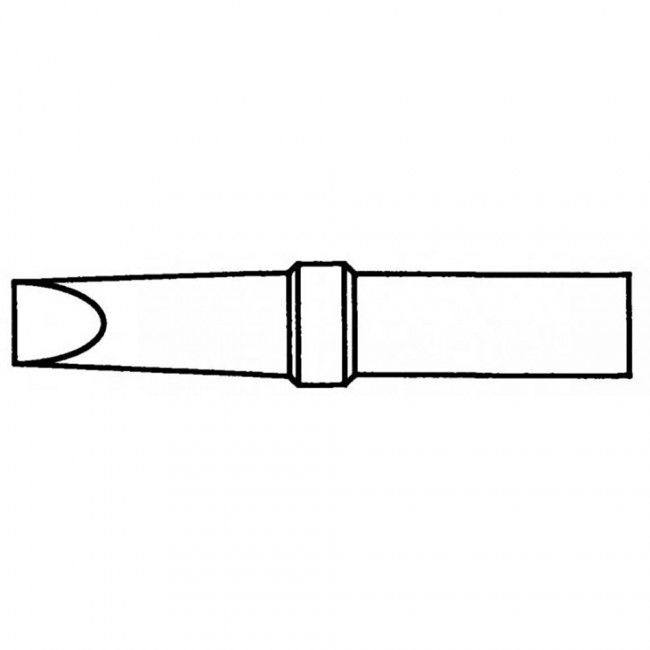

Какие жала есть для сетевого паяльника WEP 70?: Для WEP 70 предназначены жала серии ET, например скошенное на 45° ET BB 2,4 мм (4ETBB-1) и остроконечное удлинённое ET-SL 0,3 мм (4ETSL-1). Жала других серий на WEP 70 не устанавливаются.
