Как в серии CT задаётся температура?

Температуру определяет индекс в обозначении жала: 7 соответствует 370 °C, 8 - 425 °C. Паяльник MAGNASTAT регулирует её по точке Кюри наконечника.

Чем различаются CT2 и CT6?

CT2 - клиновидные насадки шириной от 7 до 11 мм, в том числе изогнутые. CT6 - клиновидные жала от 3,2 до 7 мм для паяльника W 101.

Можно ли изменить температуру без замены жала?

Нет. У паяльников MAGNASTAT температура задана самим наконечником, для другой температуры нужно жало с другим индексом.

Есть ли изогнутые жала CT?

Да, например CT2 EX7, CT2 EX8, CT2 FX8 и CT6 DX8 с изогнутым клином.

Как расшифровать обозначение жала CT, например CT2 EX8?

В обозначении CT2 EX8 CT2 - подсерия, буква E - ширина клина 7 мм, X - изогнутое исполнение, 8 - температура 425 °C. По той же схеме A соответствует 1,6 мм, B - 2,4 мм, C - 3,2 мм, D - 5 мм, F - 10 мм, G - 11 мм, а индекс 7 означает 370 °C.

Какое жало CT6 выбрать для паяльника W 101?

Для W 101 предназначены клиновидные жала CT6: C7 и C8 шириной 3,2 мм, D7 и D8 - 5 мм, E7 и E8 - 7 мм, есть также изогнутые CT6 CX7 и CT6 DX8. Ширину выбирают под контактную площадку, а индекс 7 или 8 - под припой и теплоёмкость соединения.

Для какого паяльника предназначены жала CT5 C7, C8 и D8?

Жала CT5 C7 и C8 шириной 3,2 мм и CT5 D8 шириной 5 мм предназначены для паяльника W 61. В подсерии CT5 есть и более узкие клинья: A7 и A8 на 1,6 мм, B7 и B8 на 2,4 мм, а также изогнутые AX7, AX8, BX7, CX8 и DX8.

Какое жало CT подходит для массивных соединений?

Для массивных соединений берут широкие насадки подсерии CT2: F7 и F8 с клином 10 мм, G8 шириной 11 мм, E7 и E8 на 7 мм. Широкий клин передаёт больше тепла и прогревает крупные клеммы и шины, а индекс 8 (425 °C) выбирают при большой теплоёмкости соединения.

Есть ли в серии CT жала с пониженной температурой?

Да, для чувствительных к нагреву соединений в серии есть жала с пониженной температурой в диапазоне 260-295 °C, например с индексом 6 вроде CT5 A6 и CT5 C6. Их выбирают, когда стандартные 370 °C (индекс 7) избыточны для компонента или припоя.

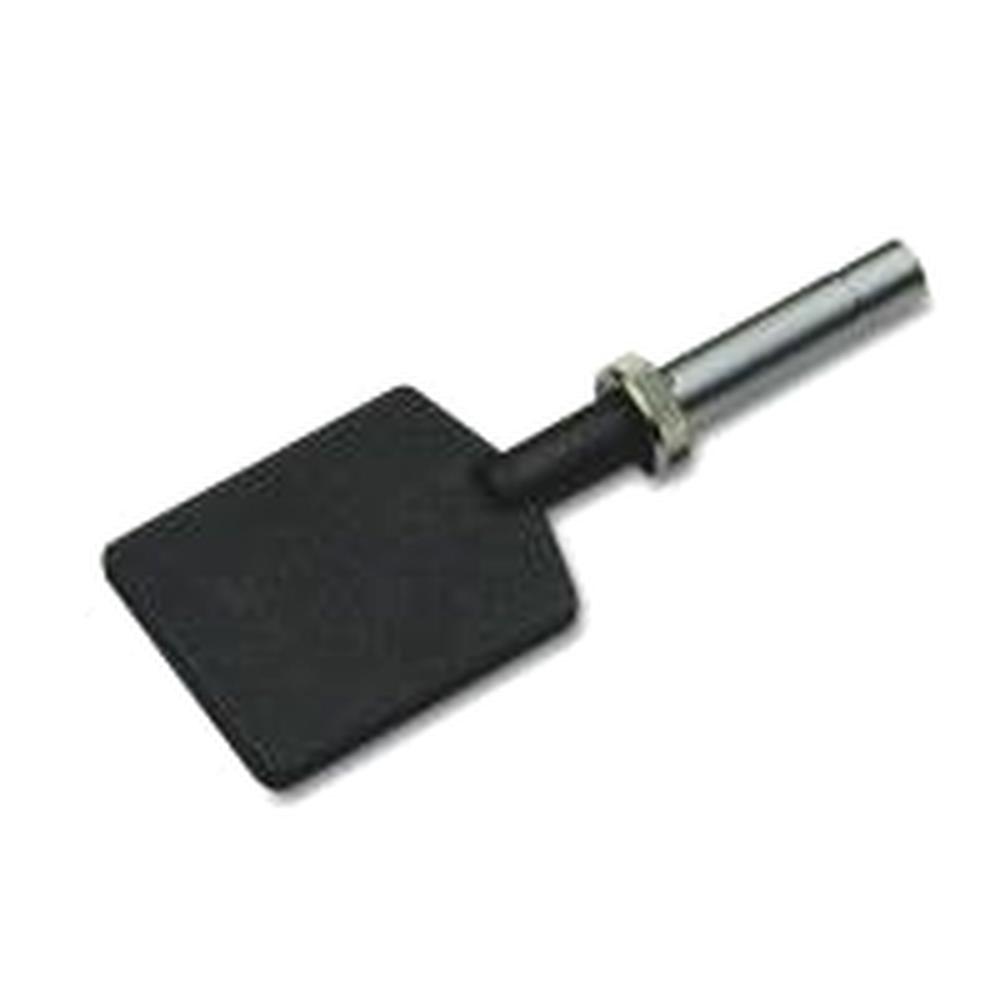

Для чего сварочное зеркало с тефлоновым покрытием для W 101SP?

Сварочное зеркало 50x40 мм (51176799N) - нагревательная пластина для паяльника W 101SP, которой оплавляют и соединяют пластиковые детали. Тефлоновое покрытие не даёт расплавленному материалу прилипать к поверхности, поэтому зеркало легче очищать после работы.

Паяльные жала

Серия CT

Серия CT - сменные паяльные насадки и жала для сетевых паяльников Weller MAGNASTAT с терморегуляцией по точке Кюри. Рабочую температуру задаёт индекс в обозначении жала, а не электроника: 7 соответствует 370 °C, 8 - 425 °C. Подсерии CT2, CT5 и CT6 различаются шириной клина от 1,6 до 11 мм, есть прямые и изогнутые исполнения; жала CT6 предназначены для W 101.

Быстрый подбор

Фильтры внутри серии CT: по подсерии, ориентации наконечника, температуре и ESD-исполнению.

CT2Широкие клиновидные насадки 7-11 мм для массивных соединений.клин до 11 мм CT5Жала подсерии CT5 с температурой по индексу в обозначении.CT6Клиновидные жала 3,2-7 мм для паяльника W 101.для W 101 ИзогнутыеДля доступа к соединениям сбоку и в плотном монтаже.гнутый клин ПрямыеКлассическая прямая геометрия наконечника.260-295 °CПониженная температура для чувствительных к нагреву соединений.низкая температура ESD-исполнениеДля рабочих мест с защитой компонентов от статики.ESD-безопасно

Товаров: 23
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Серия CT

Что важно при выборе: характеристики, сравнение и типичные области применения.

Критерии выбора

Параметр	Значения в категории	На что смотреть
Подсерия	CT2, CT6, CT5	CT2 - широкие насадки, CT6 - жала для W 101.
Ширина клина	от 1,6 до 11 мм, чаще 7, 5 и 3,2 мм	Ширина должна соответствовать контактной площадке: узкий клин для мелких выводов, широкий для массивных соединений.
Температура	от 295 до 425 °C, индекс 7 - 370 °C, 8 - 425 °C	Температуру выбирают индексом жала под припой и теплоёмкость соединения.
Ориентация	прямое, изогнутое	Изогнутое жало удобнее при доступе сбоку.
Форма	клиновидное	Клин даёт хороший теплоперенос на выводы и площадки.
ESD-безопасность	большинство позиций в ESD-исполнении	Важно для работы с чувствительными к статике компонентами.
