Зачем нужен преднагрев платы?

Подогрев снизу снижает термоудар при пайке многослойных и крупных плат, ускоряет монтаж BGA и крупных корпусов и уменьшает риск отслоения дорожек. Особенно он важен при работе с BGA и бессвинцовыми припоями.

Как выбрать мощность и размер пластины?

По размеру плат: для небольших узлов достаточно WXHP-120 (120 Вт, 80x50 мм), для крупных плат подходят WHP 1000 с зоной 220x150 мм или WHP-3000 на 600 и 1200 Вт.

Чем ИК-модели отличаются от металлических плит?

Инфракрасные модели прогревают плату равномерно без контакта. Металлическая плита WHP 80 на 80 Вт с зоной 80x50 мм рассчитана на диапазон 50-200 °C.

Можно ли управлять пластиной по интерфейсу?

Да, WHP 1000 оснащена интерфейсом RS-232.

Чем отличаются две версии WHP-3000 на 600 и 1200 Вт?

Обе пластины WHP-3000 - инфракрасные платы предварительного нагрева. Версия на 600 Вт имеет зону 120x190 мм и диапазон 50-400 °C, версия на 1200 Вт поставляется с держателями Easy-Fix, а большая мощность быстрее прогревает крупные и массивные платы.

Какой должна быть зона нагрева относительно платы?

Зона нагрева должна перекрывать плату, иначе края прогреваются слабее и плата коробится от неравномерного нагрева. В разделе зоны 80x50 мм у WHP 80 и WXHP-120, 120x60 мм у WHP 200, 120x190 мм у WHP-3000 и 220x150 мм у WHP 1000.

Подходит ли WHP 80 для бессвинцовой пайки BGA?

WHP 80 - металлическая плита на 80 Вт с зоной 80x50 мм и диапазоном 50-200 °C, она рассчитана на небольшие узлы. Для бессвинцовых припоев и BGA нужен запас по температуре, поэтому для таких задач берут WHP-3000 с диапазоном до 400 °C.

Есть ли нагревательные пластины в ESD-исполнении?

Да, в разделе есть пластины в ESD-исполнении для работы с компонентами, чувствительными к статике, с соответствием IEC 61340-5-1. Их удобно отобрать фильтром внутри раздела, если преднагрев ставится на антистатическом участке.

Чем WXHP-120 отличается от WHP 80?

Обе плиты имеют зону 80x50 мм, но WXHP-120 мощнее - 120 Вт против 80 Вт у WHP 80. Большая мощность быстрее выводит плату на температуру преднагрева и лучше держит её во время пайки небольших узлов.

Как держать плату над ИК-пластиной преднагрева?

Плату фиксируют держателем над зоной нагрева, чтобы она не касалась излучателя и прогревалась равномерно. Версия WHP-3000 на 1200 Вт поставляется с держателями Easy-Fix, для станции WHP 3000 есть отдельный держатель печатных плат в разделе держателей.

Аксессуары для пайки

Нагревательные пластины

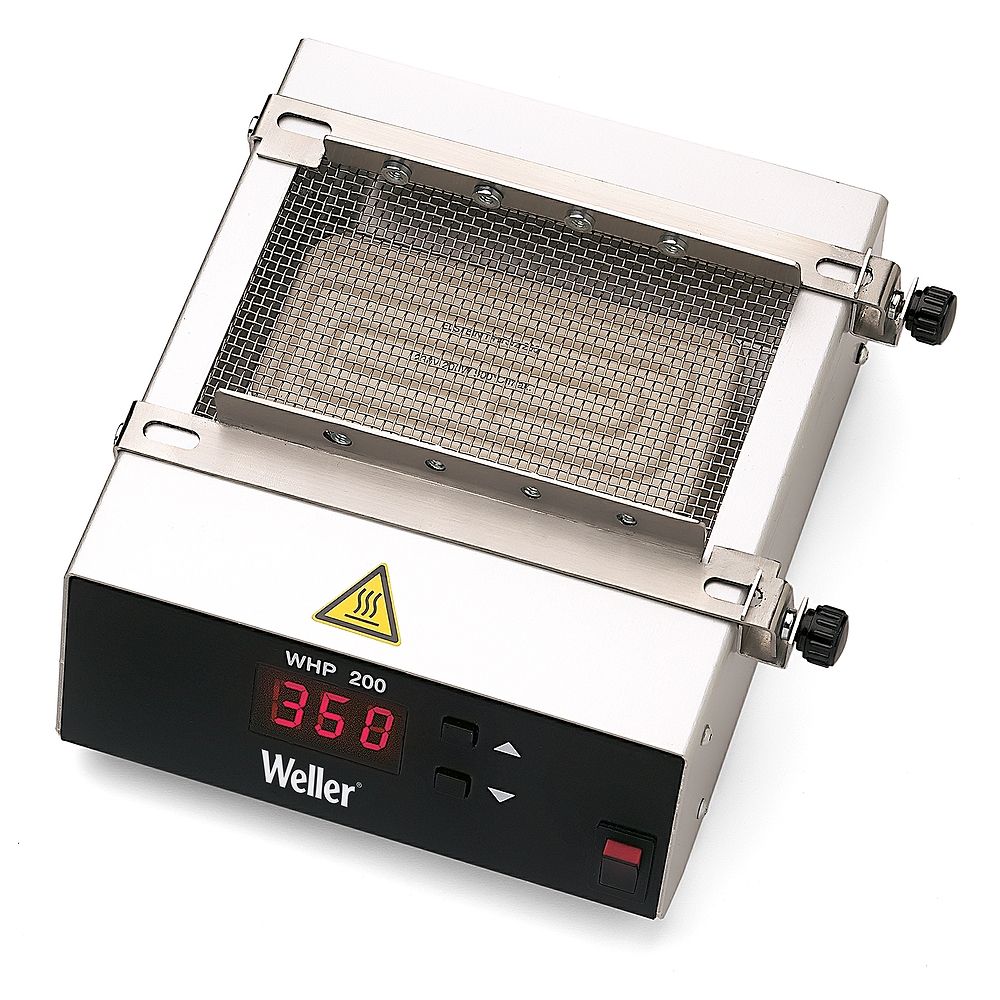

Нагревательные пластины Weller разогревают печатную плату снизу перед монтажом или демонтажом компонентов. Предварительный подогрев снижает термоудар на многослойных и крупных платах, ускоряет пайку BGA и уменьшает риск отслоения дорожек. В разделе - компактные WHP 80 и WXHP-120 с зоной 80x50 мм, инфракрасные WHP 200 и WHP-3000 и WHP 1000 с зоной 220x150 мм и интерфейсом RS-232.

Быстрый подбор

Фильтры внутри раздела: по серии, диапазону температур и ESD-исполнению.

Серия WHPПластины предварительного нагрева Weller WHP.преднагрев Диапазон 50-400 °CМодели для прогрева крупных плат и BGA.до 400 °C ESD-исполнениеДля работы с компонентами, чувствительными к статике.ESD-безопасно IEC 61340-5-1Позиции с соответствием стандарту ESD-защиты.стандарт

Товаров: 6
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Нагревательные пластины

Что важно при выборе: характеристики, сравнение и типичные области применения.

Критерии выбора

Параметр	Значения в категории	На что смотреть
Мощность	от 80 до 1200 Вт; чаще 200, 600 и 1000 Вт	по размеру и массе платы
Зона нагрева	80x50 мм, 120x60 мм, 120x190 мм, 220x150 мм	зона должна перекрывать плату
Макс. рабочая температура	от 200 до 400 °C (WHP 80: 50-200 °C, WHP-3000: 50-400 °C)	для бессвинцовых припоев и BGA - запас по температуре
Тип нагрева	инфракрасный или металлическая плита	ИК прогревает плату равномерно без контакта
Управление	RS-232 у WHP 1000	для управления по интерфейсу

Частые вопросы

Зачем нужен преднагрев платы?: Подогрев снизу снижает термоудар при пайке многослойных и крупных плат, ускоряет монтаж BGA и крупных корпусов и уменьшает риск отслоения дорожек. Особенно он важен при работе с BGA и бессвинцовыми припоями.
Как выбрать мощность и размер пластины?: По размеру плат: для небольших узлов достаточно WXHP-120 (120 Вт, 80x50 мм), для крупных плат подходят WHP 1000 с зоной 220x150 мм или WHP-3000 на 600 и 1200 Вт.
Чем ИК-модели отличаются от металлических плит?: Инфракрасные модели прогревают плату равномерно без контакта. Металлическая плита WHP 80 на 80 Вт с зоной 80x50 мм рассчитана на диапазон 50-200 °C.
Можно ли управлять пластиной по интерфейсу?: Да, WHP 1000 оснащена интерфейсом RS-232.
Чем отличаются две версии WHP-3000 на 600 и 1200 Вт?: Обе пластины WHP-3000 - инфракрасные платы предварительного нагрева. Версия на 600 Вт имеет зону 120x190 мм и диапазон 50-400 °C, версия на 1200 Вт поставляется с держателями Easy-Fix, а большая мощность быстрее прогревает крупные и массивные платы.
Какой должна быть зона нагрева относительно платы?: Зона нагрева должна перекрывать плату, иначе края прогреваются слабее и плата коробится от неравномерного нагрева. В разделе зоны 80x50 мм у WHP 80 и WXHP-120, 120x60 мм у WHP 200, 120x190 мм у WHP-3000 и 220x150 мм у WHP 1000.
Подходит ли WHP 80 для бессвинцовой пайки BGA?: WHP 80 - металлическая плита на 80 Вт с зоной 80x50 мм и диапазоном 50-200 °C, она рассчитана на небольшие узлы. Для бессвинцовых припоев и BGA нужен запас по температуре, поэтому для таких задач берут WHP-3000 с диапазоном до 400 °C.
Есть ли нагревательные пластины в ESD-исполнении?: Да, в разделе есть пластины в ESD-исполнении для работы с компонентами, чувствительными к статике, с соответствием IEC 61340-5-1. Их удобно отобрать фильтром внутри раздела, если преднагрев ставится на антистатическом участке.
Чем WXHP-120 отличается от WHP 80?: Обе плиты имеют зону 80x50 мм, но WXHP-120 мощнее - 120 Вт против 80 Вт у WHP 80. Большая мощность быстрее выводит плату на температуру преднагрева и лучше держит её во время пайки небольших узлов.
Как держать плату над ИК-пластиной преднагрева?: Плату фиксируют держателем над зоной нагрева, чтобы она не касалась излучателя и прогревалась равномерно. Версия WHP-3000 на 1200 Вт поставляется с держателями Easy-Fix, для станции WHP 3000 есть отдельный держатель печатных плат в разделе держателей.
