Почему жала для пинцета продаются парами?

Термопинцет нагревает компонент с двух сторон, поэтому жала ставят парой и юстируют сведение наконечников.

Какие жала подходят к пинцетам WXMT и WMRT?

Серия RTW (Micro Tools). Исполнения с индексом MS, например RTW-8MS и RTW-2MS, рассчитаны на WXMT MS.

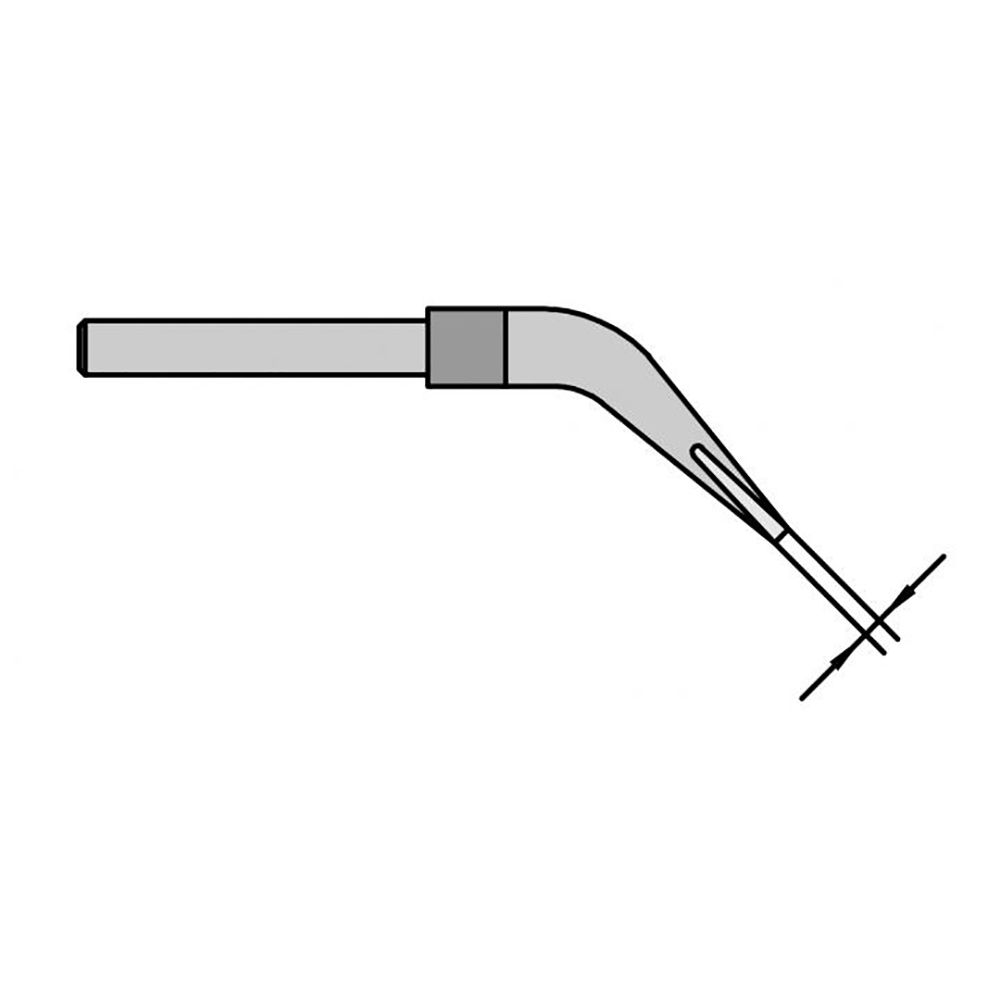

Для чего серия WTA?

Жала серии WTA рассчитаны на демонтажные термопинцеты.

Как выбрать форму и ширину жала?

По габариту компонента: узкие конические и клиновидные от 0,1 до 1,3 мм - для мелких SMD, широкие клиновидные до 10 мм - для корпусов микросхем и многовыводных деталей.

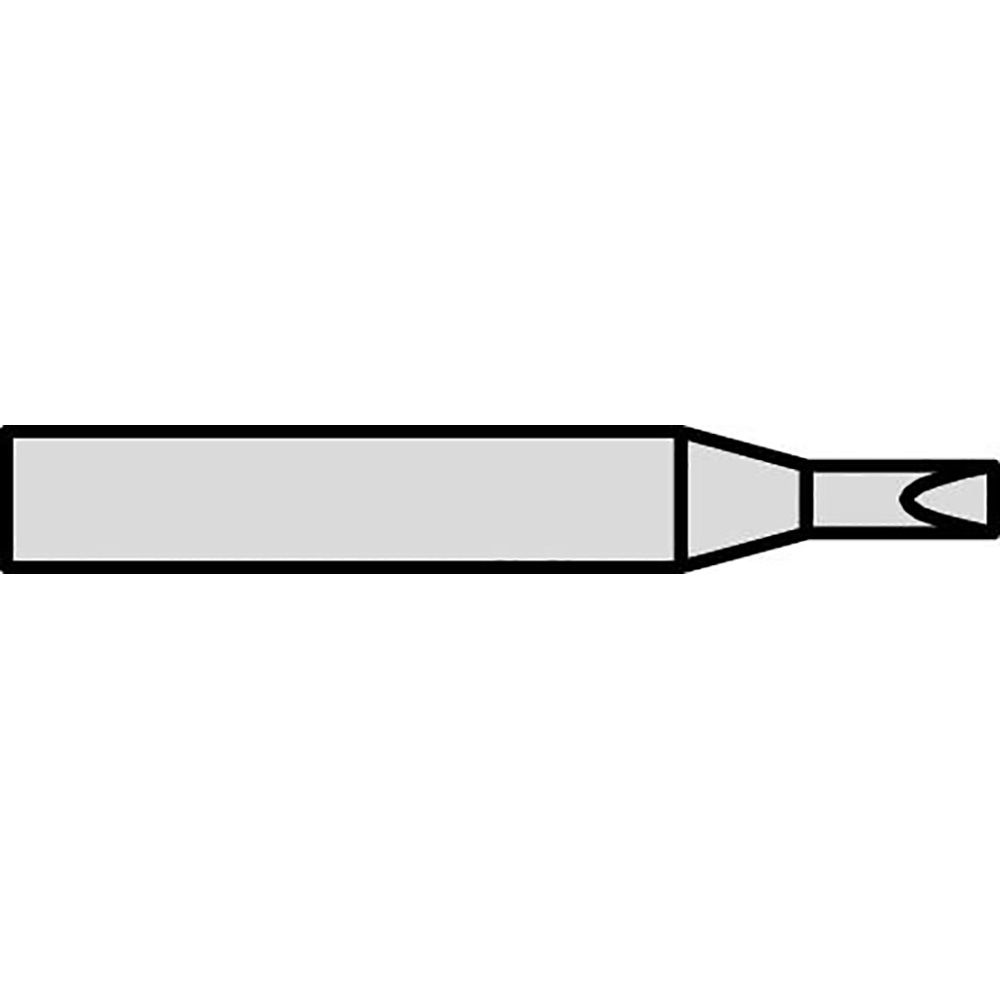

Чем серия Weller Micro Tools отличается от серии WTA?

Серия Weller Micro Tools - это пары жал RTW и WMRT для термопинцетов WXMT и WMRT, включая исполнения MS. Серия WTA рассчитана на демонтажные термопинцеты WTA, поэтому раздел выбирают по модели пинцета, на котором предстоит работать.

Какую форму жала для термопинцета выбрать под компонент?

Клиновидные жала шириной от 1,3x0,4 до 10x1 мм подходят для корпусов микросхем и многовыводных деталей. Конические жала от 0,2 мм и чиповые формы рассчитаны на мелкие SMD-компоненты, например чип-резисторы и конденсаторы.

Когда нужны изогнутые жала для термопинцета?

Жала, изогнутые под 45°, дают доступ к компоненту в плотном монтаже, где прямые наконечники упираются в соседние детали. Прямые жала удобнее при открытом доступе к компоненту и при работе на краю платы.

Почему мощность жал должна соответствовать термопинцету?

Жала для пинцетов выпускаются на 40 и 80 Вт, а пары - на 2x40 Вт, и мощность должна соответствовать конкретному пинцету. Жало другой мощности не обеспечит правильный нагрев и может не встать в пинцет, поэтому модель пинцета указывают в названии пары.

Подходят ли жала для термопинцетов для ESD-участков?

Да, жала раздела ESD-безопасны и соответствуют стандарту IEC 61340-5-1. Это позволяет использовать их на участках с защитой от электростатики при монтаже и демонтаже чувствительных компонентов.

Как длина и толщина жала влияют на работу термопинцетом?

Длина жал от 18 до 22 мм задаёт вылет наконечника из пинцета и глубину доступа к компоненту. Толщина от 0,4 до 10 мм вместе с шириной определяет площадь контакта: чем она больше, тем больше тепла передаётся крупному корпусу.

Паяльные жала и насадки

Паяльные жала для пинцетов

Сменные жала для термопинцетов Weller: пинцет нагревает компонент с двух сторон, поэтому жала ставят парой, юстируя сведение наконечников. Серия RTW (Micro Tools) рассчитана на пинцеты WXMT и WMRT, серия WTA - на демонтажные пинцеты. Позиции различаются формой (клиновидная, коническая, чиповая), шириной от 0,1 до 12,5 мм и ориентацией: прямые и изогнутые под 45°, есть хромированные и несмачиваемые исполнения.

Быстрый подбор

Фильтр по серии, форме и исполнению жала.

Серия RTWЖала Micro Tools для пинцетов WXMT и WMRT.Micro Tools Серия WMRTПары жал с маркировкой под микропинцет WMRT.Серия WTAЖала для демонтажных термопинцетов.демонтаж КлиновидныеДля корпусов микросхем и многовыводных деталей.от 1,3x0,4 до 10x1 мм КоническиеДля мелких SMD.от 0,2 мм ЧиповыеДля чип-компонентов.ИзогнутыеДля доступа к компоненту в плотном монтаже.45°IEC 61340-5-1Для участков с защитой от электростатики.ESD

Товаров: 25
Подкатегорий: 2
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Паяльные жала для пинцетов

Что важно при выборе: характеристики, сравнение и типичные области применения.

Критерии выбора

Параметр	Значения в категории	На что смотреть
Серия	RTW, WMRT, WTA	RTW - для WXMT и WMRT, WTA - для демонтажных пинцетов
Форма жала	клиновидное, коническое, чиповое	Клин - для корпусов микросхем, конус и чиповое - для мелких SMD
Ориентация	изогнутое, прямое	Изогнутые под 45° - для доступа в плотный монтаж
Диаметр / ширина	от 0,1 до 12,5 мм	Под габарит снимаемого компонента
Толщина	от 0,4 до 10 мм	Вместе с шириной задаёт площадь контакта
Длина	от 18 до 22 мм	Вылет наконечника из пинцета
Мощность	40 и 80 Вт, у пар 2x40 Вт	Должна соответствовать пинцету
ESD-безопасность	Да; стандарт IEC 61340-5-1	Для участков с защитой от электростатики

Частые вопросы

Почему жала для пинцета продаются парами?: Термопинцет нагревает компонент с двух сторон, поэтому жала ставят парой и юстируют сведение наконечников.
Какие жала подходят к пинцетам WXMT и WMRT?: Серия RTW (Micro Tools). Исполнения с индексом MS, например RTW-8MS и RTW-2MS, рассчитаны на WXMT MS.
Для чего серия WTA?: Жала серии WTA рассчитаны на демонтажные термопинцеты.
Как выбрать форму и ширину жала?: По габариту компонента: узкие конические и клиновидные от 0,1 до 1,3 мм - для мелких SMD, широкие клиновидные до 10 мм - для корпусов микросхем и многовыводных деталей.
Чем серия Weller Micro Tools отличается от серии WTA?: Серия Weller Micro Tools - это пары жал RTW и WMRT для термопинцетов WXMT и WMRT, включая исполнения MS. Серия WTA рассчитана на демонтажные термопинцеты WTA, поэтому раздел выбирают по модели пинцета, на котором предстоит работать.
Какую форму жала для термопинцета выбрать под компонент?: Клиновидные жала шириной от 1,3x0,4 до 10x1 мм подходят для корпусов микросхем и многовыводных деталей. Конические жала от 0,2 мм и чиповые формы рассчитаны на мелкие SMD-компоненты, например чип-резисторы и конденсаторы.
Когда нужны изогнутые жала для термопинцета?: Жала, изогнутые под 45°, дают доступ к компоненту в плотном монтаже, где прямые наконечники упираются в соседние детали. Прямые жала удобнее при открытом доступе к компоненту и при работе на краю платы.
Почему мощность жал должна соответствовать термопинцету?: Жала для пинцетов выпускаются на 40 и 80 Вт, а пары - на 2x40 Вт, и мощность должна соответствовать конкретному пинцету. Жало другой мощности не обеспечит правильный нагрев и может не встать в пинцет, поэтому модель пинцета указывают в названии пары.
Подходят ли жала для термопинцетов для ESD-участков?: Да, жала раздела ESD-безопасны и соответствуют стандарту IEC 61340-5-1. Это позволяет использовать их на участках с защитой от электростатики при монтаже и демонтаже чувствительных компонентов.
Как длина и толщина жала влияют на работу термопинцетом?: Длина жал от 18 до 22 мм задаёт вылет наконечника из пинцета и глубину доступа к компоненту. Толщина от 0,4 до 10 мм вместе с шириной определяет площадь контакта: чем она больше, тем больше тепла передаётся крупному корпусу.
