Насадки для термофенов
Насадки WHA900, WHA3000, HAP2/3
Сопла горячего воздуха для станций Weller WHA 900, WHA 3000, HAP 2 и HAP 3000. Круглые сопла NR концентрируют нагрев на отдельном участке, двойные ND и DR греют компонент с двух сторон, четырёхсторонние NQ и NQT рассчитаны на квадратные корпуса вплоть до TQFP 22x22 мм, а вакуумные NRV совмещают прогрев и подъём детали. Размер сопла от 2,5 до 31,3 мм, длина от 10 до 43 мм.
- Товаров: 28
- Производителей: 1
- Цены с НДС
Как выбрать
Как выбрать: Насадки WHA900, WHA3000, HAP2/3
Что важно при выборе: характеристики, сравнение и типичные области применения.
Критерии выбора
| Параметр | Значения в категории | На что смотреть |
|---|---|---|
| Совместимая станция | WHA 900, WHA 3000, HAP 2, HAP 3000 | Сопло подбирают по модели термовоздушной станции. |
| Тип сопла | круглое NR, двойное ND и DR, четырёхстороннее NQ/NQT, вакуумное NRV | Круглое - точечный нагрев, двойное и четырёхстороннее - по форме корпуса, NRV - нагрев с захватом. |
| Размер / диаметр | от 2,5 до 31,3 мм | Размер сопла должен соответствовать корпусу компонента, чтобы не прогревать соседей. |
| Длина | от 10 до 43 мм | Учитывайте высоту соседних деталей на плате. |
| Ориентация | прямые и изогнутые на 45° | Изогнутое сопло удобно при доступе под углом. |
| ESD-безопасность | есть ESD-безопасные сопла | Для работы на ESD-защищённом рабочем месте. |
Частые вопросы
- Для каких станций подходят эти сопла?
- Сопла рассчитаны на термовоздушные станции Weller WHA 900, WHA 3000, HAP 2 и HAP 3000.
- Чем вакуумные сопла NRV отличаются от круглых?
- Сопла NRV (например, NRV10 и NRV12 с Ø 10-12 мм) совмещают прогрев и вакуумный подъём компонента, что удобно при демонтаже SMD.
- Когда нужно двойное или четырёхстороннее сопло?

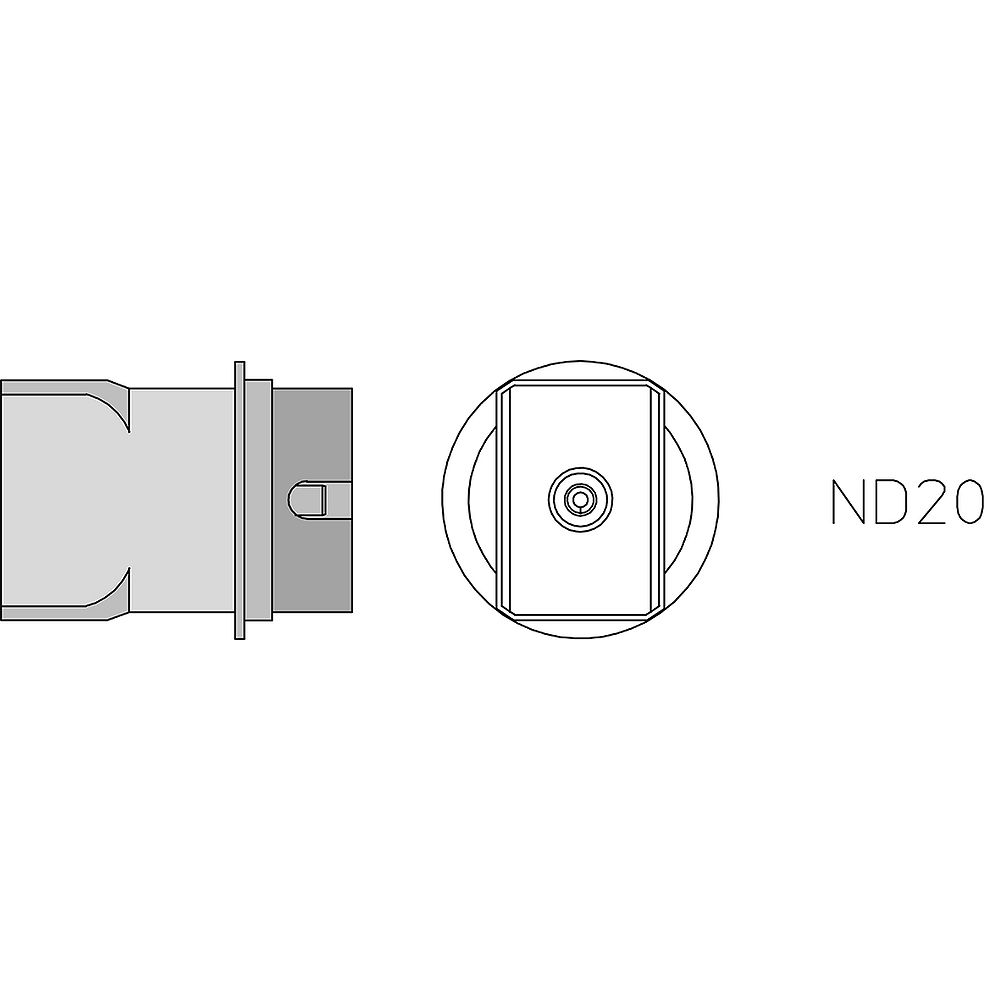

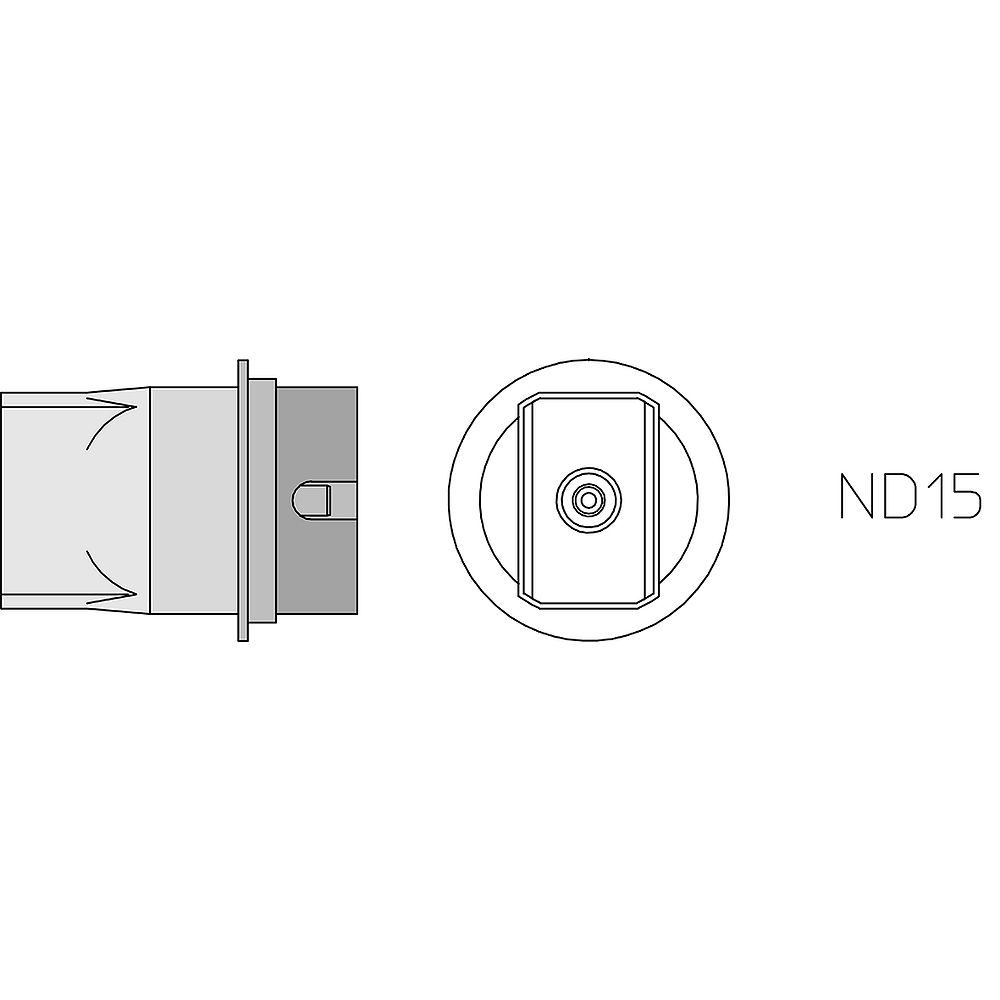

- Двойные сопла ND и DR греют компонент с двух сторон, четырёхсторонние NQ и NQT - со всех сторон корпуса, например TQFP 22x22 мм.
- Как выбрать размер сопла?
- Размер сопла подбирают под корпус компонента: от 2,5 мм для мелких деталей до 31,3 мм для крупных корпусов.
- Чем сопло NQT отличается от NQ для квадратных корпусов?

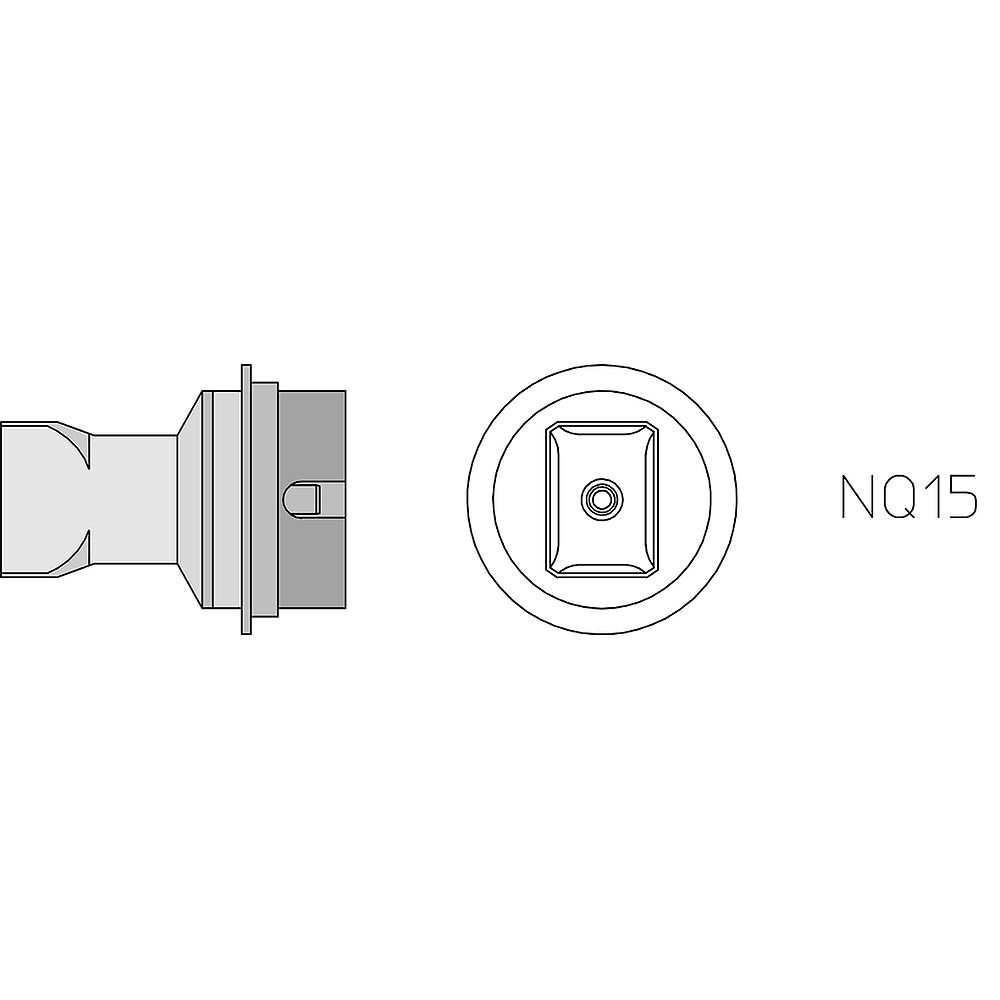

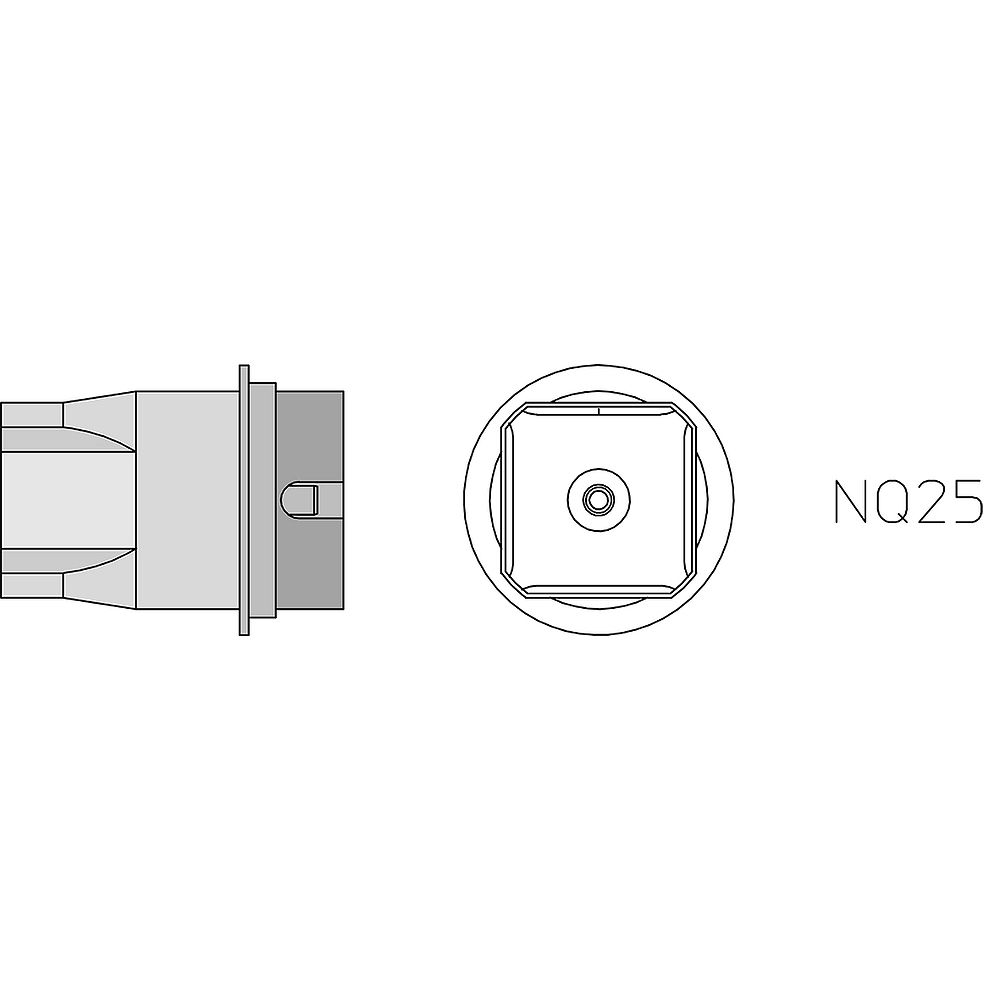

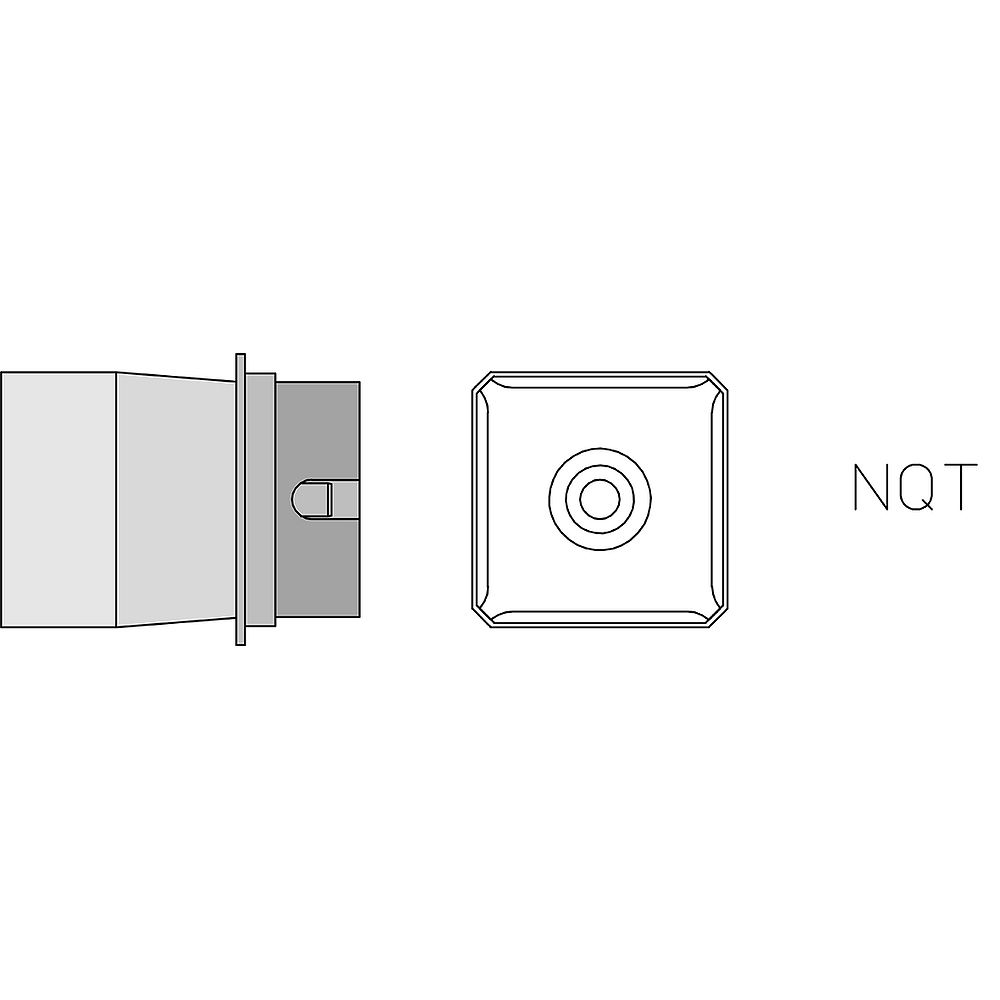

- Сопла NQT, например NQT, NQT-10 и NQT-25, предназначены для корпусов TQFP размером 22x22, 14,8x14,8 и 18x18 мм. Сопла NQ от NQ05 10,7x10,7 мм до NQ-55 43x43 мм также греют с 4 сторон и подбираются по габариту корпуса.
- Что даёт плата подогрева у сопел NRV07 и NRV12?
- Вакуумные сопла NRV07 диаметром 7 мм и NRV12 диаметром 12 мм оснащены платой подогрева и совмещают прогрев компонента с его подъёмом вакуумом. Это позволяет снять деталь сразу после оплавления припоя без отдельного пинцета.
- Для чего двойное сопло DR-05 с шагом 9,5 мм?
- Двойное круглое сопло DR-05 имеет два выхода диаметром 2,5 мм с шагом 9,5 мм и прогревает одновременно две точки. Его используют для компонентов с двумя рядами или парами выводов на таком расстоянии.
- Какое круглое сопло NR выбрать для точечного нагрева?

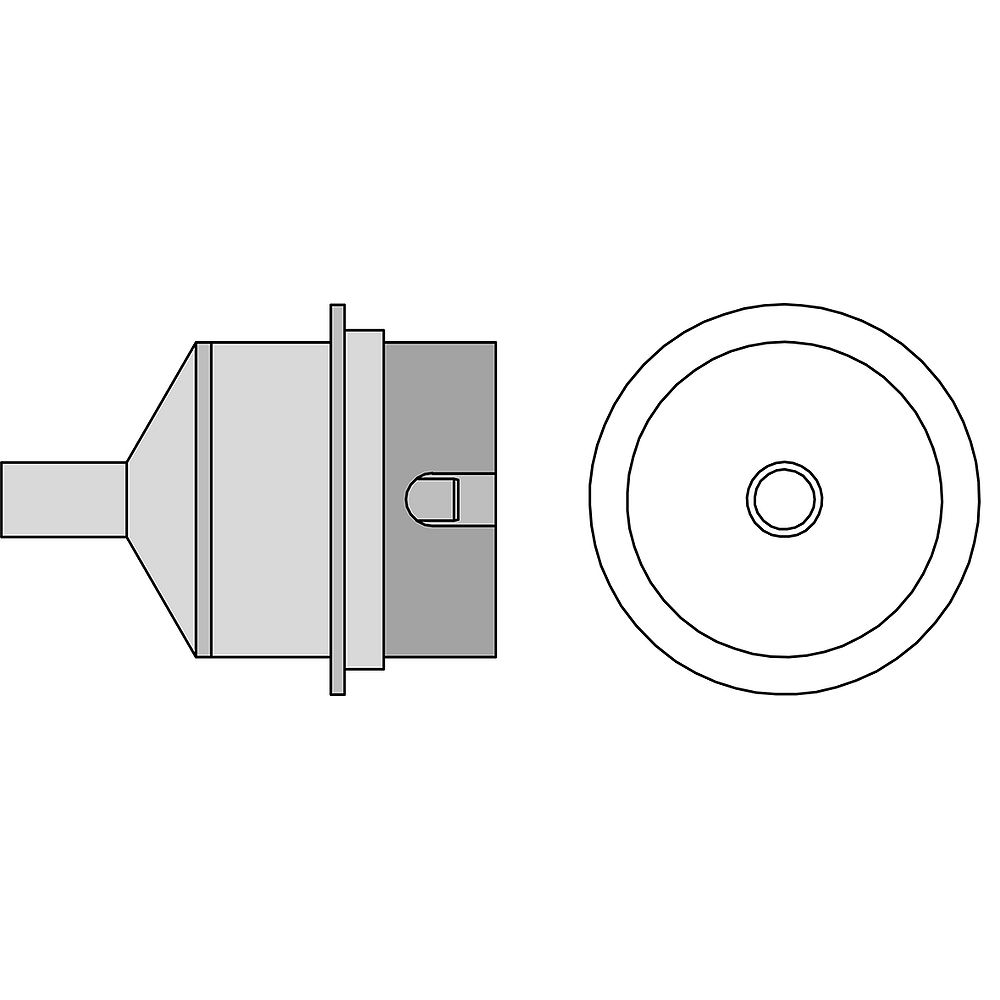

- Круглые сопла NR различаются диаметром: NR-02 1,7 мм с углом 45°, NR-04 2,5 мм, NR05 4 мм, NR06 6 мм изогнутое на 45° и NR-10 7 мм. Меньший диаметр концентрирует нагрев на отдельном выводе, больший прогревает более широкий участок.
- Для чего измерительная насадка NA 20?
- Измерительная насадка NA 20 служит для контроля температуры потока горячего воздуха станции. Её применяют при настройке процесса и проверке, что реальная температура у компонента соответствует заданной.
- Для чего рефлектор-зеркало 58757893 к HAP 3?
- Рефлектор-зеркало диаметром 15 мм 58757893 предназначено для термовоздушного оборудования HAP 3. Рефлектор направляет поток горячего воздуха вокруг детали, например при усадке термоусадочной трубки или равномерном прогреве.
