Чем прямая вытяжка отличается от дымоудаления с рабочего места?

Прямая вытяжка забирает дым через канал паяльника прямо у жала. Дымоудаление с рабочего места работает через воронку над зоной пайки; прямую вытяжку выбирают там, где воронка неудобна.

Можно ли дооснастить вытяжкой обычный паяльник WXP?

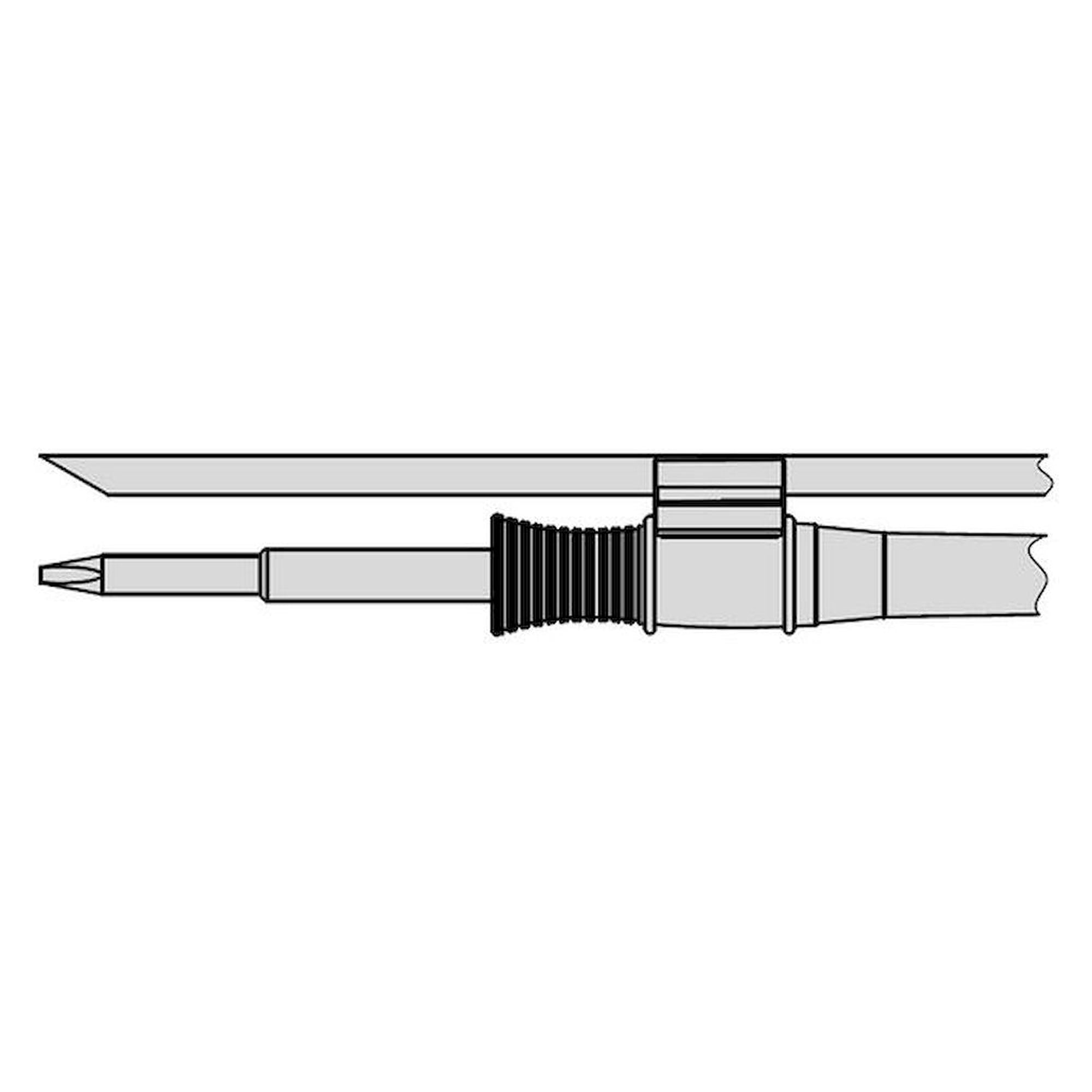

Да. Комплекты 6,5 мм для WXP 65 и WXP 120 превращают обычный паяльник в инструмент с прямой вытяжкой.

Как подключить паяльник к дымоуловителю?

Шланг DN 17 подключается к дымоуловителю через присоединительный штуцер. Для соединения шлангов есть переходник 40-50, для перекрытия линии - запорный зажим.

Сохраняет ли прямая вытяжка антистатику рабочего места?

Да, компоненты в ESD-исполнении, в том числе антистатический силиконовый шланг 5/8 мм, сохраняют антистатические свойства рабочего места.

Для чего дымоуловитель Zero Smog 20T?

Zero Smog 20T - дымоуловитель для прямой вытяжки, к которому подключают до 20 паяльников с вытяжным каналом. Его ставят на участки серийной пайки с большим числом постов, для подключения есть вытяжной шланг 40 длиной 1000 мм.

Как подобрать FE-клипсу под паяльник?

FE-клипса и комплект дооснащения должны совпадать по диаметру: Ø4,5, Ø6,0 или Ø6,5 мм. Для Ø4,5 мм предназначен комплект T0058744875, для Ø6,0 мм - T0058744876, оба включают уплотнительные кольца и универсальную клипсу.

Какой шланг использовать для прямой вытяжки в ESD-зоне?

В ESD-зоне используют антистатические шланги: силиконовый вытяжной шланг 5/8 мм погонными метрами или удлинительный шланг DN 17 длиной 5 м и Ø 13 мм в ESD-исполнении. Для него есть ESD-штуцер T0058735865 и соединительный ниппель D 5 мм.

Можно ли дооснастить вытяжкой демонтажные паяльники DS80 и DSX80?

Да, для отсоса дыма на DS22, DS80 и DSX80 есть комплект дооснащения FE 51312599N. Он подключает канал паяльника к дымоуловителю, и дым забирается у самого жала во время выпайки.

Зачем подставка KHE 81 Stop+Go в разделе прямой вытяжки?

Безопасная подставка KHE 81 Stop+Go с оптоволокном рассчитана на паяльники WSP 80 и WP 120 и переводит систему в ожидание, пока паяльник лежит в подставке. Так дымоудаление и нагрев не работают впустую в паузах.

Есть ли насадка прямой вытяжки для станций WSF с автоподачей?

Да, есть дымоулавливающая насадка для станций WSF 80D5 и WSF 80D8 с автоподачей припоя. Она забирает дым у точки пайки, где при автоподаче флюс выделяется непрерывно.

Дымоудаление и фильтрация

Прямая вытяжка

Прямая вытяжка отводит дым пайки через канал паяльника прямо из зоны жала и захватывает загрязнение у самого источника. В разделе комплекты дооснащения FE и комплекты вытяжки 6,5 мм для паяльников WXP 65 и WXP 120, FE-клипсы для Ø4,5 и 6,0 мм, антистатический силиконовый шланг 5/8 мм, поворотное колено Easy-Click 60, переходник 40-50, запорный зажим для шлангов и дымоуловитель Zero Smog 20T. Решение применяют там, где воронка над рабочим местом неудобна.

Подбор компонентов

Фильтр по серии, паяльнику и исполнению.

Серия WXPКомплекты дооснащения вытяжкой для паяльников WXP.WXP Серия WFEКомпоненты прямой вытяжки серии WFE.WFE Для WP 120 / WXP 120Комплект дооснащения вытяжкой 6,5 мм для WXP 120.6,5 мм Для WP 65 / WXP 65Комплект дооснащения вытяжкой 6,5 мм для WXP 65.6,5 мм ESD-исполнениеШланги и компоненты, которые сохраняют антистатические свойства рабочего места.ESD Стандарт IEC 61340-5-1Позиции с заявленным соответствием стандарту по электростатике.IEC 61340-5-1

Товаров: 22
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Прямая вытяжка

Что важно при выборе: характеристики, сравнение и типичные области применения.

Критерии выбора

Параметр	Значения в категории	На что смотреть
Способ отвода дыма	через вытяжной канал паяльника у зоны жала	Нужен паяльник с вытяжным каналом или комплект дооснащения к нему.
Совместимый паяльник	WP 65 / WXP 65, WP 120 / WXP 120; комплекты FE для DS22, DS80 и DSX80	Сверяйте модель паяльника в названии комплекта.
Диаметр, мм	от 4,5 до 13; чаще 4,5, 5, 6 и 13	FE-клипса и комплект дооснащения должны совпадать по диаметру (Ø4,5, Ø6,0 или Ø6,5 мм).
Шланги и соединения	шланг DN 17, силиконовый шланг 5/8 мм, колено Easy-Click 60, переходник 40-50, запорный зажим	Шланг DN 17 подключается к дымоуловителю через присоединительный штуцер.
Напряжение	230 В	Относится к позициям с электропитанием, например к дымоуловителю.
ESD-безопасность	да; IEC 61340-5-1	Для ESD-зоны выбирайте компоненты в антистатическом исполнении.

Частые вопросы

Чем прямая вытяжка отличается от дымоудаления с рабочего места?: Прямая вытяжка забирает дым через канал паяльника прямо у жала. Дымоудаление с рабочего места работает через воронку над зоной пайки; прямую вытяжку выбирают там, где воронка неудобна.
Можно ли дооснастить вытяжкой обычный паяльник WXP?: Да. Комплекты 6,5 мм для WXP 65 и WXP 120 превращают обычный паяльник в инструмент с прямой вытяжкой.
Как подключить паяльник к дымоуловителю?: Шланг DN 17 подключается к дымоуловителю через присоединительный штуцер. Для соединения шлангов есть переходник 40-50, для перекрытия линии - запорный зажим.
Сохраняет ли прямая вытяжка антистатику рабочего места?: Да, компоненты в ESD-исполнении, в том числе антистатический силиконовый шланг 5/8 мм, сохраняют антистатические свойства рабочего места.
Для чего дымоуловитель Zero Smog 20T?: Zero Smog 20T - дымоуловитель для прямой вытяжки, к которому подключают до 20 паяльников с вытяжным каналом. Его ставят на участки серийной пайки с большим числом постов, для подключения есть вытяжной шланг 40 длиной 1000 мм.
Как подобрать FE-клипсу под паяльник?: FE-клипса и комплект дооснащения должны совпадать по диаметру: Ø4,5, Ø6,0 или Ø6,5 мм. Для Ø4,5 мм предназначен комплект T0058744875, для Ø6,0 мм - T0058744876, оба включают уплотнительные кольца и универсальную клипсу.
Какой шланг использовать для прямой вытяжки в ESD-зоне?: В ESD-зоне используют антистатические шланги: силиконовый вытяжной шланг 5/8 мм погонными метрами или удлинительный шланг DN 17 длиной 5 м и Ø 13 мм в ESD-исполнении. Для него есть ESD-штуцер T0058735865 и соединительный ниппель D 5 мм.
Можно ли дооснастить вытяжкой демонтажные паяльники DS80 и DSX80?: Да, для отсоса дыма на DS22, DS80 и DSX80 есть комплект дооснащения FE 51312599N. Он подключает канал паяльника к дымоуловителю, и дым забирается у самого жала во время выпайки.
Зачем подставка KHE 81 Stop+Go в разделе прямой вытяжки?: Безопасная подставка KHE 81 Stop+Go с оптоволокном рассчитана на паяльники WSP 80 и WP 120 и переводит систему в ожидание, пока паяльник лежит в подставке. Так дымоудаление и нагрев не работают впустую в паузах.
Есть ли насадка прямой вытяжки для станций WSF с автоподачей?: Да, есть дымоулавливающая насадка для станций WSF 80D5 и WSF 80D8 с автоподачей припоя. Она забирает дым у точки пайки, где при автоподаче флюс выделяется непрерывно.
