Как подобрать жало к паяльнику?

Сначала определите серию по модели паяльника, она указана в документации станции. Например, жала LT подходят к WP 80, WSP 80 и WXP 80, жала XNT - к WP 65 и WXP 65. Затем выберите форму и размер наконечника под задачу.

Какая форма жала нужна для SMD?

Для мелких выводов и SMD применяют игольчатые и конические жала, для разъёмов и теплоёмких контактов - клиновидные и со срезом. Для пайки многовыводных корпусов используют жала миниволна.

Можно ли поставить жало ET на паяльник LT-серии?

Для паяльника LR 21 есть адаптер ET на LT-серию и запасная гильза наконечника для адаптера ET-LT.

Как продлить срок службы жала?

Не превышайте необходимую температуру, лудите наконечник перед хранением и очищайте его о латунную стружку, а не о влажную губку при высокой температуре.

Каталог оборудования Weller

Паяльные жала и насадки

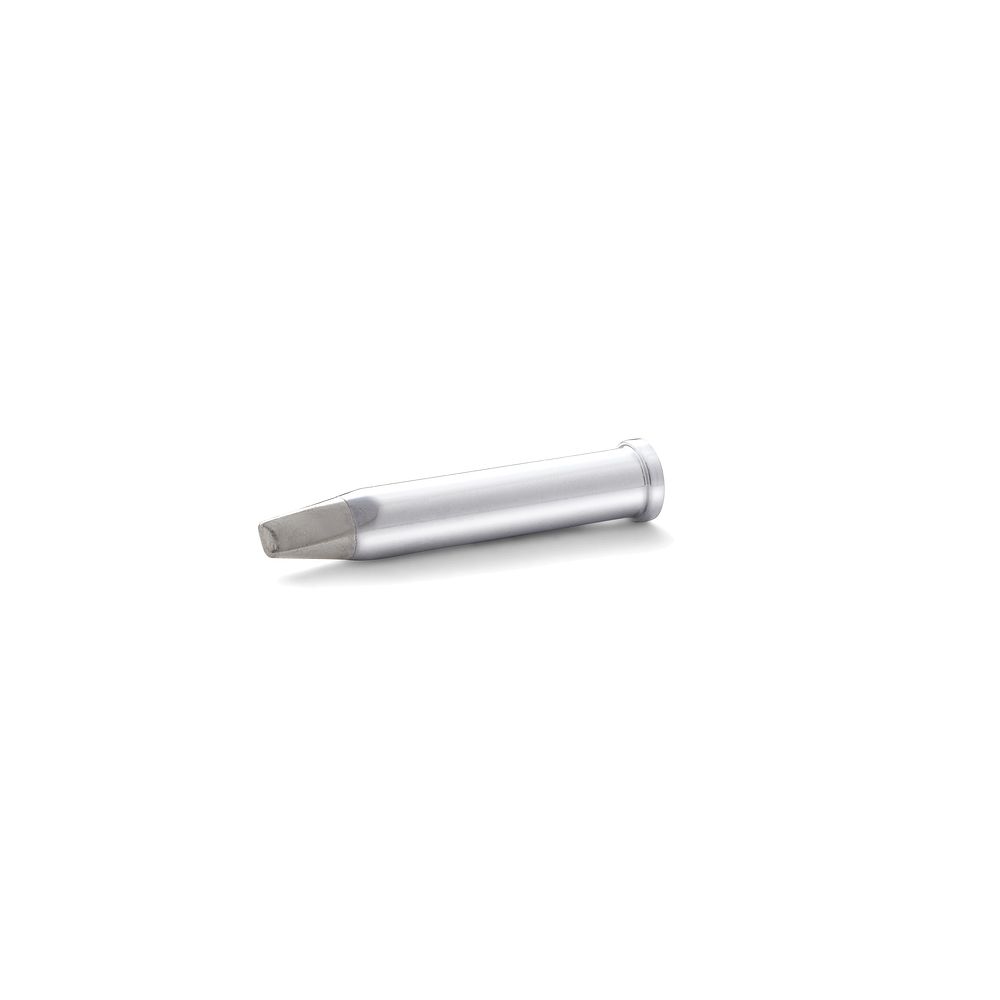

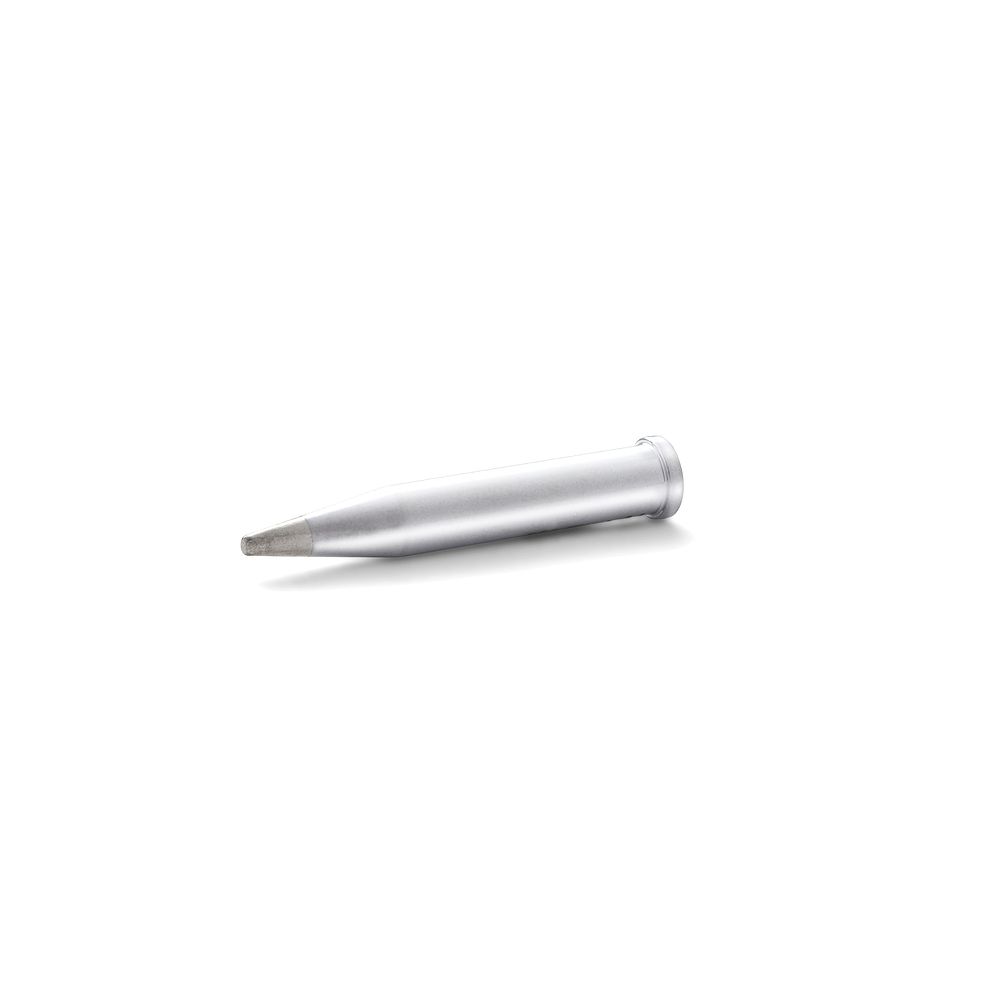

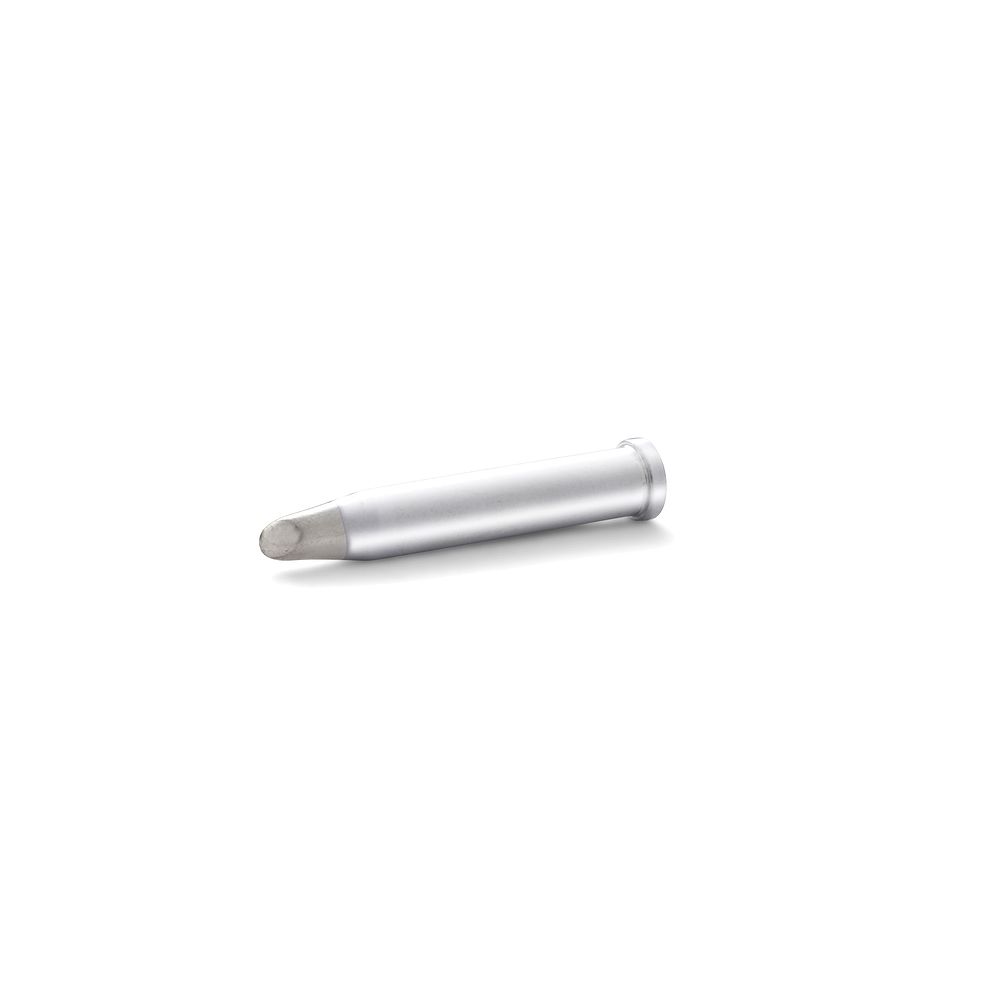

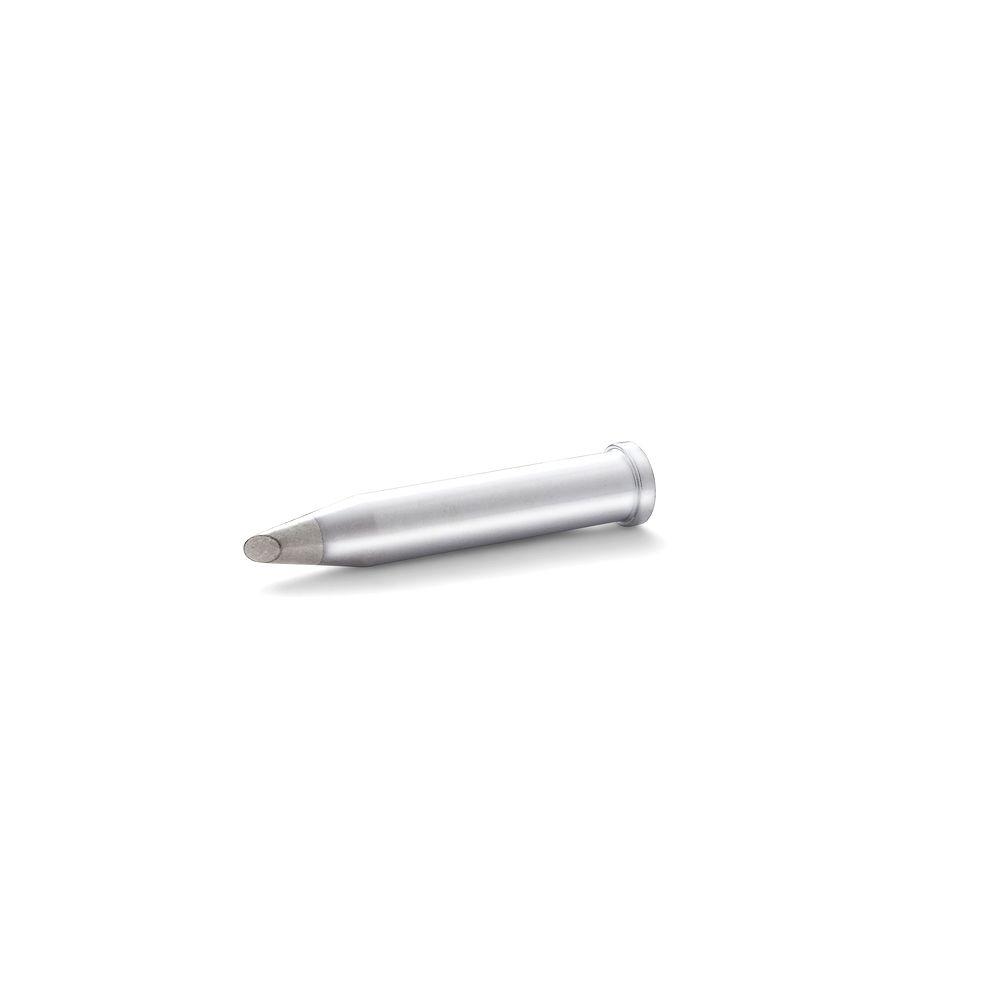

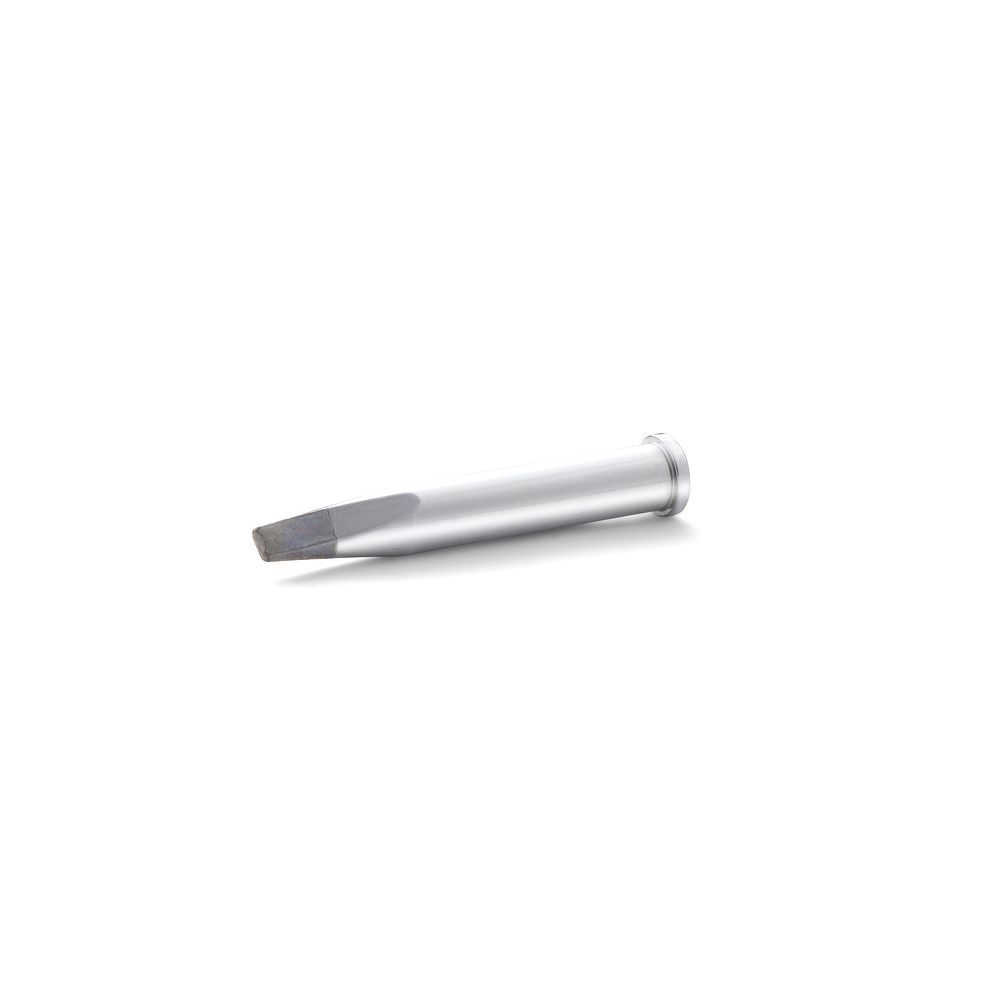

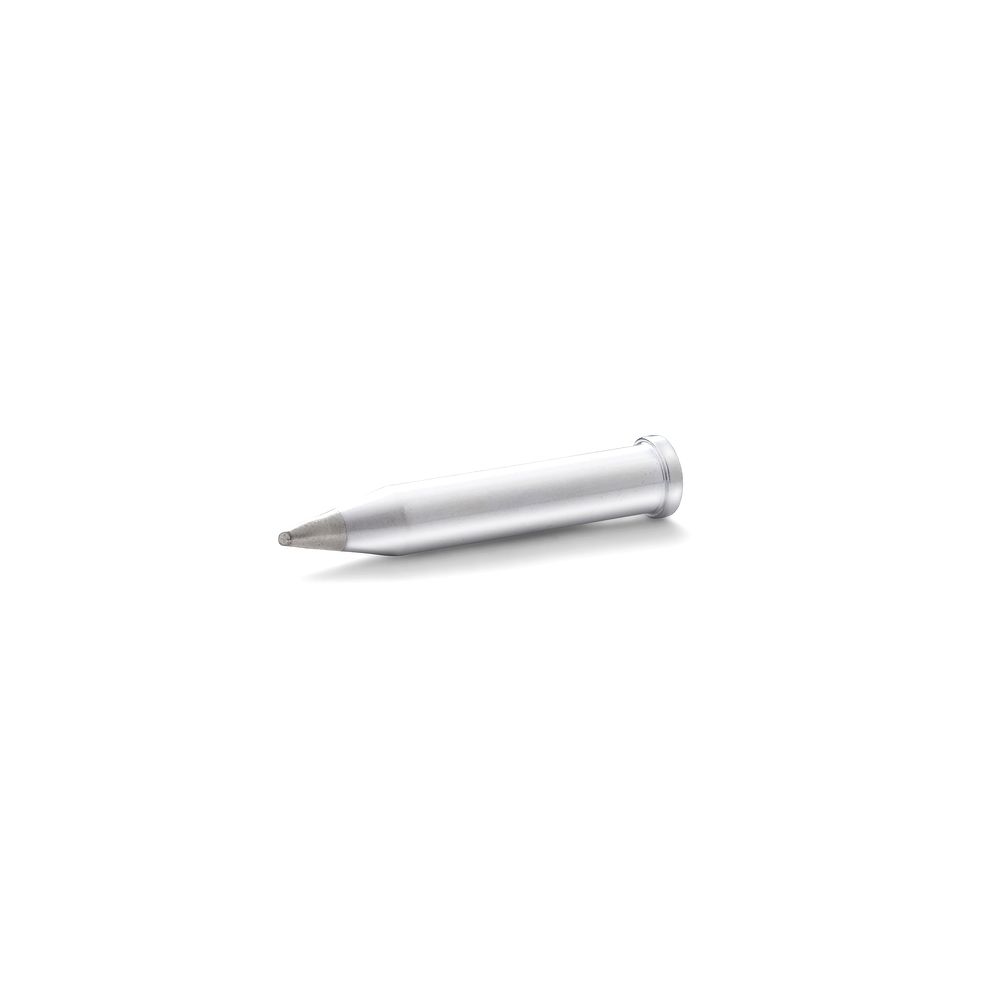

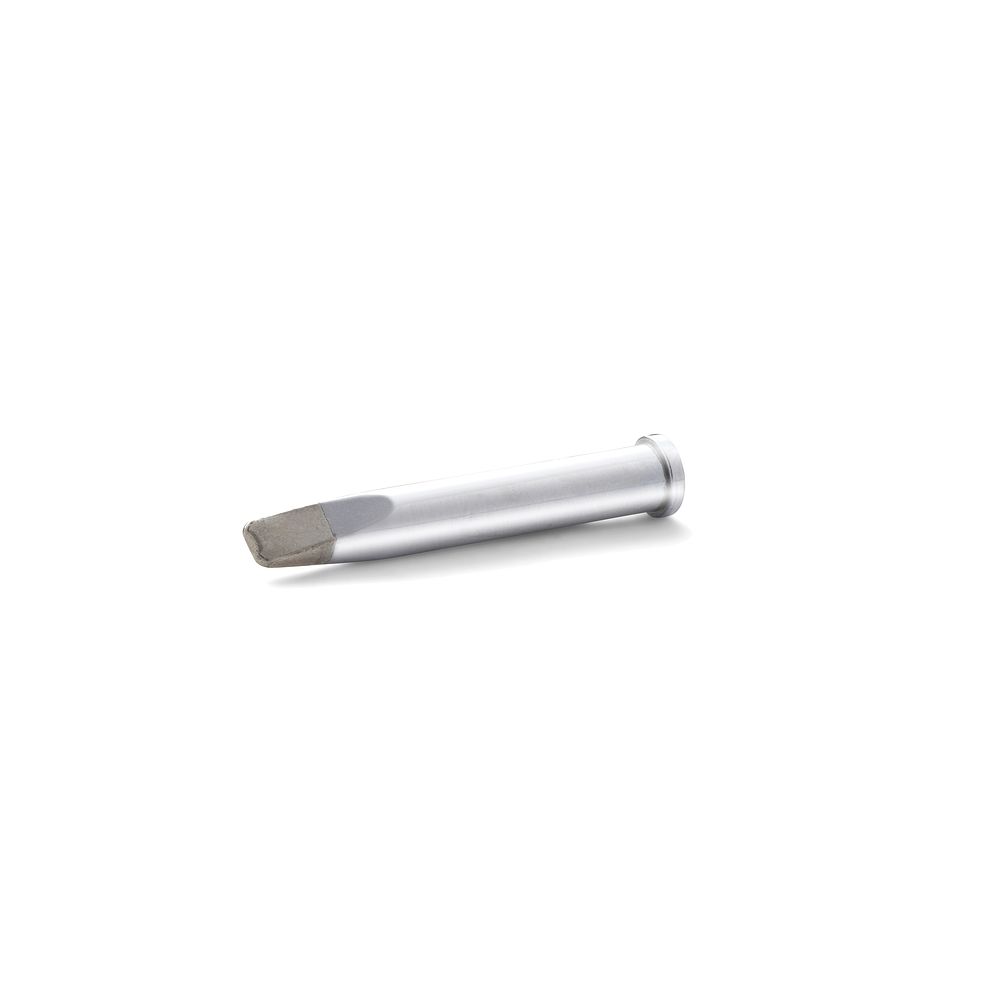

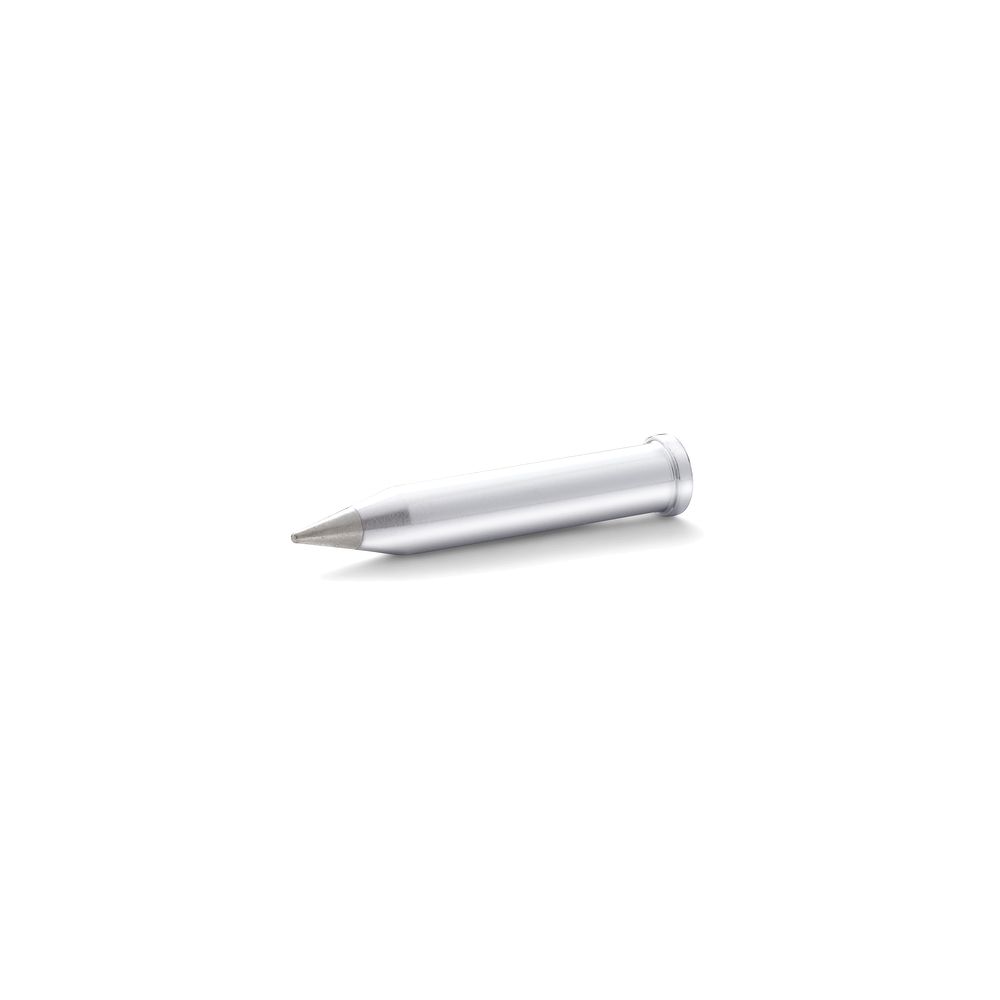

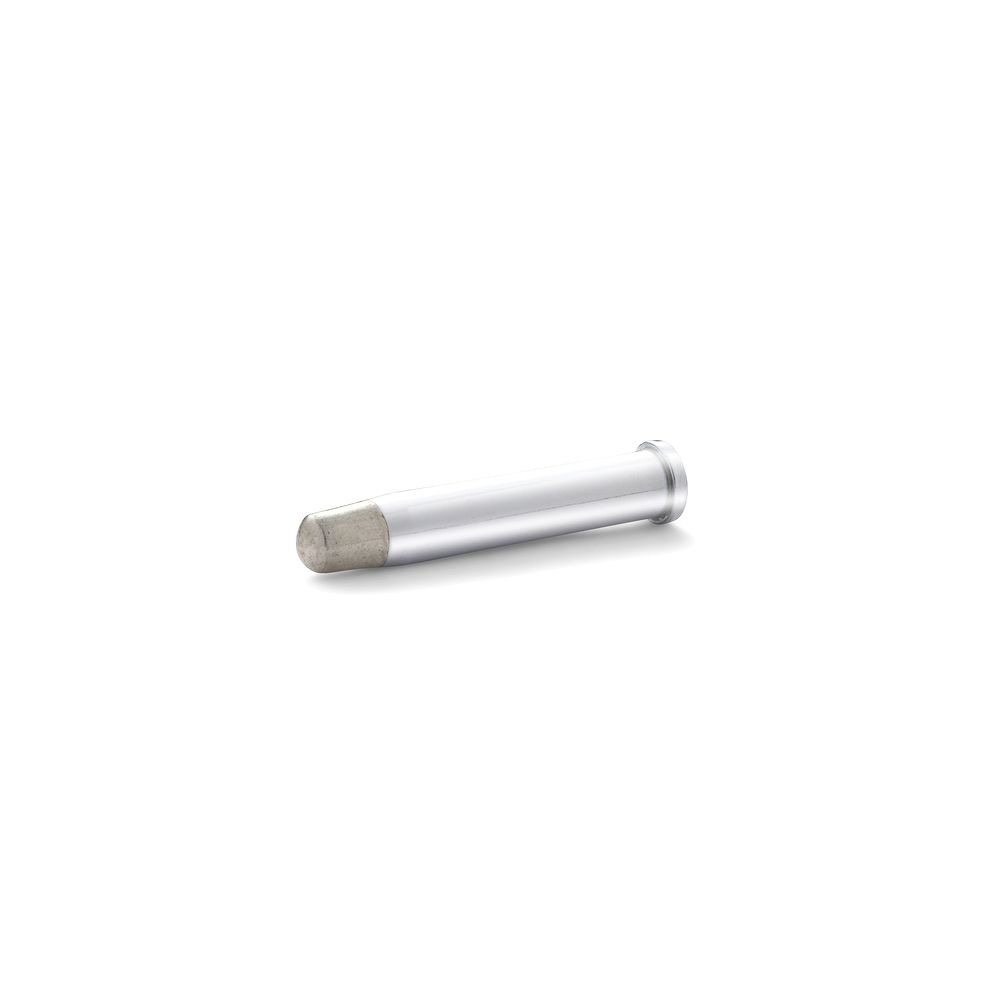

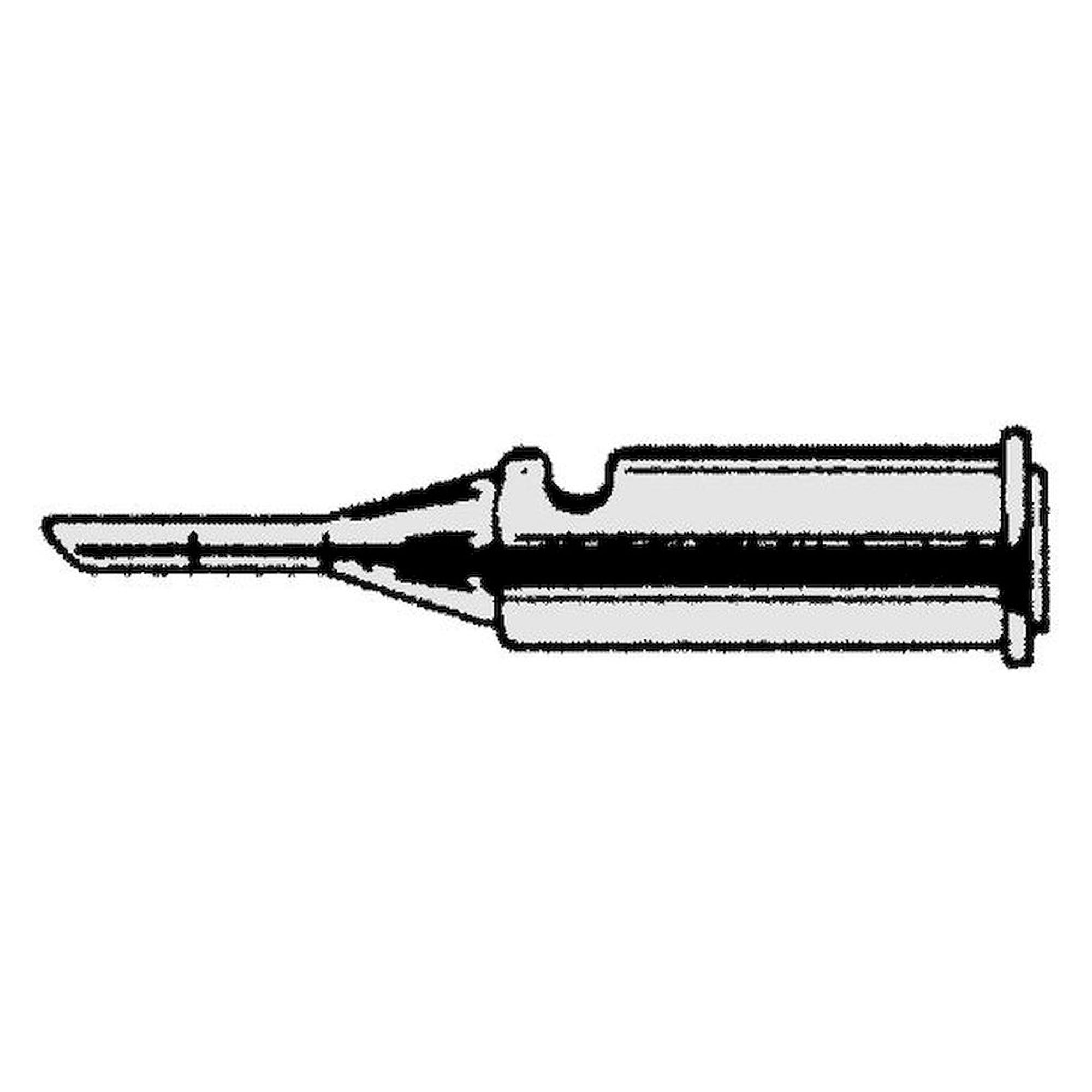

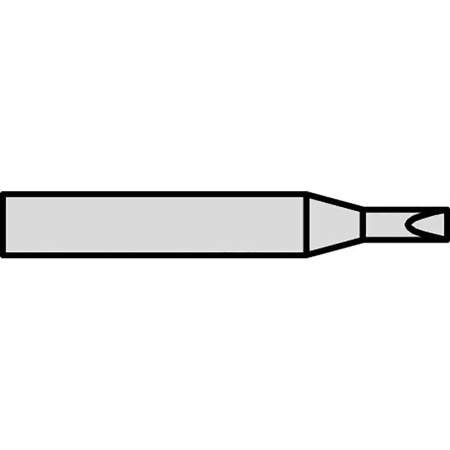

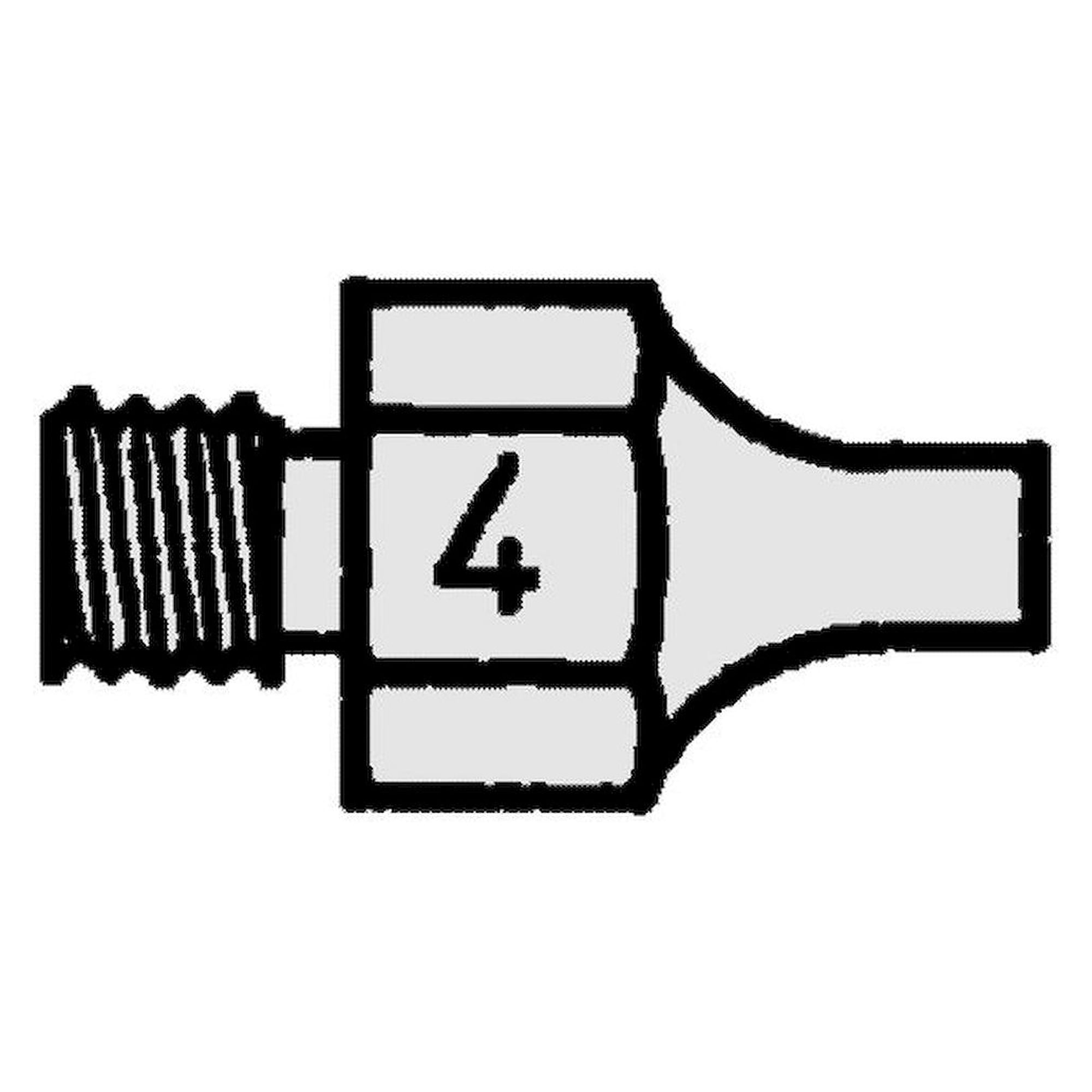

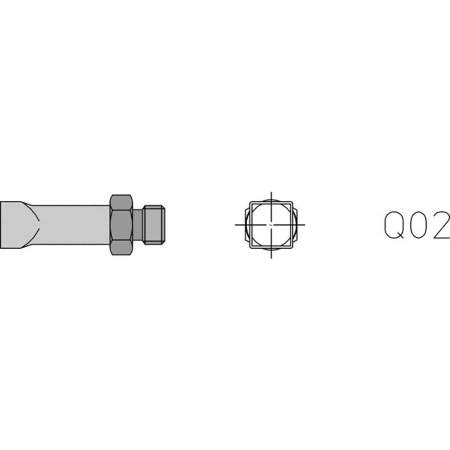

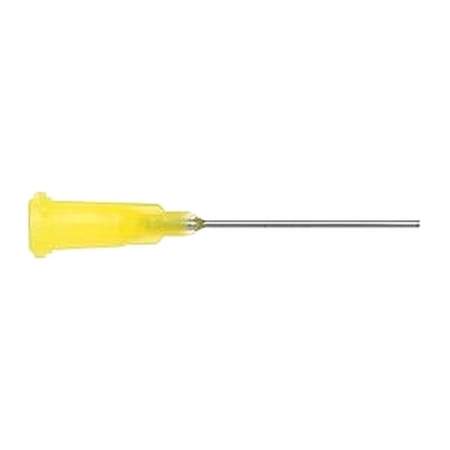

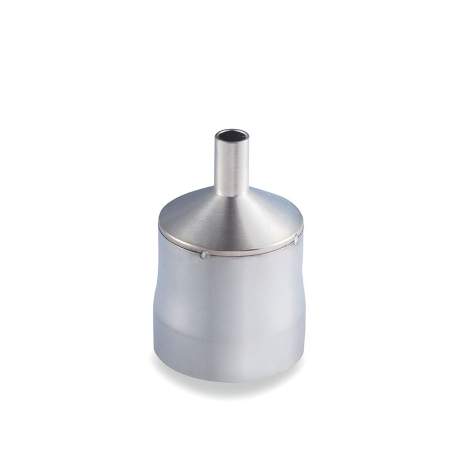

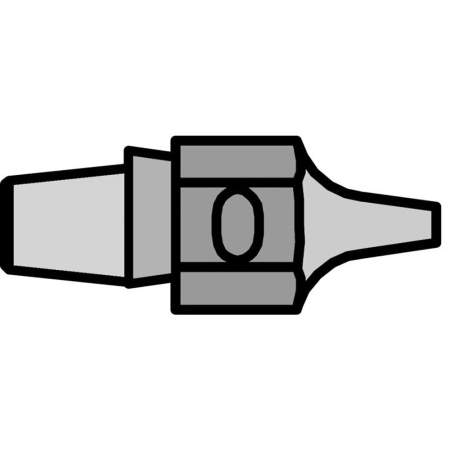

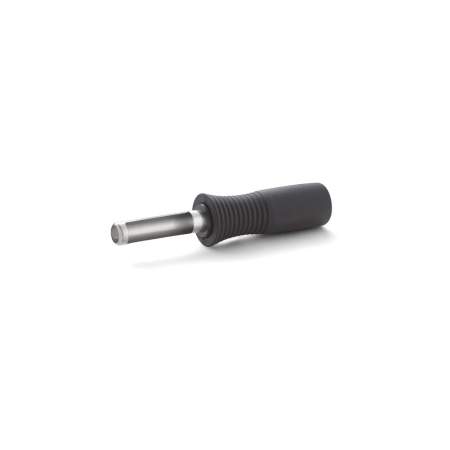

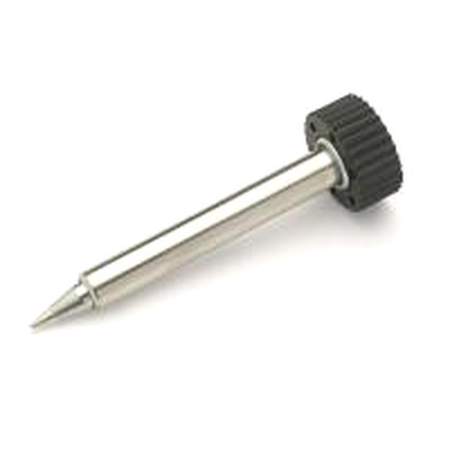

Сменные паяльные жала и насадки Weller для паяльников и станций: жала серий LT, XT, XNT, RT, ET, PT и CT, жала для термопинцетов, паяльные головки, насадки для выпайки и термофенов, баррели и дозирующие иглы. Серию жала определяет модель паяльника, форму и размер наконечника - тип компонентов: от игольчатых и конических для SMD до клиновидных и ножевидных для разъёмов и теплоёмких контактов. Ширина рабочей части - от 0,1 до 37 мм, прямые, изогнутые и со срезом.

Быстрый подбор

Отберите жала по серии, паяльнику или форме наконечника.

Серия LTПодходят к паяльникам WP 80, WSP 80 и WXP 80.Серия XNTПодходят к паяльникам WP 65 и WXP 65.Серии RTM, RTP, RTUЖала отдельных серий семейства RT.Серия ETЖала и насадки для паяльника WEP 70.резьба M5 Для WP 120 / WXP 120Подходят к паяльникам WP 120 и WXP 120.Для WXMP / WMRPМикрожала для пайки мелких SMD-компонентов.микропайка КлиновидныеПод выводной монтаж, разъёмы и протяжку припоя.большая площадь контакта КоническиеПод точечную пайку мелких выводов и SMD.тонкий наконечник

Товаров: 748
Подкатегорий: 9
Производителей: 1
Цены с НДС

Как выбрать

Как выбрать: Паяльные жала и насадки

Что важно при выборе: характеристики, сравнение и типичные области применения.

Критерии выбора

Параметр	Значения в категории	На что смотреть
Серия	LT, RTU, RTP, PT, WXP, RTM, XNT, RT, ET, XT, RTW, XTR, WMRT, LHT, WMRP, CT2, SPI, CT6	Серия задаётся моделью паяльника, другие серии в него не встанут
Совместимый паяльник	WP 80 / WSP 80 / WXP 80, WP 120 / WXP 120, WP 65 / WXP 65, WXDP 120 / WDP 120, WXMP / WMRP, WSP 80 / WTCP, WP 200 / WXP 200	Смотрите обозначение на ручке и в документации станции

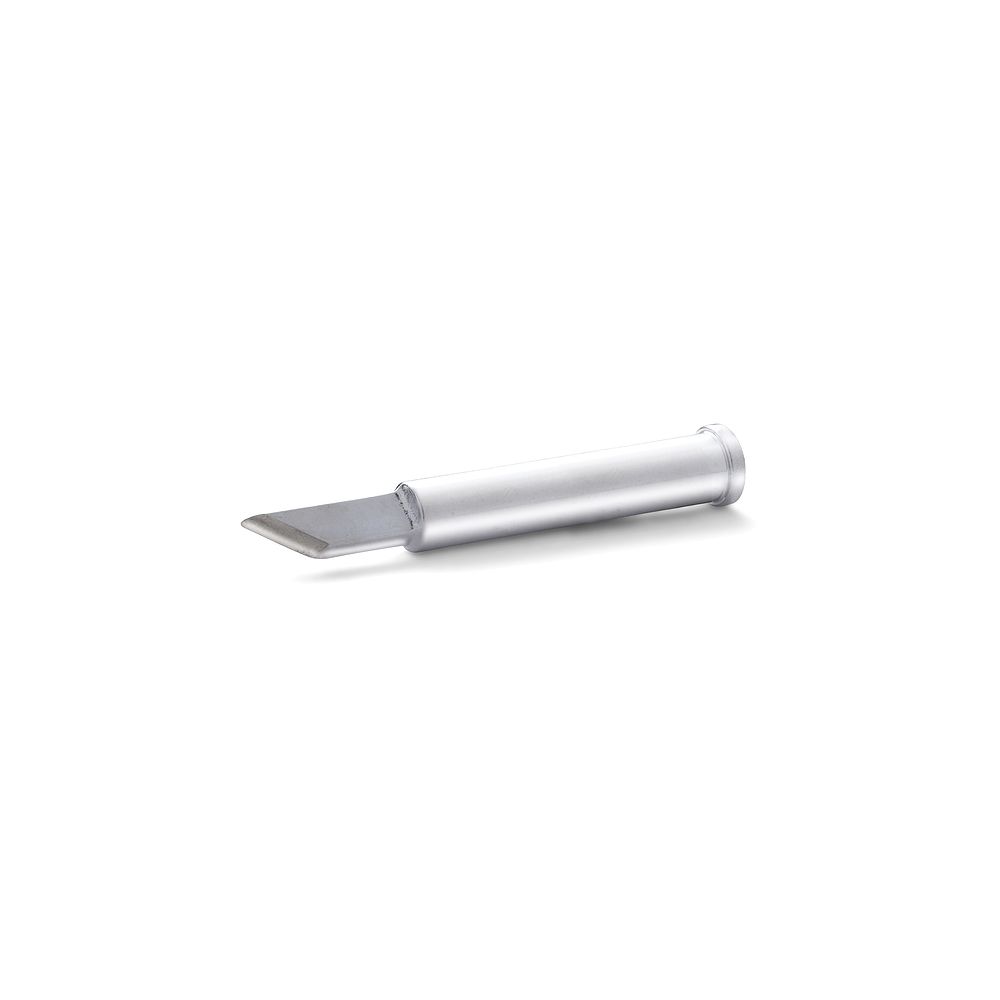

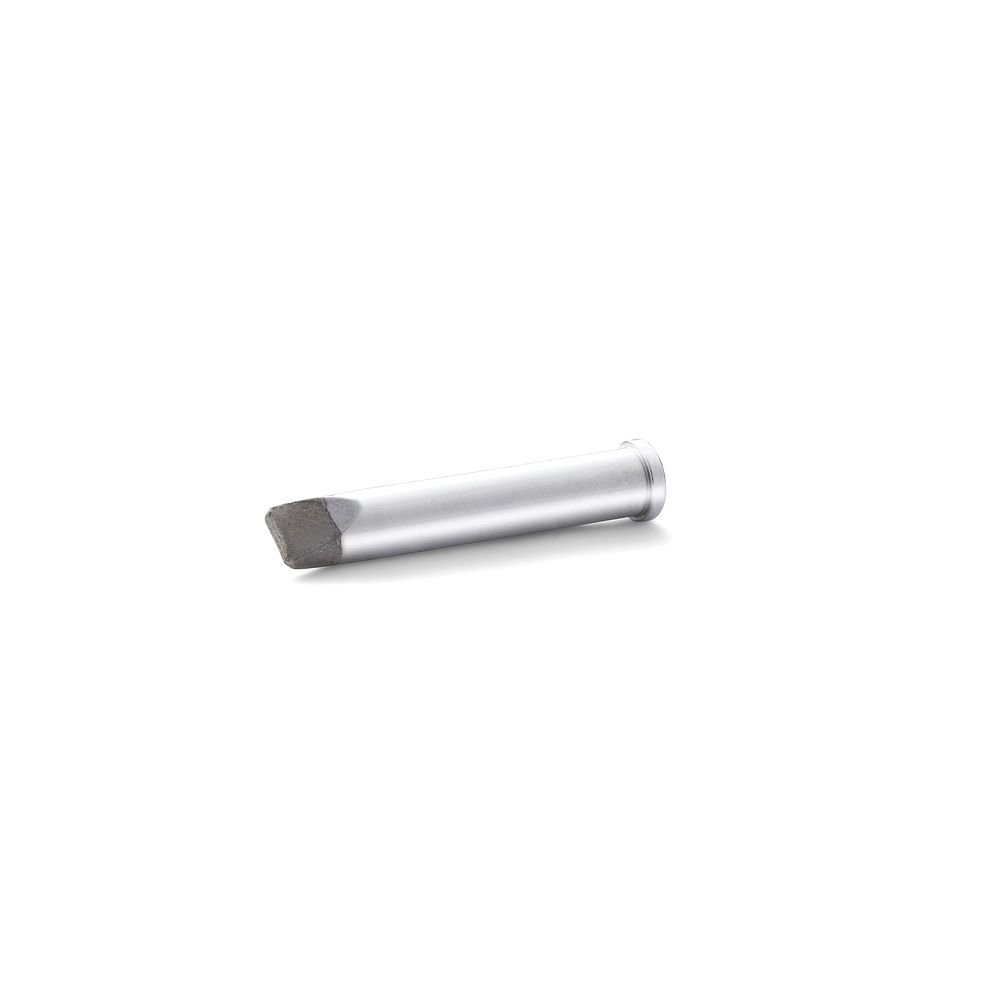

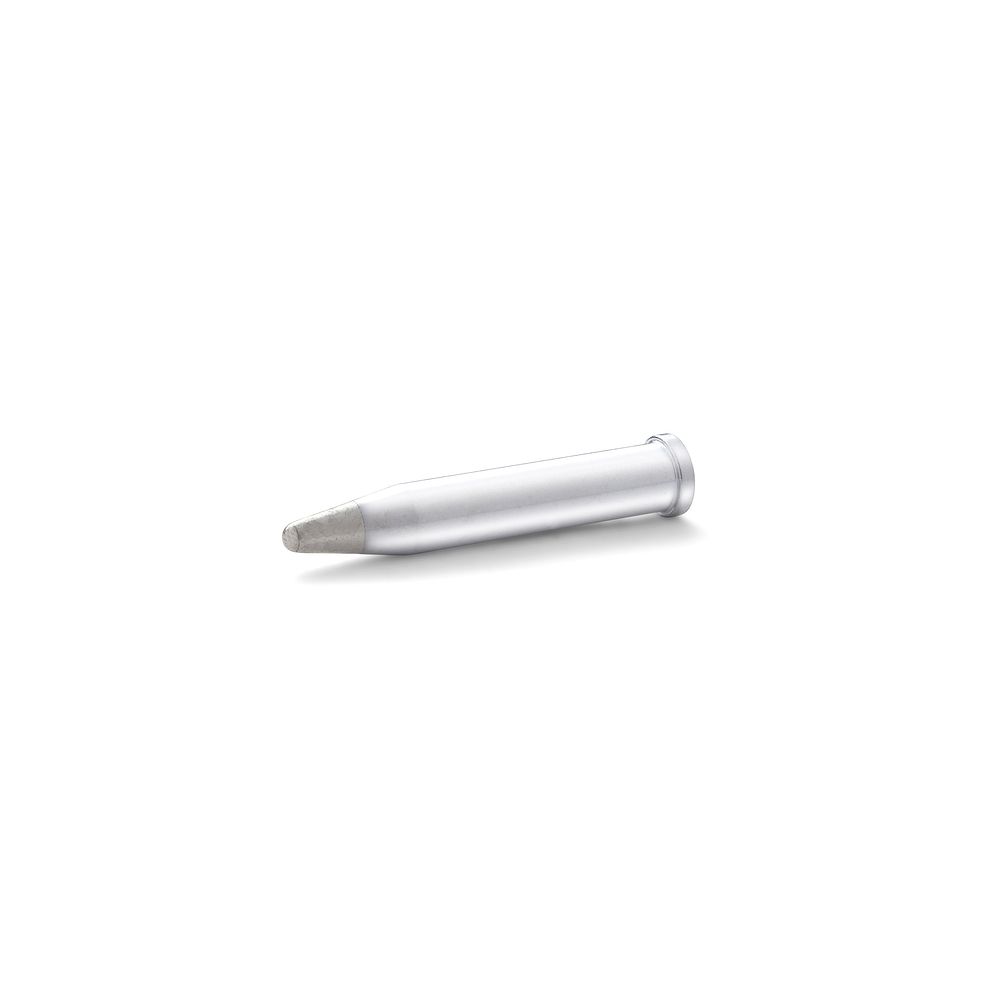

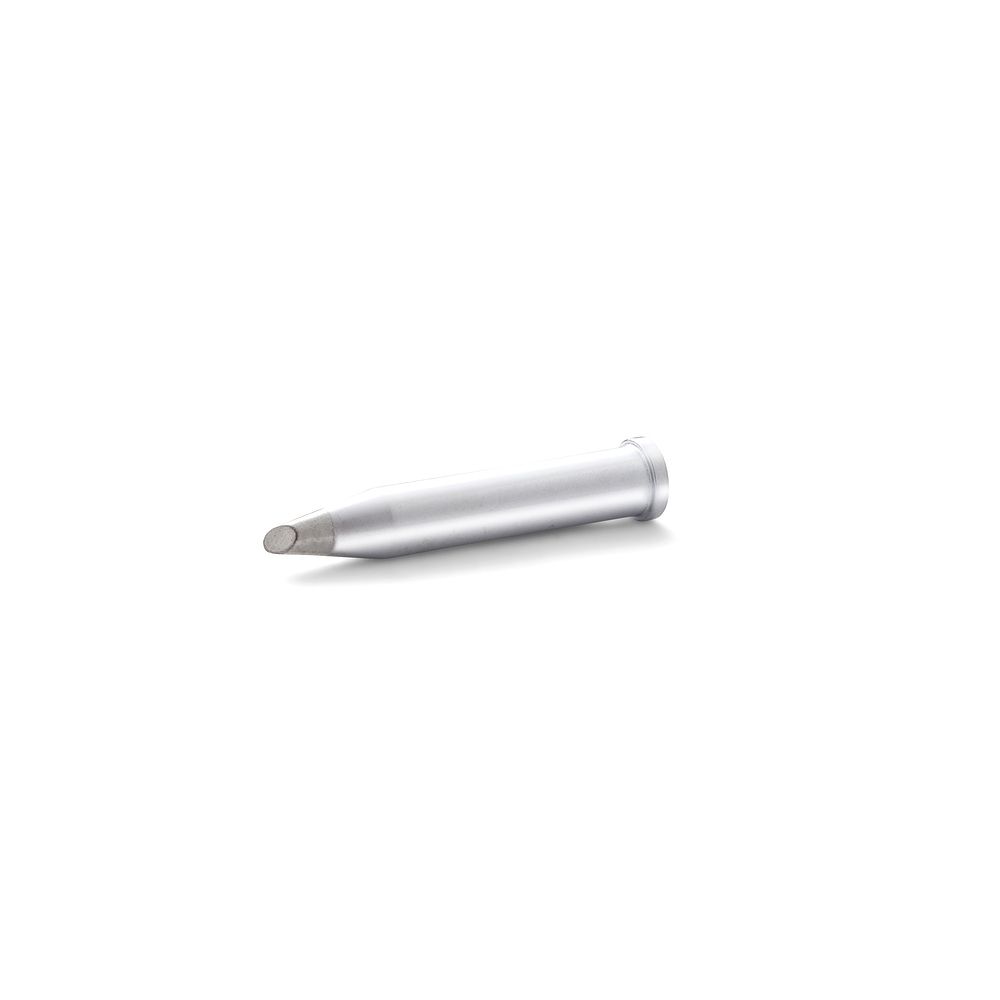

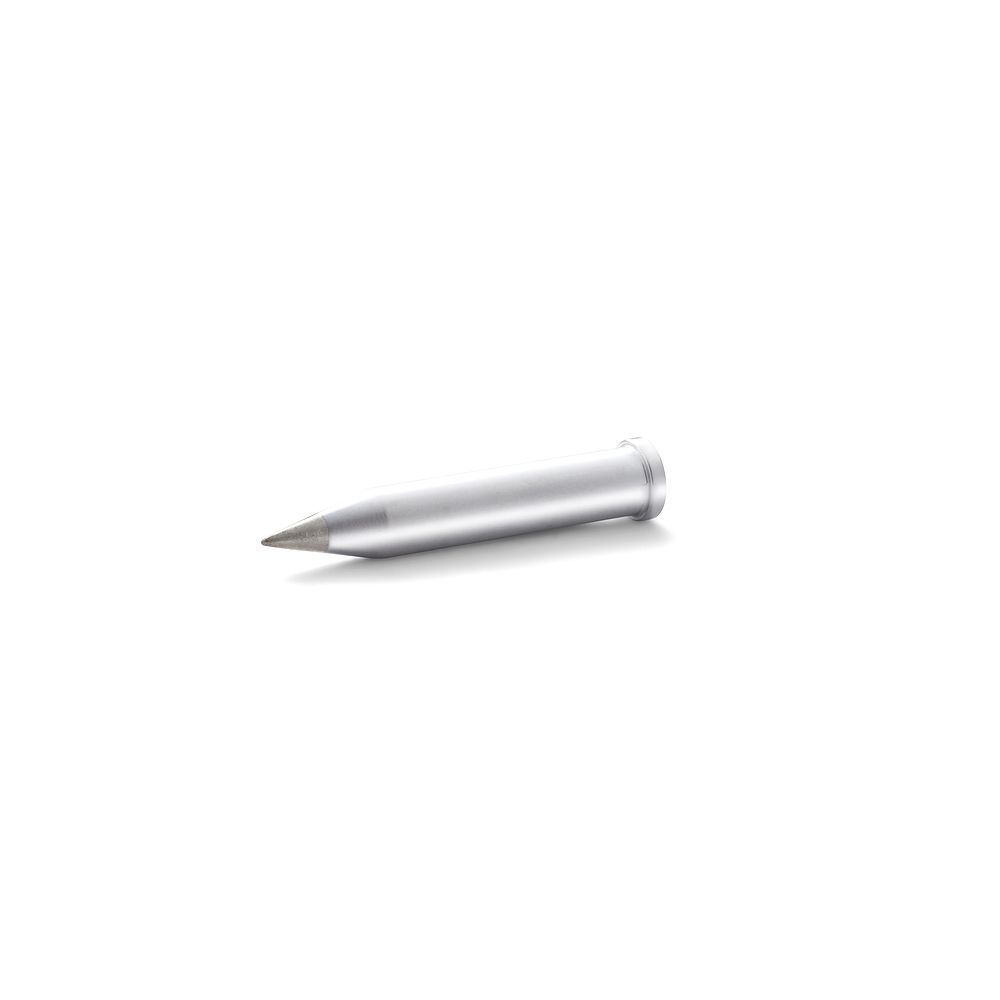

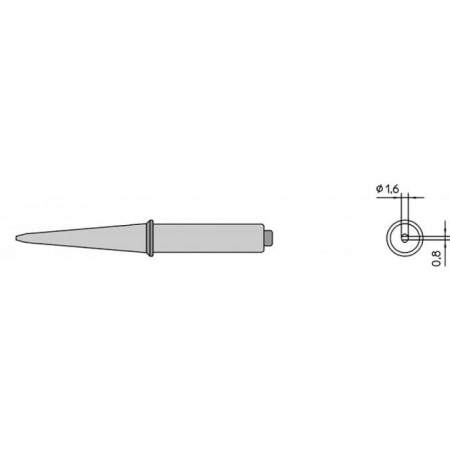

Форма жала	клиновидное, круглое, коническое, ножевидное, игольчатое, ложковидное, чиповое	Конические и игольчатые - для SMD, клиновидные и ножевидные - для теплоёмких контактов

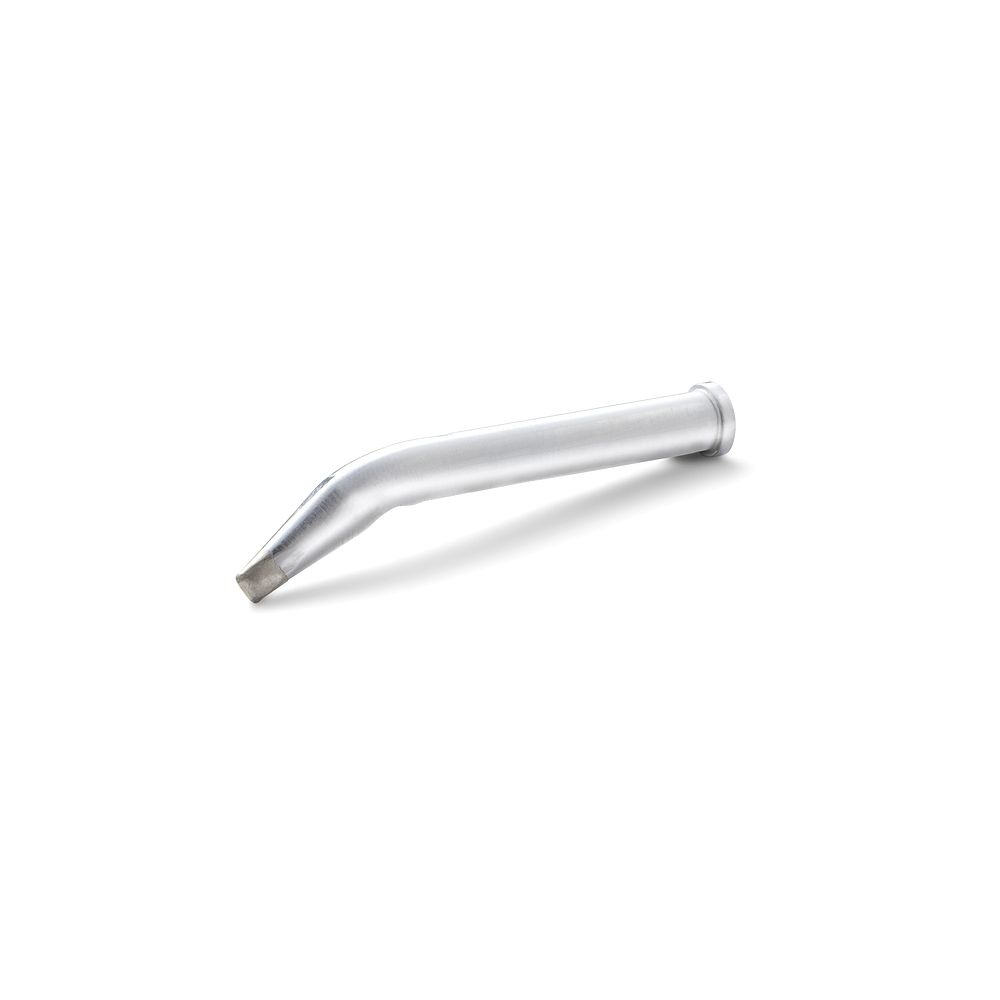

Ориентация	прямое, со срезом, изогнутое	Изогнутые и со срезом удобнее при плотном монтаже и пайке под углом
Диаметр / ширина жала	от 0,1 до 37 мм, часто 0,4, 0,8, 1,2 и 2 мм	Ширина чуть меньше контактной площадки
Длина жала	от 1,8 до 62,3 мм	Длинные жала - для доступа в глубину платы
Мощность	от 40 до 200 Вт	Для массивных контактов и полигонов - большая мощность
Макс. рабочая температура	от 295 до 480 °C	Не выше, чем нужно для припоя
ESD-безопасность	Да / Нет, стандарт IEC 61340-5-1	Для работы с чувствительными компонентами в зоне EPA

Частые вопросы

Как подобрать жало к паяльнику?: Сначала определите серию по модели паяльника, она указана в документации станции. Например, жала LT подходят к WP 80, WSP 80 и WXP 80, жала XNT - к WP 65 и WXP 65. Затем выберите форму и размер наконечника под задачу.
Какая форма жала нужна для SMD?: Для мелких выводов и SMD применяют игольчатые и конические жала, для разъёмов и теплоёмких контактов - клиновидные и со срезом. Для пайки многовыводных корпусов используют жала миниволна.
Можно ли поставить жало ET на паяльник LT-серии?: Для паяльника LR 21 есть адаптер ET на LT-серию и запасная гильза наконечника для адаптера ET-LT.
Как продлить срок службы жала?: Не превышайте необходимую температуру, лудите наконечник перед хранением и очищайте его о латунную стружку, а не о влажную губку при высокой температуре.
